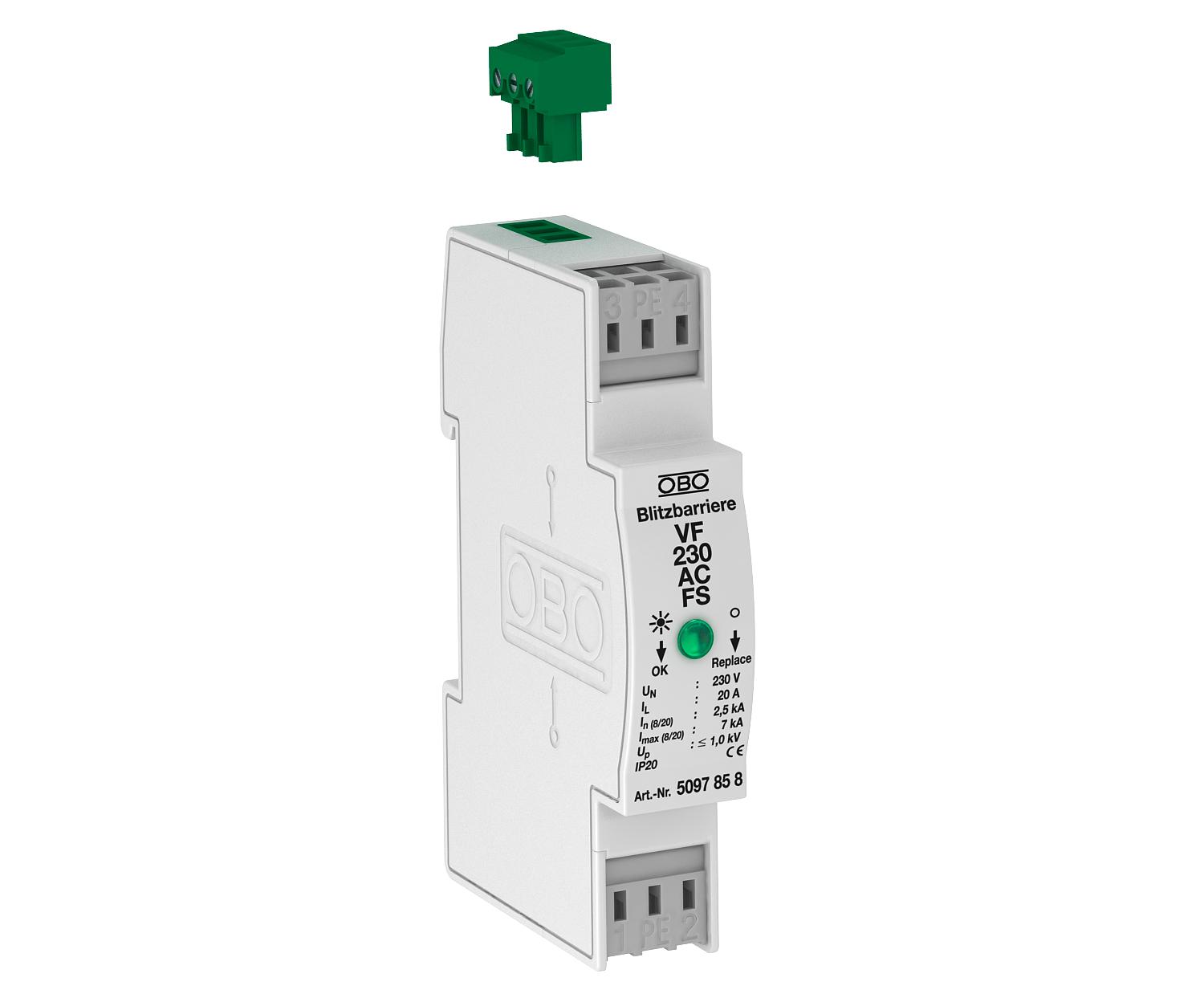

2 poolusega 230 V AC juhtimis-, reguleerimis- ja mõõteahelate kaitse, signaalkontaktiga

Artikli nr. 5097858 | EAN 4012195578215

5097858 / VF230-AC-FS
255 V
IP20
Toote kirjeldus
Toote kirjeldus
Liigpingepiirik / võrgu täppiskaitse, tüüp 3, EN 61643-11 alusel, koos kaugsignaliseerimisega

• Kaugsignaliseerimise potentsiaalivaba ümberlülituva kontaktiga, funktsiooni kontrollimiseks
• Sobib AC-vahelduvpingesüsteemidele
• Optilise funktsioneerimisnäiduga
• Lihtsalt monteeritavate, kruvideta kinnitusklemmidega

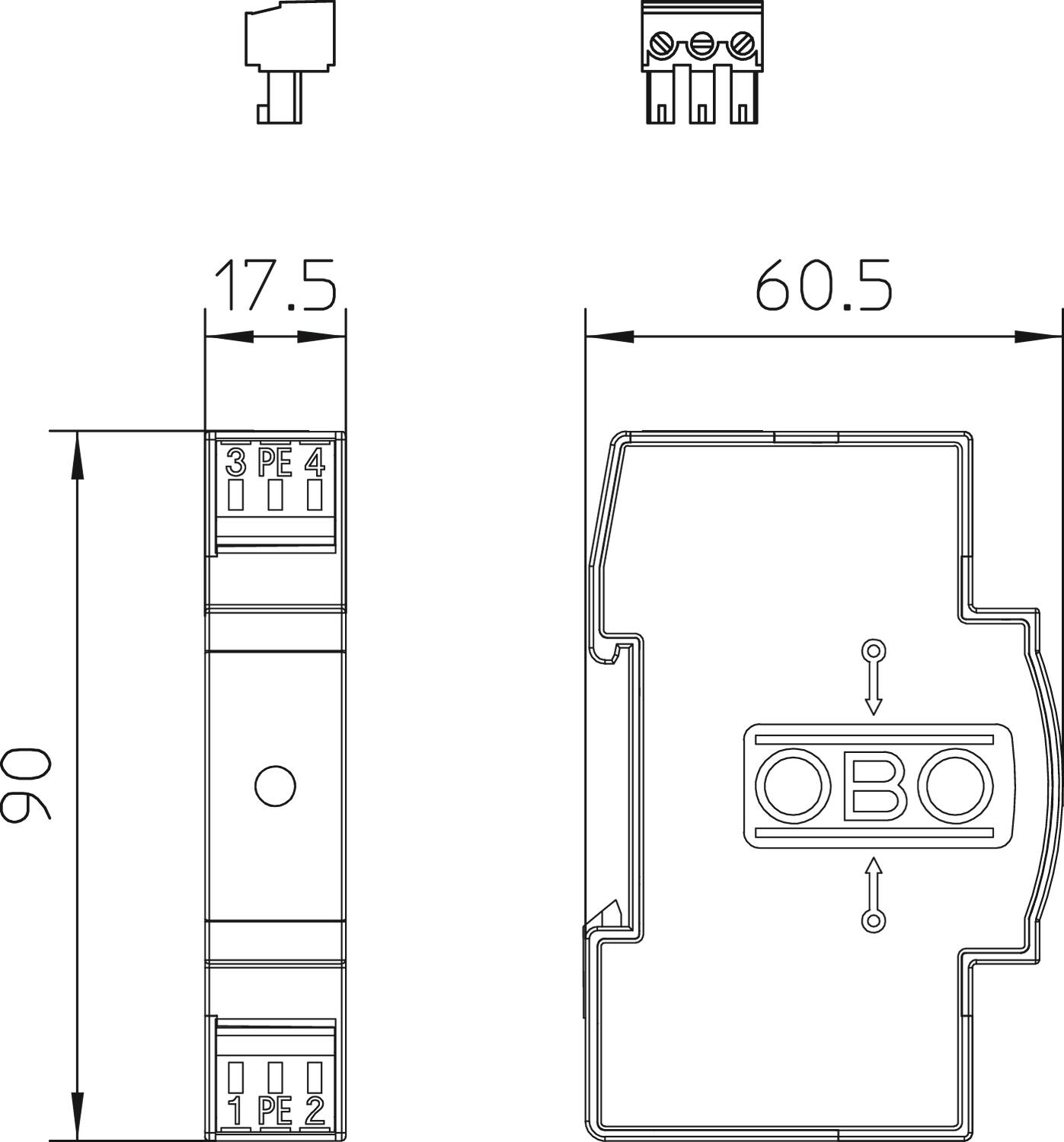

• Ruumisäästva 17,5 mm moodulmõõduga

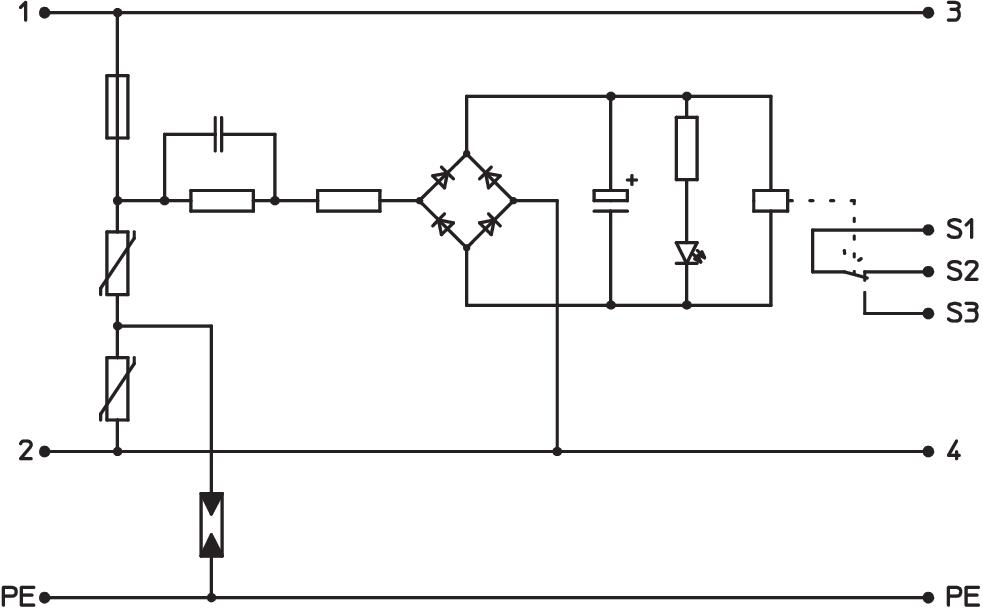

• Y-lülitus

Kasutamine: universaalselt kasutatav 35 mm DIN-profiillatil kõikides standardsetes jaotuskeskustes
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Budapest, Ungari
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Kaitseseade vastavalt standardile DIN EN 61643-11 või IEC 61643-11
  • Üleminek variandilt LPZ 2 variandile 3
  • Signaalkontaktiga
  • Paigalduse elektrotehniline ekspertiis
Tehnilised andmed

Ühendusvõimalused

FM-kontaktid Veksel
Impulssvoolu nimiväärtus (8/20 µs) 2,5 kA
Jäiga (ühe-/mitmekordse) juhtme max läbilõige 2,5 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige 0,14 mm²
Juhtmetüüp liigpingekaitseseadmetele Energiavõrk AC
kaitseklass IP20
Kaitsetase soon - maa <1400 V
Kaitsetase soon - soon <1060 V
Kaitsetase [L-N] ≤1000
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass III
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp3
LPZ 2→3
Maksimaalne lahendusvool (8/20 μs) 7 kA
Max rakendustemperatuur 80 °C
Min rakendustemperatuur -40 °C
Mõõde 230V AC
OBO nimikoormusvool (sisestus-/väljastusklemm) 20 A
Paigaldusviis 35 mm DIN-latt
Peene painduva juhtme min läbilõige 2,5 mm²
Plahvatuskindel mudel ei
Pooluste arv 3
Seadme signalisatsioon optiline
Signaalkontaktiga jah
Suurim talitluspinge AC 255 V
Testiklass, tüüp 3 jah
Tunnusvool AC (50/60 Hz) 230 V
Ühine kaitsetase [L-PE] 1500 kV
väljapuhuv ei
vastuvõtuaeg <25 ns
võrguvorm muu
Kõik tüübid

Kõik tüübid

Tüüp Suurim talitluspinge AC kaitseklass Artikli nr. Kogus kl. VKE
VF230-AC-FS 255 V IP20 5097858
1 Tükki
