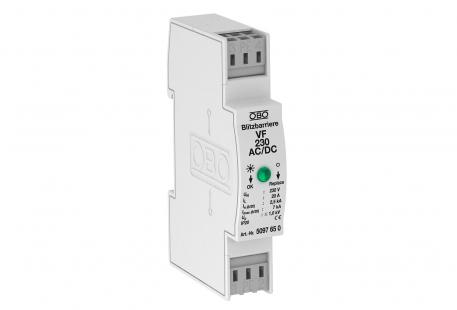

2 poolusega 230 V juhtimis-,reguleerimis- ja mõõteahelate kaitse
Artikli nr. 5097650 | EAN 4012195578161
- Toote kirjeldus
-
Toote kirjeldusStandardile EN 61643-11 vastav, tüüp 3, liigpingekaitse / võrgu täppiskaitse
• Sobib alalis- ja vahelduvpingesüsteemidele
• Optilise funktsioneerimisnäiduga
• Lihtsalt monteeritavate, kruvideta kinnitusklemmidega
• Ruumisäästva 17,5 mm moodulmõõduga
• Y-lülitus
Kasutamine: universaalselt kasutatav 35 mm DIN-profiillatil standardsetes jaotuskeskustes
-
- Tehnilised andmed
-
Tehnilised andmed
Impulssvoolu nimiväärtus (8/20 µs) 2,5 kA Jäiga (ühe-/mitmekordse) juhtme max läbilõige 2,5 mm² Jäiga (ühe-/mitmekordse) juhtme min läbilõige 0,14 mm² Juhtmetüüp liigpingekaitseseadmetele Energiavõrk AC kaitseklass IP20 Kaitsetase soon - maa <1400 V Kaitsetase soon - soon <1000 V Kaitsetase [L-N] ≤1,0 Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass III Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp3 LPZ 2→3 Maksimaalne eelkaitse 20 A Maksimaalne lahendusvool (8/20 μs) 7 kA Max rakendustemperatuur 80 °C Min rakendustemperatuur -40 °C Mõõde 230V AC Mudel 230 V versioon OBO nimikoormusvool (sisestus-/väljastusklemm) 20 A Paigaldusviis 35 mm DIN-latt Peene painduva juhtme min läbilõige 2,5 mm² Plahvatuskindel mudel ei Pooluste arv 3 Pooluste teostus 2 Seadme signalisatsioon optiline Signaalkontaktiga ei Suurim talitluspinge AC 255 V Suurim talitluspinge DC 350 V Testiklass, tüüp 3 jah Tunnusvool AC (50/60 Hz) 230 V väljapuhuv ei vastuvõtuaeg <25 ns Võrgu max liigvoolu kaitse 20 võrguvorm muu - Kõik tüübid
-
Kõik tüübid
- Allalaadimised
-
Tooteleht VF230-AC/DC / 5097650 , 0.25MB , pdfEÜ vastavusdeklaratsioon VF230-AC/DC / 5097650 , 0.13MB , pdfREACH Vastavusdeklaratsioon VF230-AC/DC / 5097650 , 0.12MB , pdfRoHS Vastavusdeklaratsioon VF230-AC/DC / 5097650 , 0.13MB , pdf
