2 poolusega 24 V juhtimis-,reguleerimis- ja mõõteahelate kaitse
Artikli nr. 5097607 | EAN 4012195578123
- Toote kirjeldus
-
Toote kirjeldus
Standardile EN 61643-11 vastav, tüüp 3, liigpingekaitse / võrgu täppiskaitse
• Sobib alalis- ja vahelduvpingesüsteemidele
• Optilise funktsioneerimisnäiduga
• Lihtsalt monteeritavate, kruvideta kinnitusklemmidega
• Ruumisäästva 17,5 mm moodulmõõduga

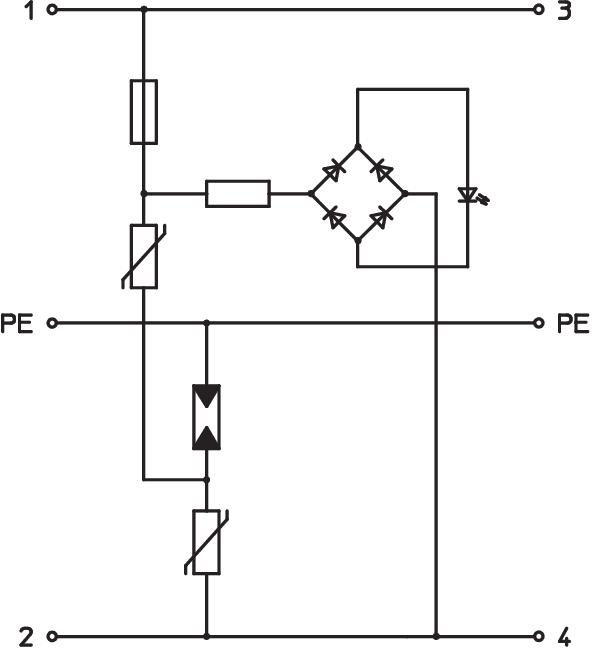

• Y-lülitus
Kasutamine: universaalselt kasutatav 35 mm DIN-profiillatil standardsetes jaotuskeskustes
-
- Tehnilised andmed
-
Tehnilised andmed
Impulssvoolu nimiväärtus (8/20 µs) 0,7 kA Jäiga (ühe-/mitmekordse) juhtme max läbilõige 2,5 mm² Jäiga (ühe-/mitmekordse) juhtme min läbilõige 0,14 mm² Juhtmetüüp liigpingekaitseseadmetele Energiavõrk AC kaitseklass IP20 Kaitsetase soon - maa <1200 V Kaitsetase soon - soon <130 V Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass III Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp3 LPZ 2→3 Maksimaalne eelkaitse 20 A Maksimaalne lahendusvool (8/20 μs) 2 kA Max rakendustemperatuur 80 °C Min rakendustemperatuur -40 °C Mõõde 24V AC Mudel 24 V versioon OBO nimikoormusvool (sisestus-/väljastusklemm) 20 A Paigaldusviis 35 mm DIN-latt Peene painduva juhtme min läbilõige 2,5 mm² Plahvatuskindel mudel ei Pooluste arv 3 Pooluste teostus 2 Seadme signalisatsioon optiline Signaalkontaktiga ei Suurim talitluspinge AC 34 V Suurim talitluspinge DC 46 V Testiklass, tüüp 3 jah Tunnusvool AC (50/60 Hz) 24 V väljapuhuv ei vastuvõtuaeg <25 ns Võrgu max liigvoolu kaitse 20 võrguvorm muu - Kõik tüübid
-
Kõik tüübid
- Allalaadimised
-
Tooteleht VF24-AC/DC / 5097607 , 0.22MB , pdfVastavusdeklaratsioon VF24-AC/DC / 5097607 , 0.13MB , pdfREACH Vastavusdeklaratsioon VF24-AC/DC / 5097607 , 0.13MB , pdfRoHS Vastavusdeklaratsioon VF24-AC/DC / 5097607 , 0.13MB , pdf
