3 poolust + NPE kombipiirik, funktsioneerimisnäiduga
Artikli nr. 5096836 | EAN 4012195288299
- Toote kirjeldus
-
Toote kirjeldus
Kombipiirik, tüüp 1+2, 4 poolusega, optilise funktsioneerimisnäiduga, kasutamiseks TN-S ja TT-juhistikusüsteemides.
Eelkomplekteeritud ja ühendusvalmis komplekti kuuluvad:
3 x MCD 50-B-OS: koordineeritud standardile EN 61643-11 vastav tüüp 1+2 piksevoolupiirik.
1 x MCD 125-B/NPE: koordineeritud standardile EN 61643-11 vastav tüüp 1+2 EN N-PE-sädemik TN-S- ja TT-juhistikusüsteemidele.
Liides 0–2 (LPZ) standardite IEC 62305 või VDE 0185-305 piksekaitsetsoonide kontseptsiooni kohaselt.
• Piksekaitse potentsiaaliühtlustus VDE 0185-305 (IEC 62305) kohaselt
• Piksevoolu lahendusvõime 50 kA (10/350) pooluse kohta ja kuni 125 kA (10/350) kokku
• Kaitsetase < 1,7 kV, võimaldab seadmekaitset
• Lühisekindlus 10 kA, piiriku eelkaitse kuni 500 A gL/gG
• Energiatarve < 26 mW/poolus
• Kapseldatud, väljapuhketa sädevahemik
Kasutamine: tööstussüsteemid ja hooned I kuni IV klasside välise piksekaitsega.
-
- Tehnilised andmed
-
Tehnilised andmed

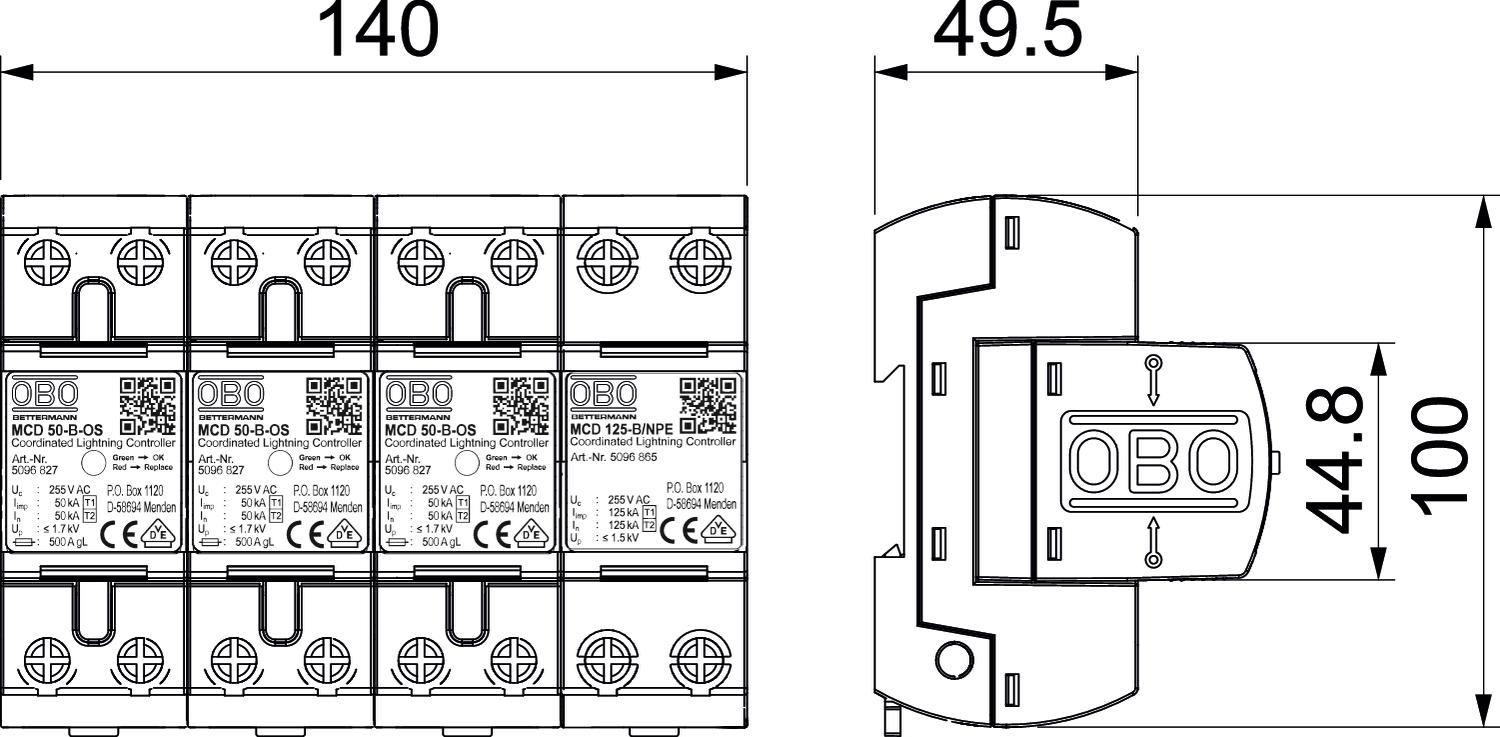

Arvutuslik välguvool (10/350 μs) 50 kA Arvutuslik välguvool (10/350) [kokku] 125 kA Heakskiidud VDE Impulssvoolu nimiväärtus (8/20 µs) 50 kA Impulssvoolu nimiväärtus (8/20 µs) [L-N] 50 kA Impulssvoolu nimiväärtus (8/20 µs) [N-PE] 125 kA Jäiga (ühe-/mitmekordse) juhtme max läbilõige 50 mm² Jäiga (ühe-/mitmekordse) juhtme min läbilõige 10 mm² Järgvoolu kustutusvõime (eff) [N-PE] 0,1 kA Juhtmetüüp liigpingekaitseseadmetele Energiavõrk AC kaitseklass IP20 Kaitsetase [L-N] ≤1,7 Kõrgus 69 mm Lahendusvool (8/20 µs) [kokku] 125 kA Laius 140 mm Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass I+II Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 1+2 LPZ 0→2 lühisekindlus 10 kA Lühisekindlus max võrgupoolse ülepingekaitse korral 10 kA Maksimaalne eelkaitse 500 A Max rakendustemperatuur 85 °C Min rakendustemperatuur -40 °C Mõõde 255V Mudel 3+1 poolusega OBO nimikoormusvool (sisestus-/väljastusklemm) 125 A Paigaldusviis 35 mm DIN-latt Pikkus 100 mm Pooluste arv 1 Pooluste teostus 3+N/PE Seadme signalisatsioon optiline Signaalkontaktiga ei Suurim talitluspinge (L-N) 255 V Suurim talitluspinge (N_PE) 255 V Suurim talitluspinge AC 255 V Testiklass, tüüp 1 jah Testiklass, tüüp 2 jah Tunnusvool AC (50/60 Hz) 230 V väljapuhuv ei vastuvõtuaeg <100 ns Võrgu max liigvoolu kaitse 500 Võrgu tüüp, DC ei Võrgu tüüp, IT ei Võrgu tüüp, muu ei Võrgu tüüp, TN jah Võrgu tüüp, TN-C ei Võrgu tüüp, TN-C-S jah Võrgu tüüp, TN-S jah Võrgu tüüp, TT jah võrguvorm TN-S, TT - Kõik tüübid
- Allalaadimised
-
Tooteleht MCD 50-B 3+1-OS / 5096836 , 0.31MB , pdfVastavusdeklaratsioon MCD 50-B 3+1-OS / 5096836 , 0.13MB , pdfREACH Vastavusdeklaratsioon MCD 50-B 3+1-OS / 5096836 , 0.12MB , pdfRoHS Vastavusdeklaratsioon MCD 50-B 3+1-OS / 5096836 , 0.12MB , pdfMärgiste kasutamise luba VDE-märgiste kasutamise luba MCD-125 , 0.12MB , pdfMärgiste kasutamise luba VDE-märgiste kasutamise luba MCD-50 , 0.16MB , pdfSelle toote kohta pole tellimisvorme saadaval
