Alumiiniumist ümarjuht

Artikli nr. 5021308 | EAN 4012195381976

Alumiinium
Toote kirjeldus

Toote kirjeldus

• kasutatav püüdur- ja allaviigujuhina vastavalt DIN EN 62561-2 (VDE 0185-561-2)
• vastab VDE 0185-305 (IEC 62305) nõuetele
• RD 8 ALU: poolkõva (E-AlMgSi0.5 vastab DIN 48801)
• RD 8 ALU-T: väänatav (E-AlMgSi0.5 vastab DIN 48801)
• RD 10 ALU: puhas-alumiinium (E-Al vastab DIN 48801)
• AL ja ALMgSi ei tohi vahetult krohvi, mördi või betooni peale, sisse või alla ega maapinda paigaldada
  • Välguvoolu suhtes katsetatud
Tehnilised andmed

Tehnilised andmed

Kõrgepingekindel isoleeritud mudel ei

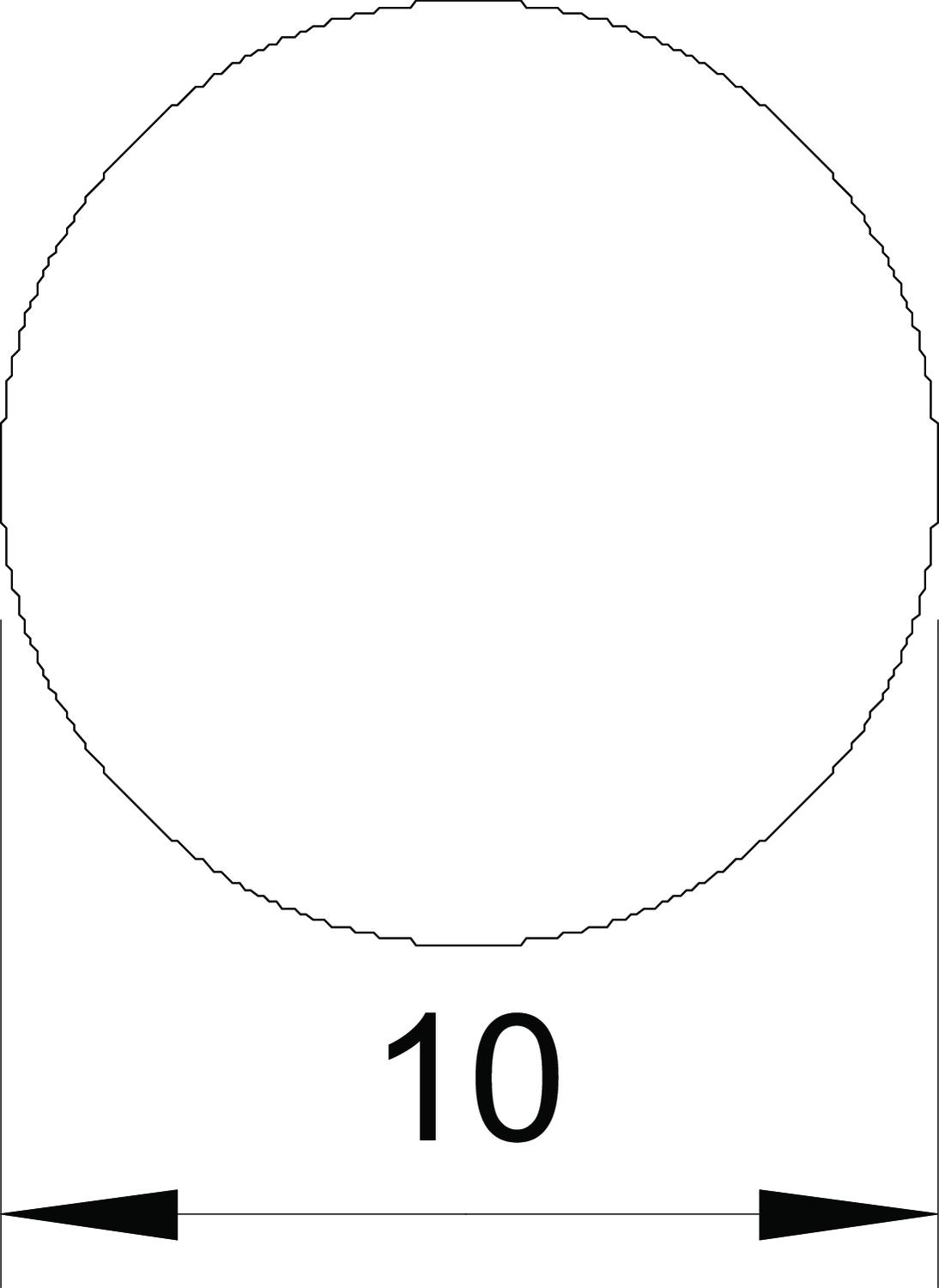

Läbimõõt 10 mm
Length tolerance ± 5 %
Materjal Alumiinium
Materjali kate ilma
Materjali omadused muu
Mõõde 10mm
Mõõt D 10 mm
Normaalrõngas (u m) 95
ristlõige 78 mm²
Standardrõngas (u kg) 20
Üksiktraatide arv 1
Kõik tüübid

Kõik tüübid

Tüüp Läbimõõt Standardrõngas (u kg) Normaalrõngas (u m) ristlõige Materjal Artikli nr. Kogus kl. VKE
RD 8-ALU 8 mm 20 150 50 mm² Alumiinium 5021286
150 m
RD 8-ALU-T 8 mm 20 150 50 mm² Alumiinium 5021294
150 m
RD 8-ALU-T 75 8 mm 10 75 50 mm² Alumiinium 5021296
75 m
RD 10-ALU 10 mm 20 95 78 mm² Alumiinium 5021308
95 m
Tarvik

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Juhihoidik Rd 8 mm jaoks, läbiviik Ø 5 mm Juhihoidik Rd 8 mm jaoks, läbiviik Ø 5 mm 177 20 VA M6 5207339
20 Tükki
Juhihoidik Rd 8-10 mm Juhihoidik Rd 8-10 mm 177 30 M8 5207460
20 Tükki
Katusejuhihoidik 165 MBG... lamekatuste jaoks, must, betooniga Katusejuhihoidik 165 MBG... lamekatuste jaoks, must, betooniga 165 MBG-8-10 5218700
12 Tükki
Survevanniga ühendus Rd 8–10 mm Survevanniga ühendus Rd 8–10 mm 5001 N-VA 5304176
10 Tükki
Vario kiirühendusklemm ALU Vario kiirühendusklemm ALU 249 8-10 ALU 5311519
30 Tükki
Räästarenniklemm RK-FIX A2 Räästarenniklemm RK-FIX A2 RK-FIX VA 5316459
10 Tükki
Ühendusklamber kahele ümarjuhile Ühendusklamber kahele ümarjuhile 287 DCT 5320707
10 Tükki
