Alusseib A2 20 | | 10,5 | 2 | M10

morepic-1

morepic-2

Alusseib A2

Artikli nr. 3402320 | EAN 4012195300618

Artikli nr. / Tüüp

Mõõt d min.

Mõõt d

Mõõt h

Keere

Toote kirjeldus

Toote kirjeldus

Universaalselt kasutatav alusseib standardi DIN 125 vormi A järgi.

Tehnilised andmed

Tehnilised andmed

Ava kuju	ümar
Ava läbimõõt	10,5 mm
Keere	M10
Läbimõõt	20 mm
lihvitud	ei
Materjal	Roostevaba teras
Materjali paksus	2 mm
Mõõde	M10

Mõõt d	10,5 mm
Mõõt d min.	20 mm
Mõõt h	2 mm
Pinnakate	hele, järeltöödeldud
Pleki paksus	0,08 in
Siseläbimõõt	10,5 mm
Välisläbimõõt	20 mm

Kõik tüübid

Kõik tüübid

Tüüp	Mõõt d min.	Mõõt d	Mõõt h	Keere	Artikli nr.	Kogus	kl. VKE
WS M6 D12 A2	12 mm	6,4 mm	1,6 mm	M6	3402304	Tükki	100 Tükki
WS M8 D16 A2	16 mm	8,4 mm	1,6 mm	M8	3402312	Tükki	100 Tükki
WS M10 D20 A2	20 mm	10,5 mm	2 mm	M10	3402320	Tükki	100 Tükki
WS M12 D24 A2	24 mm	13 mm	2,5 mm	M12	3402339	Tükki	100 Tükki

Allalaadimised

Tooteleht WS M10 D20 A2 / 3402320 , 0.18MB , pdf

Kataloog Fastening materials , 19.78MB , pdf

Vastavusdeklaratsioon WS M10 D20 A2 / 3402320 , 0.06MB , pdf

Laadi alla

REACH Vastavusdeklaratsioon WS M10 D20 A2 / 3402320 , 0.12MB , pdf

Laadi alla

RoHS Vastavusdeklaratsioon WS M10 D20 A2 / 3402320 , 0.12MB , pdf

Laadi alla

Toote joonis WS M10 D20 A2 / 3402320, 14.98 kB, jpg

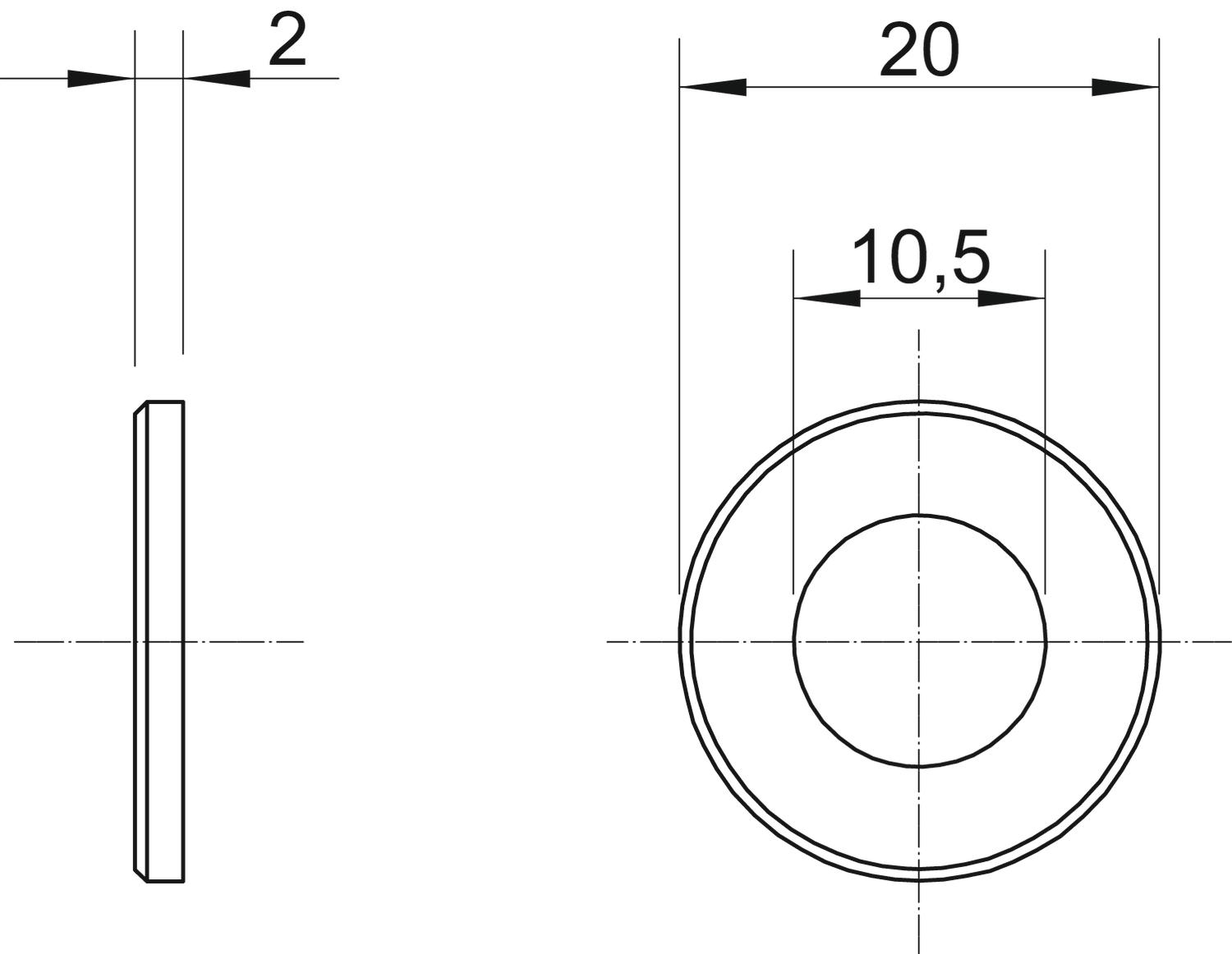

Mõõdistatud joonis WS M10 D20 A2 / 3402320, 61.83 kB, jpg

WS M10 D20 A2 / 3402320
