AZ-väikekrennisüsteem 150 FT
Artikli nr. 6075325 | EAN 4012195811138
- Toote kirjeldus
-

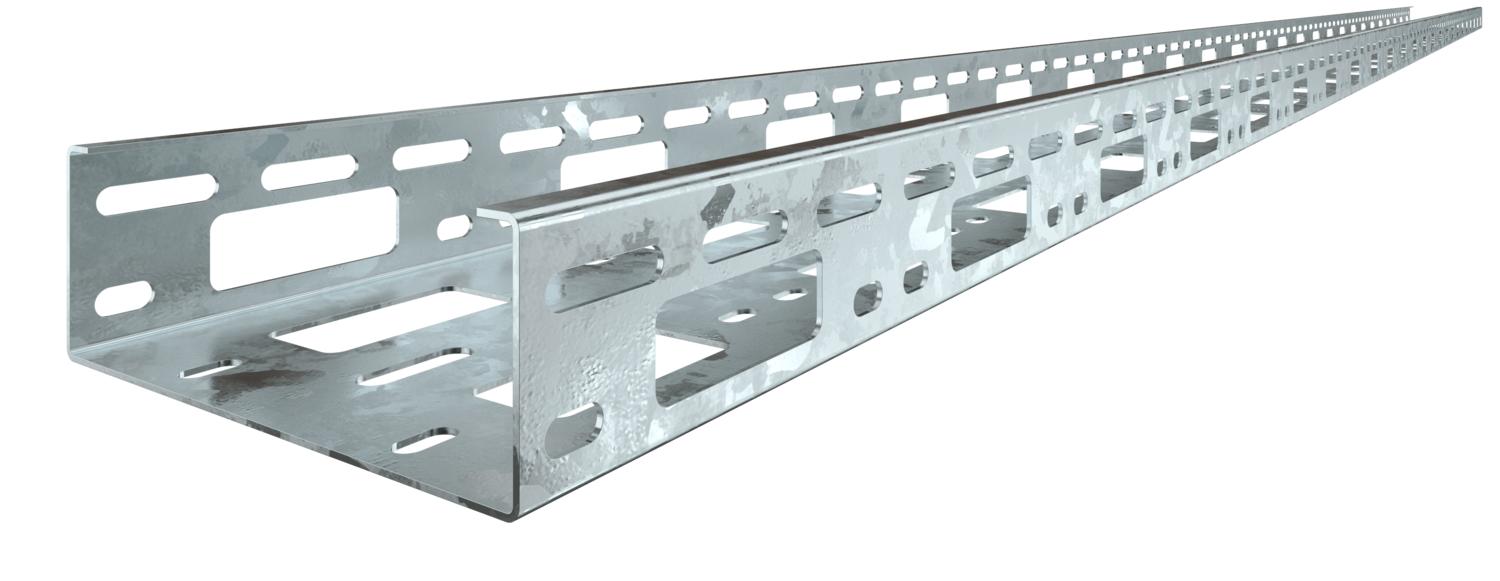

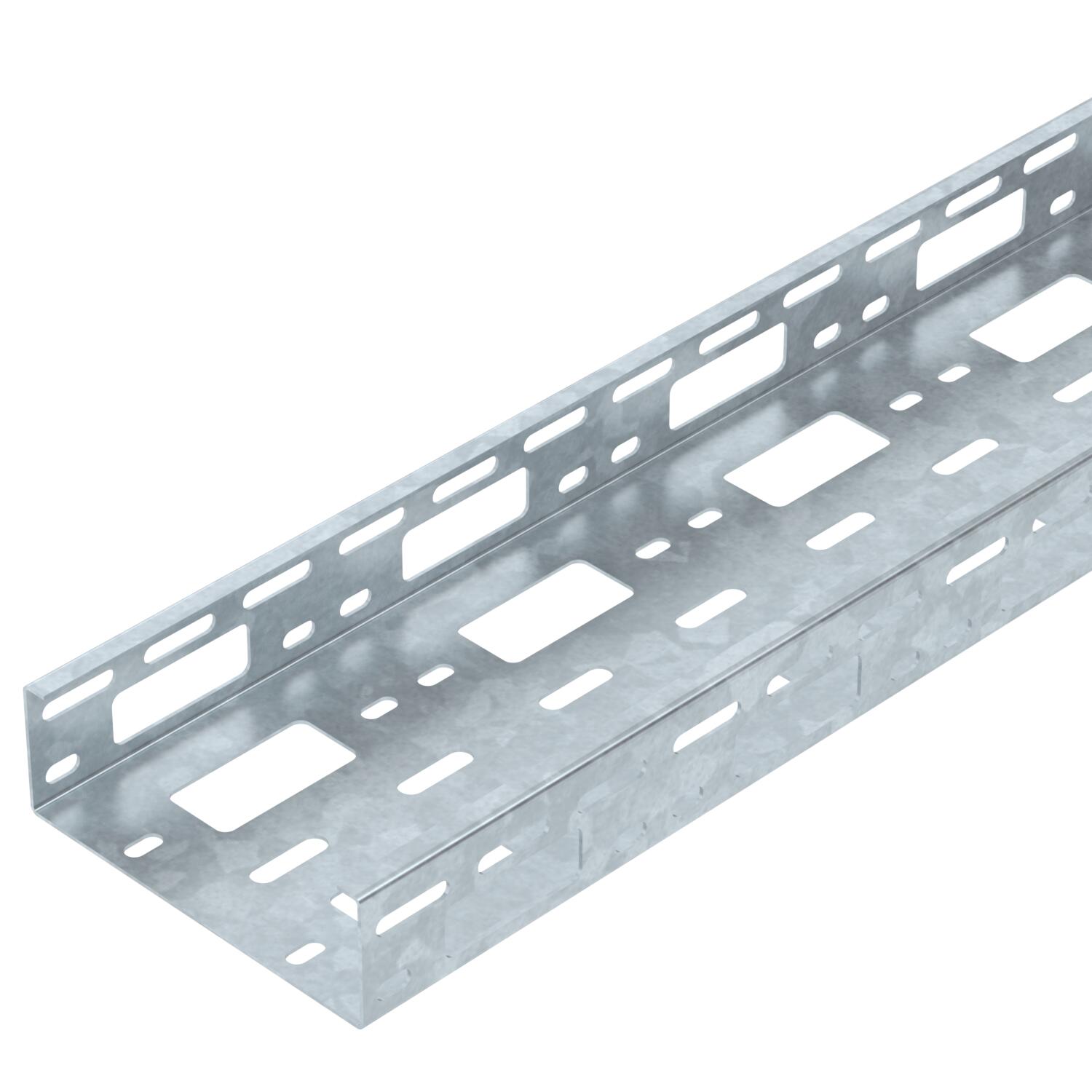

Toote kirjeldusAZ-väikerenn küljekõrgusega 50 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
-
- Tehnilised andmed
-
Tehnilised andmed

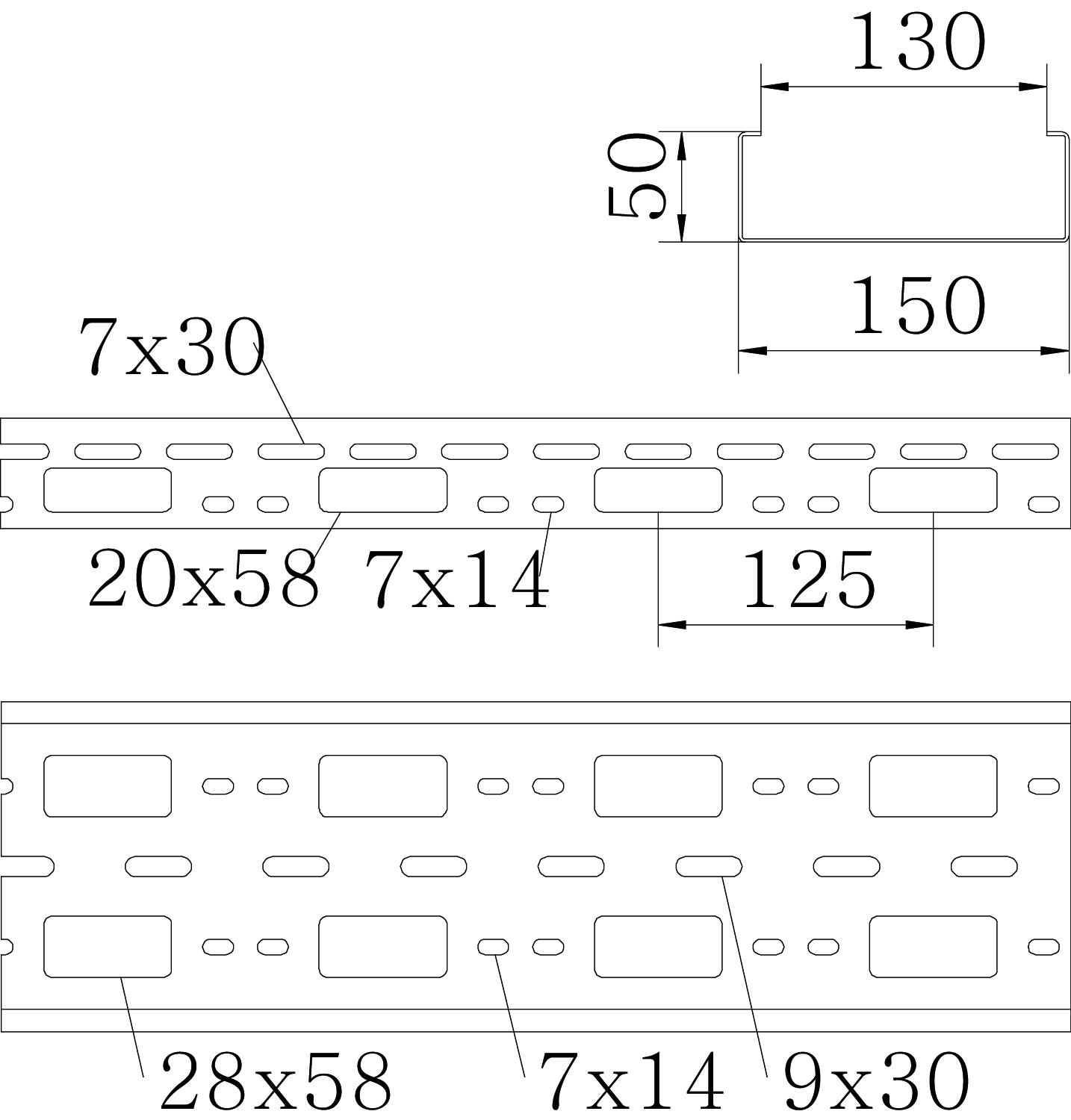

CO₂ jalajälg (GWP) hällist väravani 6,629 kg CO₂e / 1 Meeter Kasulik ristlõige 75 cm² Kasulik ristlõige 7500 mm² Kõrgus 50 mm Külje perforatsioon jah Laius 150 mm Materjal Teras Mõõde 50x150x3000 Mõõtmed 50x150x1,5 NATO aukude muster ei Paigaldusperforeering põhjas jah Pika sildega teostus ei Pikkus 3000 mm Pinnakate Kuumtsingitud kastmismeetodil Pleki paksus 1,5 mm Roostevaba teras, peitsitud ei Toimetagamine ei Tugedevaheline kaugus 1,0 m 3 kN/m Tugedevaheline kaugus 1,5 m 2 kN/m Tugedevaheline kaugus 2,0 m 1,2 kN/m Tugedevaheline kaugus 2,5 m 0,8 kN/m Tugedevaheline kaugus 3,0 m 0,25 kN/m Ühenduse teostus ilma jätkuelemendita Värv tsink Tehnilised andmed
Koormusdiagrammid AZ-väikerennile
-
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
-
Tugilaius m
-
Tala läbipaine mm lubatava kN/m juures
-
Koormusskeem katsetamisel
-
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
-
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
-
- Kõik tüübid
-
Süsteemi tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk- ja nurkühendus 50 FT
VF AZK FT 6066550 25 Tükki
Kaablikaitserõngas 915 PE
KSR-915 PE 6066704 25 Tükki
Kaablikaitserõngas 910 PE
KSR-910 PE 6066712 25 Tükki
Kaas pöördriiviga FT
AZDMD 150 FT 6080865 3 m - Allalaadimised
-
