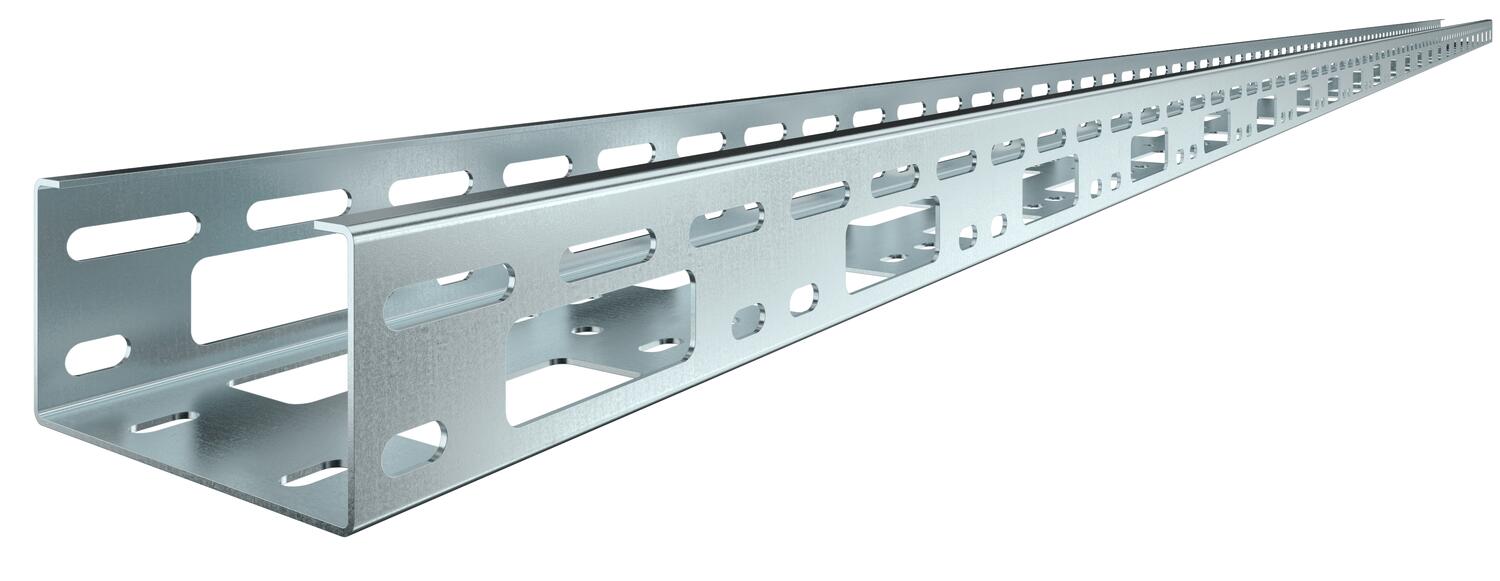

AZ-väikerenn 100 FS
Artikli nr. 6075231 | EAN 4012196069132
- Toote kirjeldus
-
Toote kirjeldusAZ-väikerenn küljekõrgusega 50 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
-
- Tehnilised andmed
-
Tehnilised andmed
CO₂ jalajälg (GWP) hällist väravani 5,721 kg CO₂e / 1 Meeter Kasulik ristlõige 5000 mm² Kasulik ristlõige 50 cm² Kõrgus 50 mm Külje perforatsioon jah Laius 100 mm Materjal Teras Mõõde 50x100x3000 Mõõtmed 100 x 50 x 1,5 NATO aukude muster ei Paigaldusperforeering põhjas jah Pika sildega teostus ei Pikkus 3000 mm Pinnakate kuumtsingitud lintmeetodil Pleki paksus 1,5 mm Roostevaba teras, peitsitud ei Toimetagamine ei Tugedevaheline kaugus 1,0 m 1,7 kN/m Tugedevaheline kaugus 1,5 m 1,5 kN/m Tugedevaheline kaugus 2,0 m 1 kN/m Tugedevaheline kaugus 2,5 m 0,8 kN/m Tugedevaheline kaugus 3,0 m 0,25 kN/m Ühenduse teostus ilma jätkuelemendita Värv tsink Tehnilised andmed
Koormusdiagrammid AZ-väikerennile
-
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
-
Tugilaius m
-
Tala läbipaine mm lubatava kN/m juures
-
Koormusskeem katsetamisel
-
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
-
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
-
- Kõik tüübid
-
Süsteemi tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk- ja nurkühendus 50 FT
VF AZK FT 6066550 25 Tükki
Kaablikaitserõngas 915 PE
KSR-915 PE 6066704 25 Tükki
Kaablikaitserõngas 910 PE
KSR-910 PE 6066712 25 Tükki
Kaas pöördriiviga FS
AZDMD 100 FS 6080227 3 m - Allalaadimised
-
Tooteleht AZK 100 FS / 6075231 , 0.31MB , pdfKataloog Kabeltragsysteme , 45.23MB , pdfEÜ vastavusdeklaratsioon AZK 100 FS / 6075231 , 0.15MB , pdfUK-vastavusdeklaratsioonid AZK 100 FS / 6075231 , 0.14MB , pdfREACH Vastavusdeklaratsioon AZK 100 FS / 6075231 , 0.12MB , pdfRoHS Vastavusdeklaratsioon AZK 100 FS / 6075231 , 0.13MB , pdfMärgiste kasutamise luba UL-sertifikaat, AZ-väikekanal , 0.26MB , pdfKeskkonnaaruanne Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontaažijuhend Montaažijuhend moodulsüsteemid , 0.05MB , pdf
