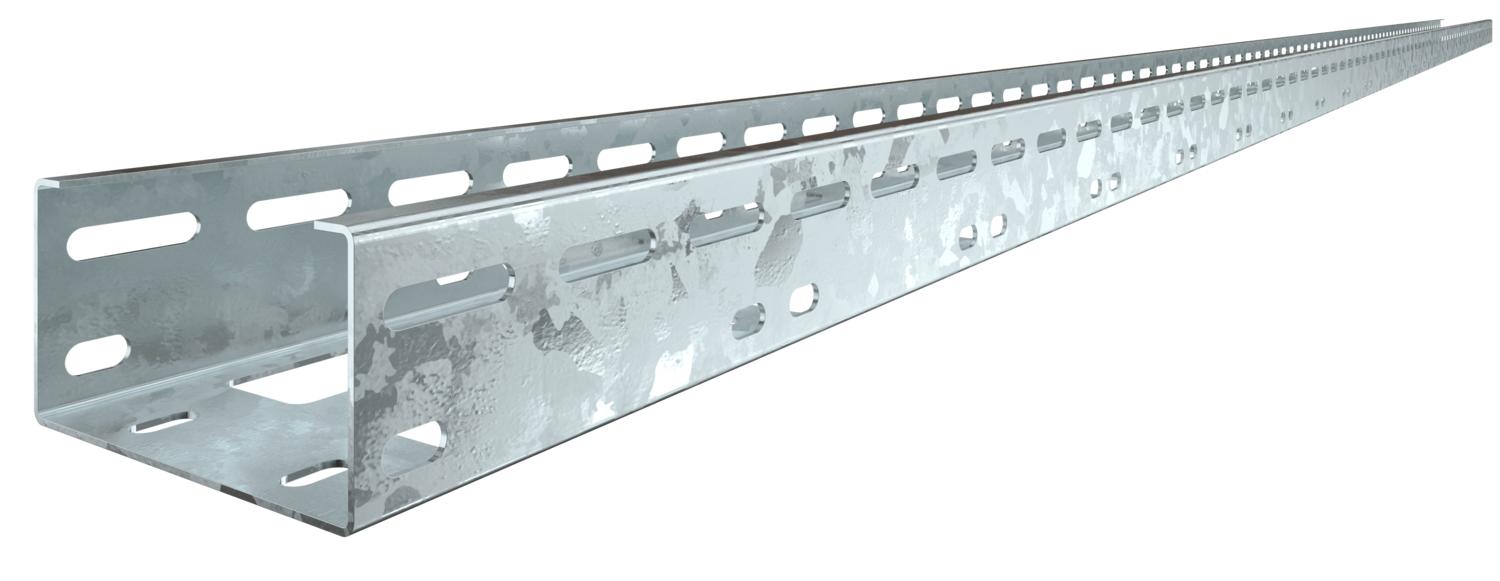

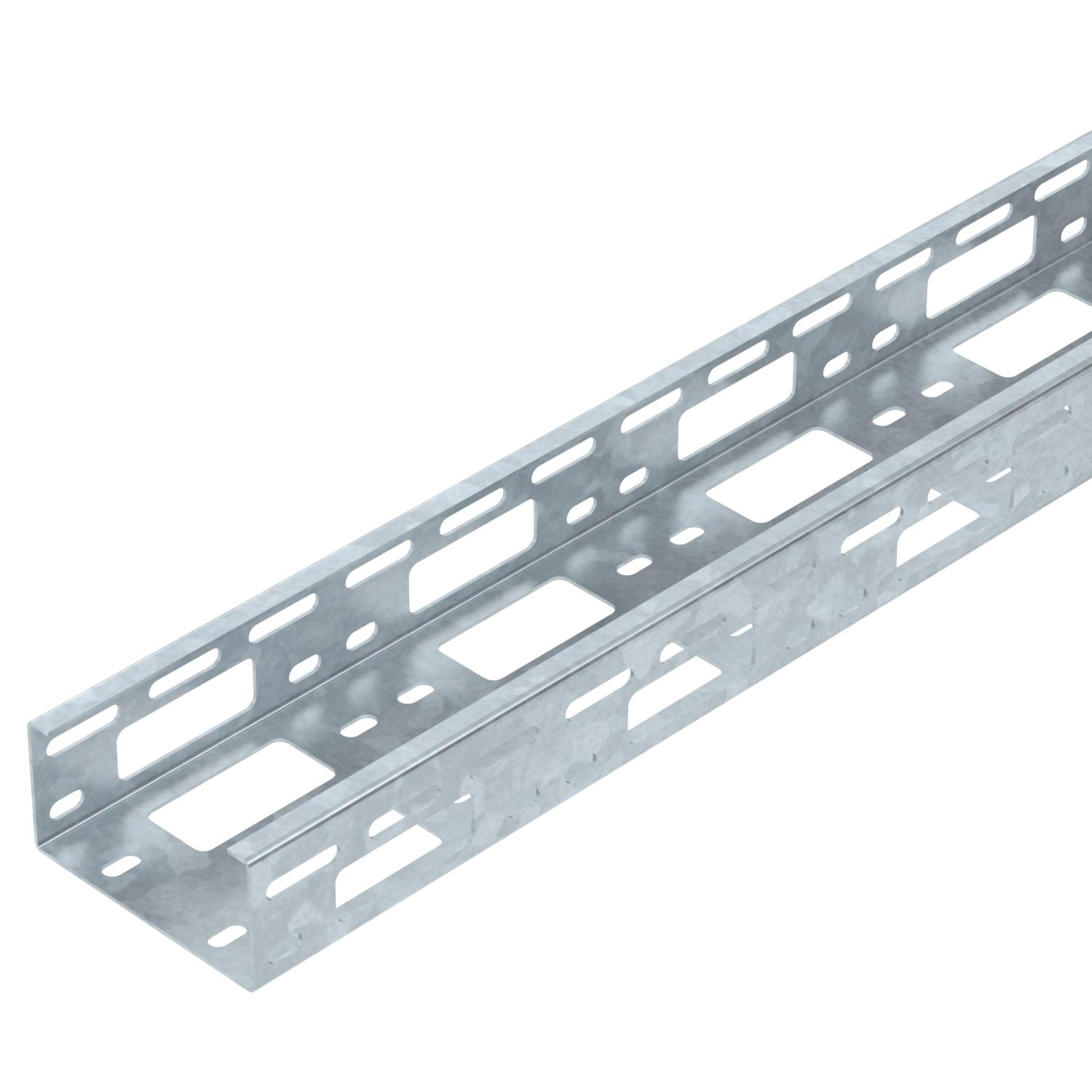

AZ-väikerenn 100 FT

Artikli nr. 6075258 | EAN 4012196069194

6075258 / AZK 100 FT
3000 mm
100 mm
1,5 mm
ei
Toote kirjeldus
Toote kirjeldus
AZ-väikerenn küljekõrgusega 50 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 5,309 kg CO₂e / 1 Meeter
Kasulik ristlõige 50 cm²
Kasulik ristlõige 5000 mm²
Kõrgus 50 mm
Külje perforatsioon jah
Laius 100 mm
Materjal Teras

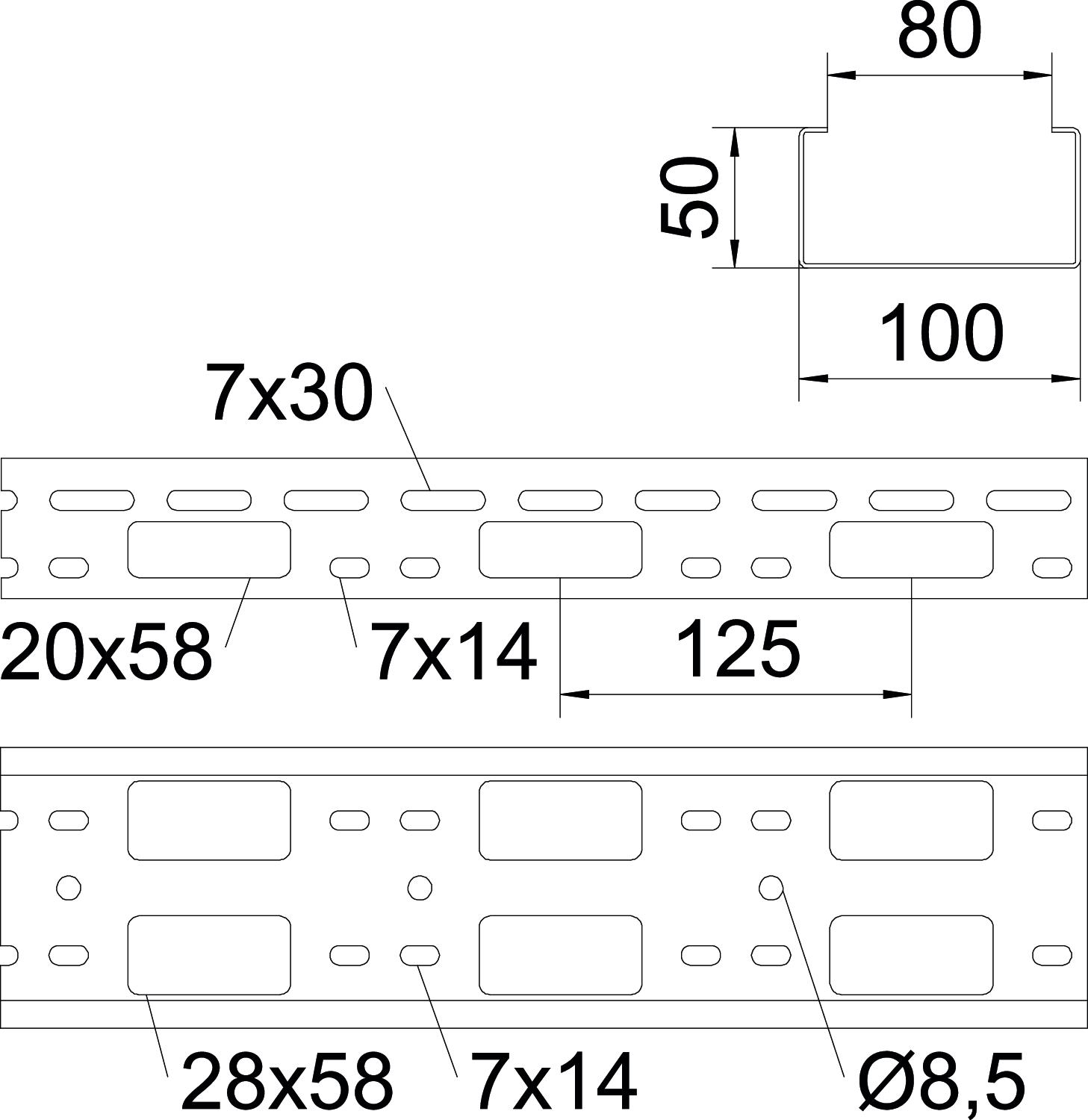

Mõõde 50x100x3000
Mõõtmed 100 x 50 x 1,5
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pikkus 3000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Pleki paksus 1,5 mm
Roostevaba teras, peitsitud ei
Toimetagamine ei
Tugedevaheline kaugus 1,0 m 1,7 kN/m
Tugedevaheline kaugus 1,5 m 1,5 kN/m
Tugedevaheline kaugus 2,0 m 1 kN/m
Tugedevaheline kaugus 2,5 m 0,8 kN/m
Tugedevaheline kaugus 3,0 m 0,25 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv zinc

Tehnilised andmed

Koormusdiagrammid AZ-väikerennile

Koormusdiagrammid AZ-väikerennile
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Artikli nr. Kogus kl. VKE
AZK 100 FT 3000 mm 100 mm 1,5 mm ei 6075258
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk- ja nurkühendus 50 FT Jätk- ja nurkühendus 50 FT VF AZK FT 6066550
25 Tükki
Kaablikaitserõngas 915 PE Kaablikaitserõngas 915 PE KSR-915 PE 6066704
25 Tükki
Kaablikaitserõngas 910 PE Kaablikaitserõngas 910 PE KSR-910 PE 6066712
25 Tükki
Kaas pöördriiviga DD Kaas pöördriiviga DD AZDMD 100 DD 6080235
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Riputusklamber 100 FT Riputusklamber 100 FT AHB 100 D5 FT 6066510
50 Tükki
