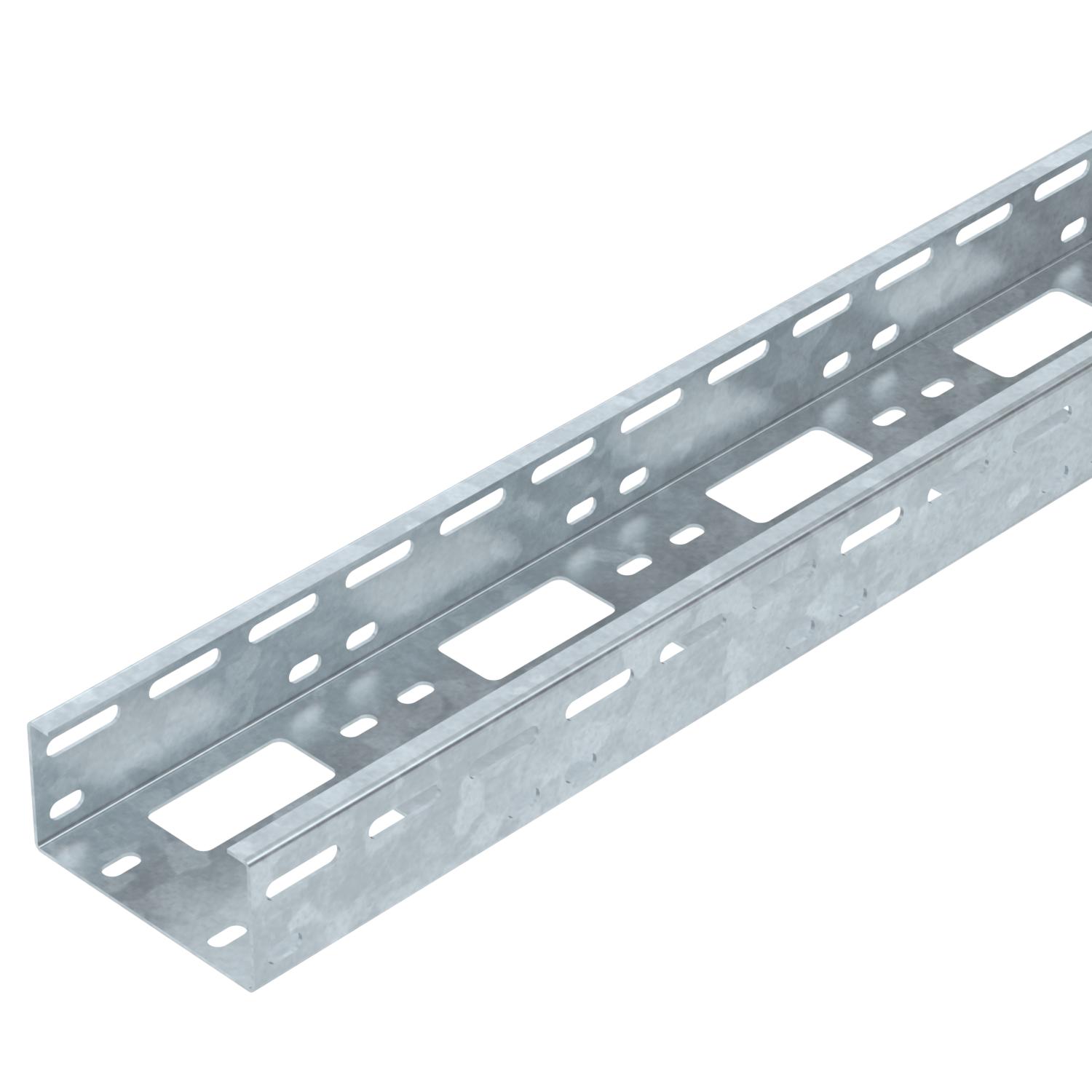

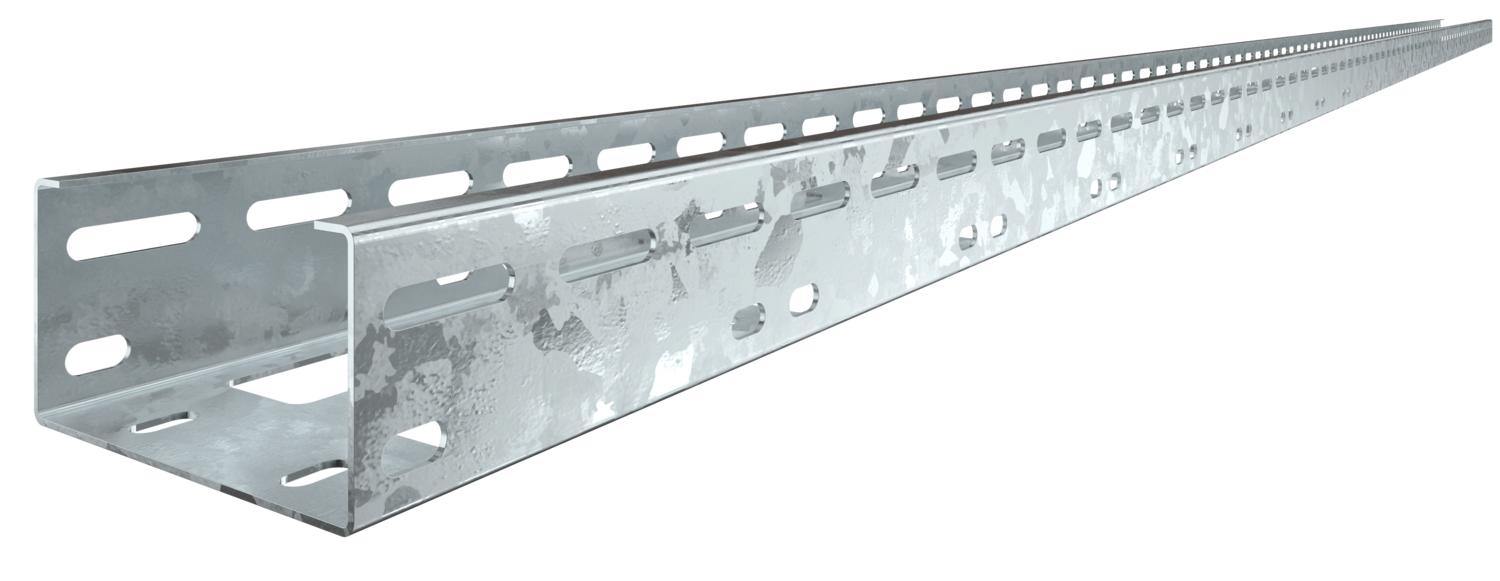

AZ-väikerenn 100 FT, ilma küljeaknata
Artikli nr. 6076246 | EAN 4012196069378
- Toote kirjeldus
-
Toote kirjeldus
AZ-väikerenn küljekõrgusega 50 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
-
- Tehnilised andmed
-
Tehnilised andmed

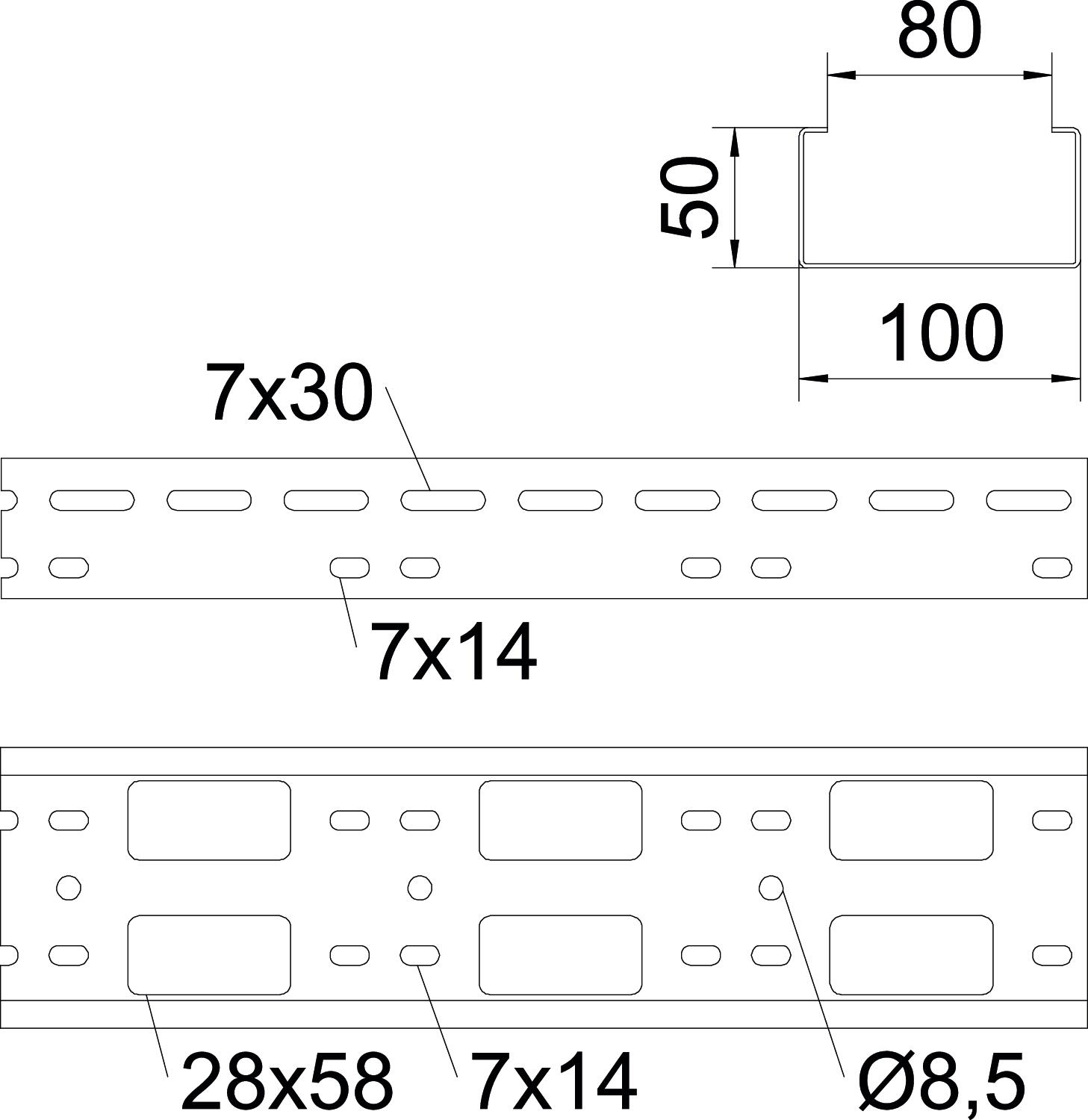

Kasulik ristlõige 5000 mm² Kasulik ristlõige 50 cm² Kõrgus 50 mm Külje perforatsioon jah Laius 100 mm Materjal Teras Mõõde 50x100x3000 NATO aukude muster ei Paigaldusperforeering põhjas jah Pika sildega teostus ei Pikkus 3000 mm Pinnakate Kuumtsingitud kastmismeetodil Pleki paksus 1,5 mm Roostevaba teras, peitsitud ei Toimetagamine ei Tugedevaheline kaugus 1,0 m 3 kN/m Tugedevaheline kaugus 1,5 m 2,4 kN/m Tugedevaheline kaugus 2,0 m 1,4 kN/m Tugedevaheline kaugus 2,5 m 0,8 kN/m Tugedevaheline kaugus 3,0 m 0,25 kN/m Ühenduse teostus ilma jätkuelemendita Tehnilised andmed
Koormusdiagrammid AZ-väikerennile
-
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
-
Tugilaius m
-
Tala läbipaine mm lubatava kN/m juures
-
Koormusskeem katsetamisel
-
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
-
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
-
- Kõik tüübid
-
Süsteemi tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk- ja nurkühendus 50 FT
VF AZK FT 6066550 25 Tükki
Kaablikaitserõngas 915 PE
KSR-915 PE 6066704 25 Tükki
Kaablikaitserõngas 910 PE
KSR-910 PE 6066712 25 Tükki
Kaas pöördriiviga DD
AZDMD 100 DD 6080235 3 m - Allalaadimised
-
Tooteleht AZK A 100 FT / 6076246 , 0.47MB , pdfKataloog Kabeltragsysteme , 45.23MB , pdfVastavusdeklaratsioon AZK A 100 FT / 6076246 , 0.15MB , pdf
