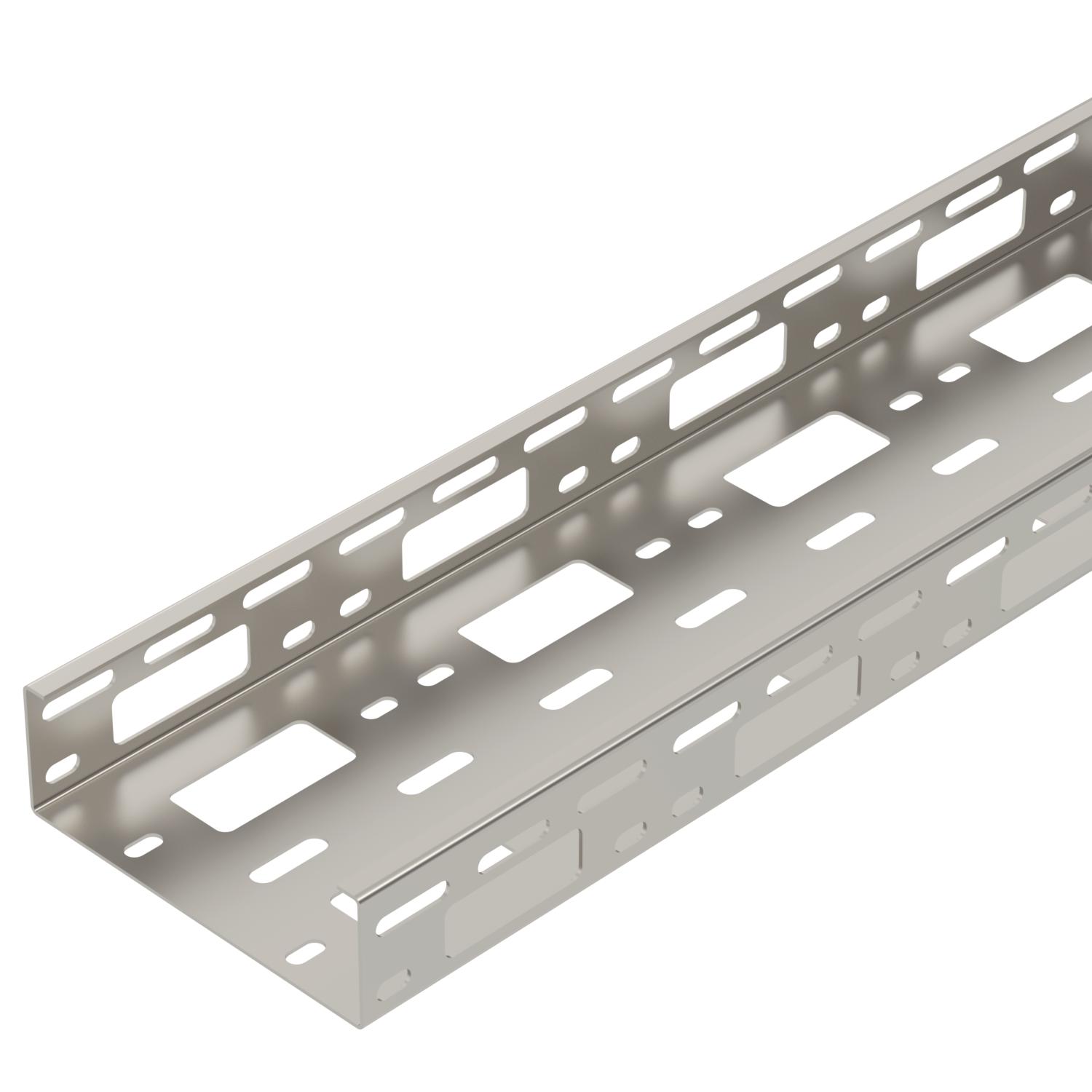

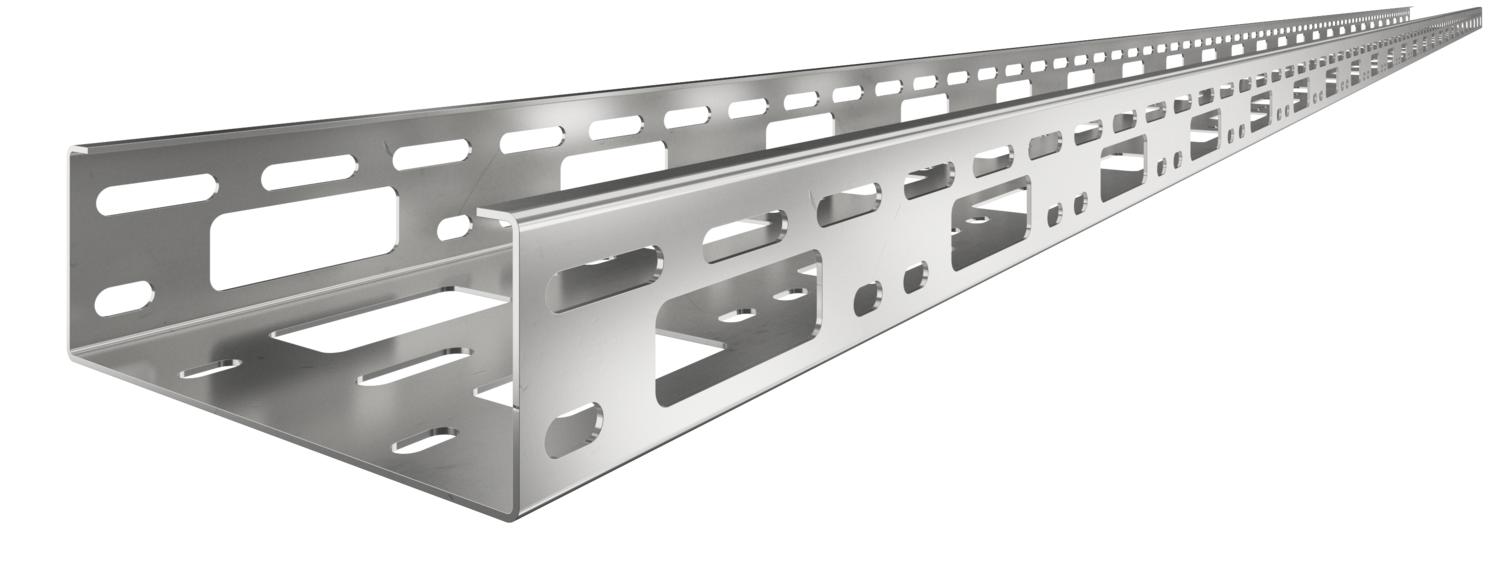

AZ-väikerenn 150 A2
Artikli nr. 6075330 | EAN 4012195811145
- Toote kirjeldus
-
Toote kirjeldusAZ-väikerenn küljekõrgusega 50 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
-
- Tehnilised andmed
-
Tehnilised andmed

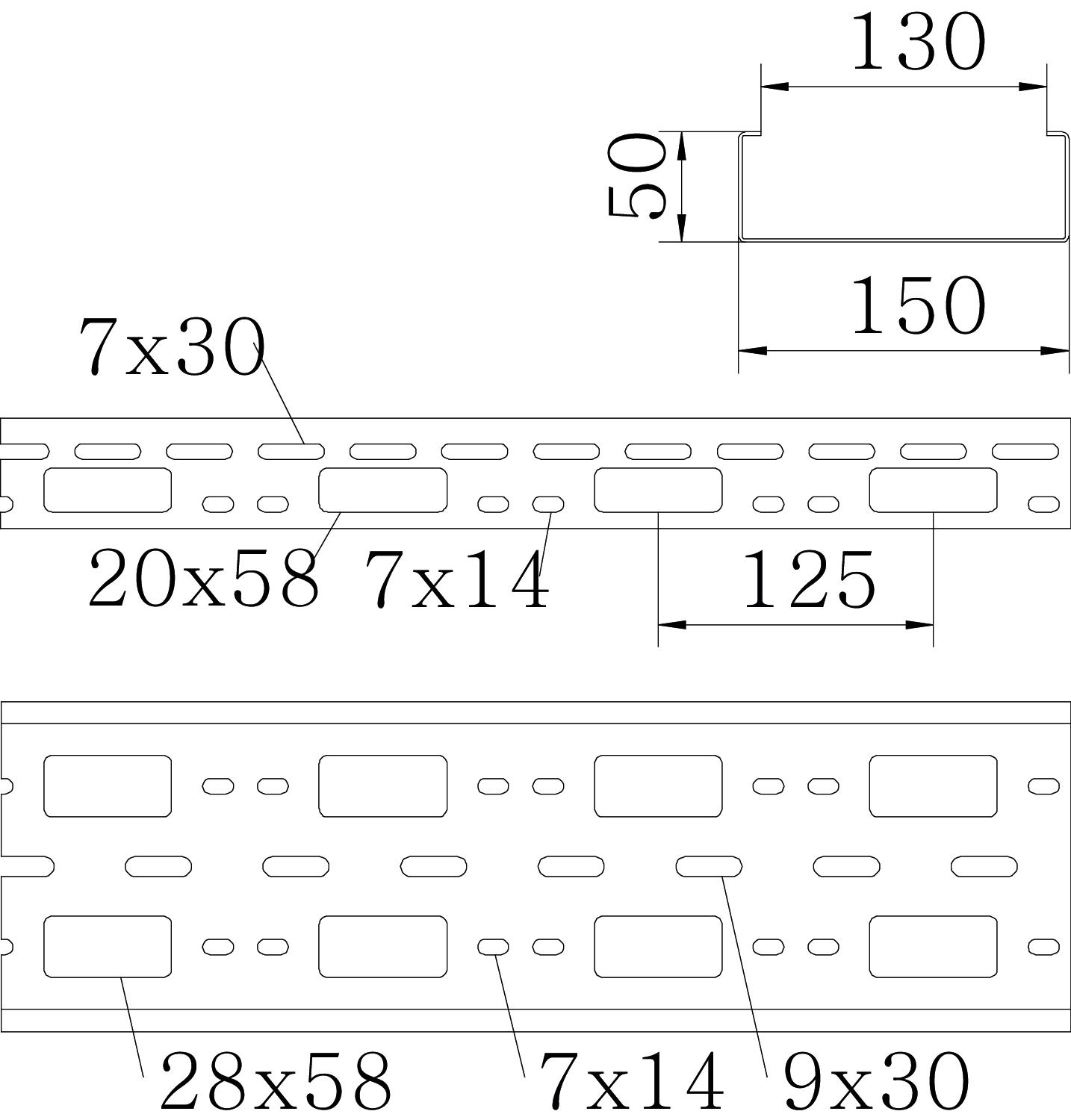

CO₂ jalajälg (GWP) hällist väravani 21,195 kg CO₂e / 1 Meeter Kasulik ristlõige 7500 mm² Kasulik ristlõige 75 cm² Kõrgus 50 mm Külje perforatsioon jah Laius 150 mm Materjal Roostevaba teras 1.4301 Mõõde 50x150x3000 Mõõt B 150 mm Mõõtmed 50x150x1,5 NATO aukude muster ei Paigaldusperforeering põhjas jah Pika sildega teostus ei Pikkus 3000 mm Pinnakate hele, järeltöödeldud Pleki paksus 1,5 mm Roostevaba teras, peitsitud ei Toimetagamine ei Tugedevaheline kaugus 1,0 m 3 kN/m Tugedevaheline kaugus 1,5 m 2 kN/m Tugedevaheline kaugus 2,0 m 1,2 kN/m Tugedevaheline kaugus 2,5 m 0,8 kN/m Tugedevaheline kaugus 3,0 m 0,25 kN/m Ühenduse teostus ilma jätkuelemendita Värv roostevaba teras Tehnilised andmed
Koormusdiagrammid AZ-väikerennile
-
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
-
Tugilaius m
-
Tala läbipaine mm lubatava kN/m juures
-
Koormusskeem katsetamisel
-
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
-
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
-
- Kõik tüübid
-
Süsteemi tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk- ja nurkühendus A2
VF AZK A2 6066569 10 Tükki
Kaablikaitserõngas 915 PE
KSR-915 PE 6066704 25 Tükki
Kaablikaitserõngas 910 PE
KSR-910 PE 6066712 25 Tükki
Kaas pöördriiviga A2
AZDMD 150 A2 6080870 3 m - Allalaadimised
-
Tooteleht AZK 150 A2 / 6075330 , 0.29MB , pdfKataloog Kabeltragsysteme , 45.23MB , pdfEÜ vastavusdeklaratsioon AZK 150 A2 / 6075330 , 0.15MB , pdfREACH Vastavusdeklaratsioon AZK 150 A2 / 6075330 , 0.12MB , pdfRoHS Vastavusdeklaratsioon AZK 150 A2 / 6075330 , 0.12MB , pdfMärgiste kasutamise luba UL-sertifikaat, AZ-väikekanal , 0.26MB , pdfKeskkonnaaruanne Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontaažijuhend Montaažijuhend moodulsüsteemid , 0.05MB , pdf
