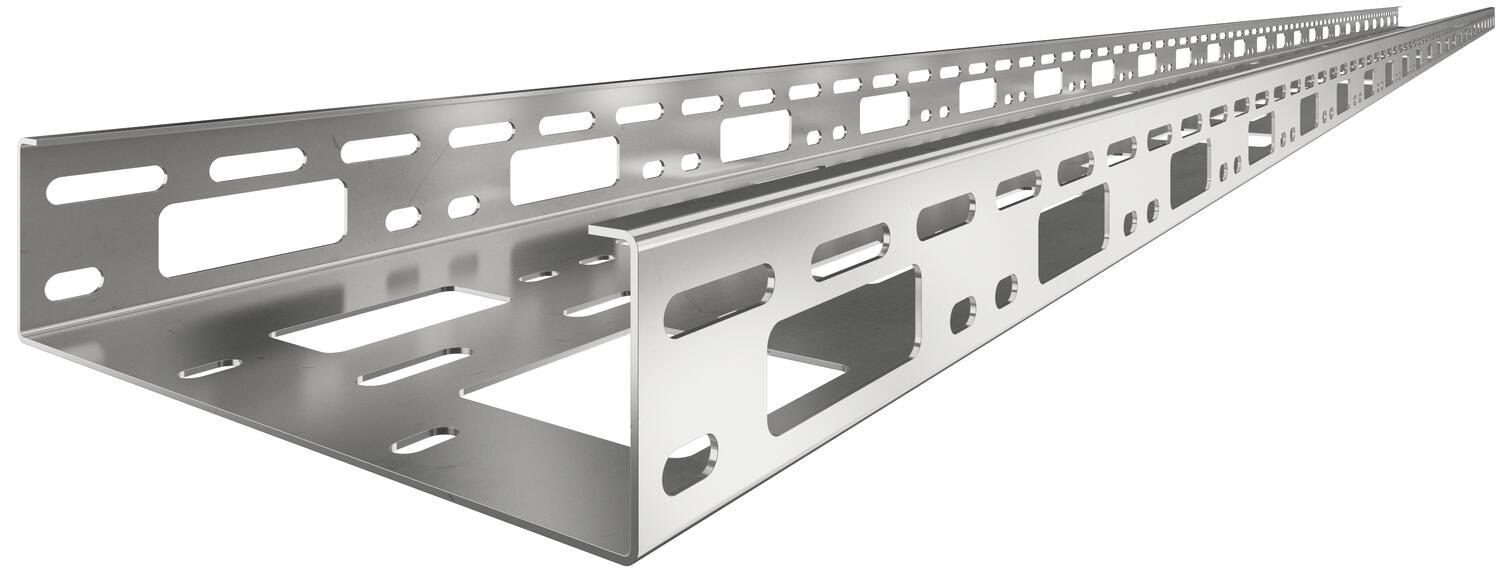

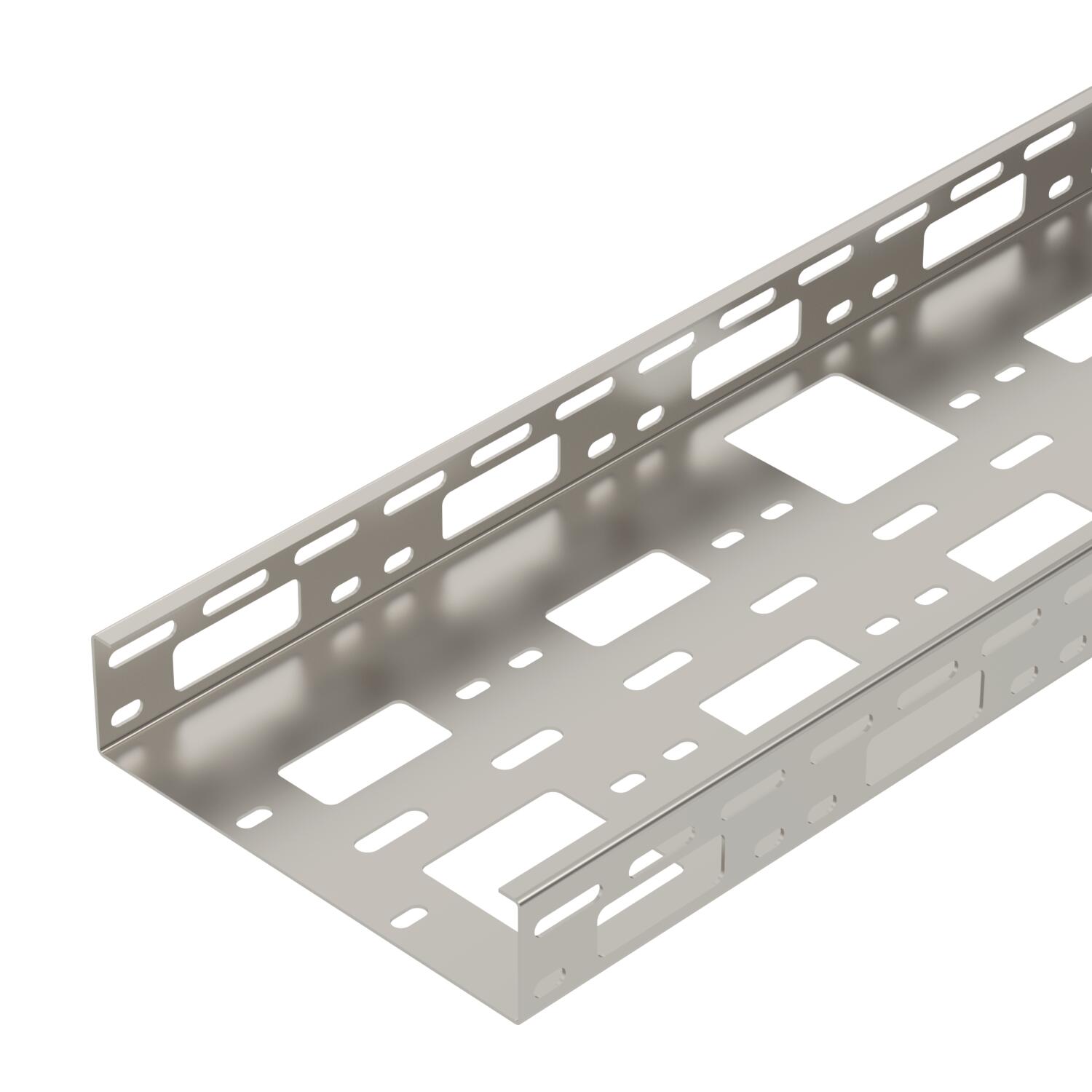

AZ-väikerenn 200 A2
Artikli nr. 6075355 | EAN 4012195811206
- Toote kirjeldus
-
Toote kirjeldusAZ-väikerenn küljekõrgusega 50 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
-
- Tehnilised andmed
-
Tehnilised andmed

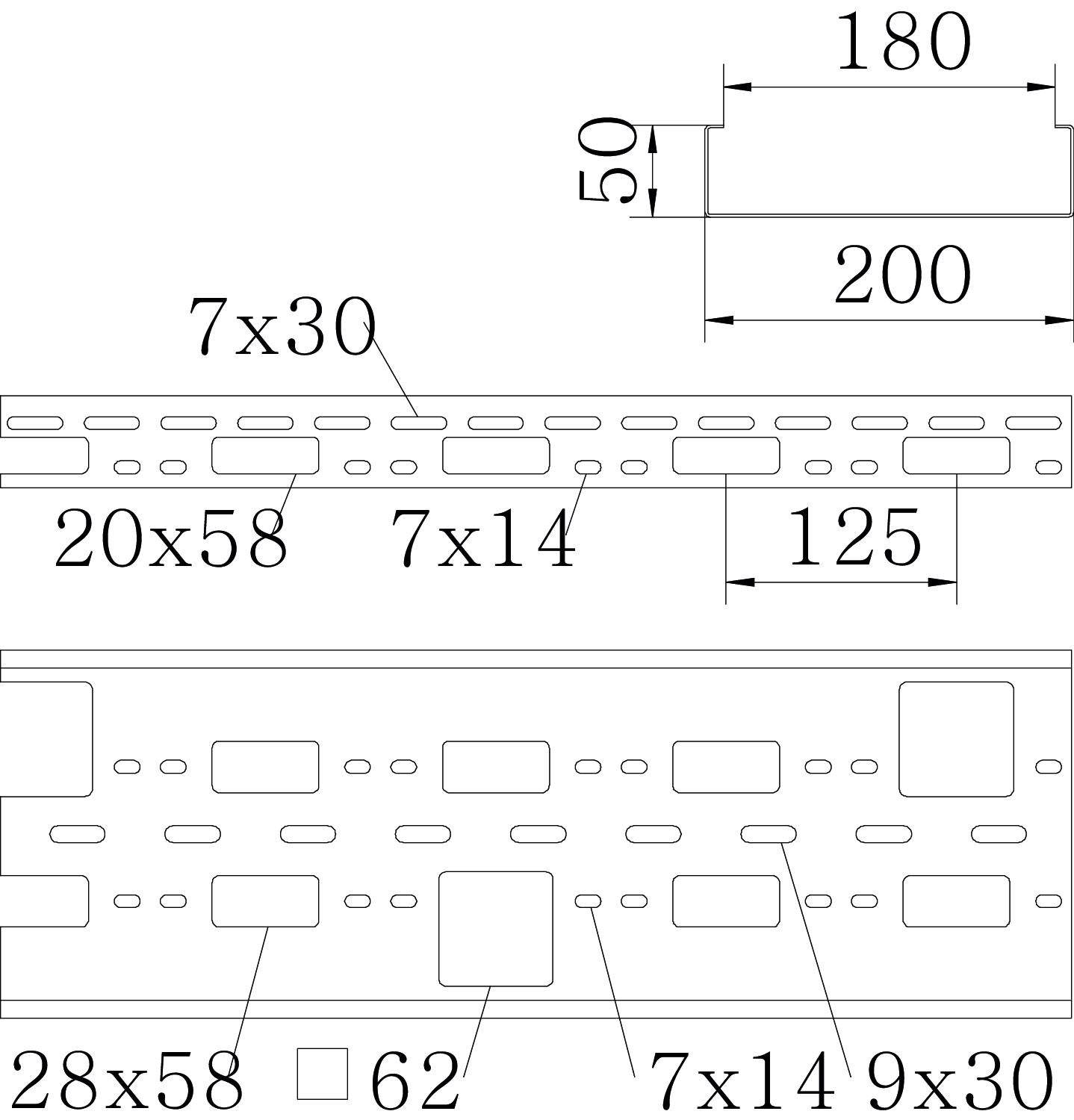

CO₂ jalajälg (GWP) hällist väravani 17,911 kg CO₂e / 1 Meeter Kasulik ristlõige 100 cm² Kasulik ristlõige 10000 mm² Kõrgus 50 mm Külje perforatsioon jah Laius 200 mm Materjal Roostevaba teras 1.4301 Mõõde 50x200x3000 Mõõt B 200 mm Mõõtmed 50x200x1,5 NATO aukude muster ei Paigaldusperforeering põhjas jah Pika sildega teostus ei Pikkus 3000 mm Pinnakate hele, järeltöödeldud Pleki paksus 1,5 mm Roostevaba teras, peitsitud ei Toimetagamine ei Tugedevaheline kaugus 1,0 m 2,5 kN/m Tugedevaheline kaugus 1,5 m 1,9 kN/m Tugedevaheline kaugus 2,0 m 1,3 kN/m Tugedevaheline kaugus 2,5 m 0,8 kN/m Tugedevaheline kaugus 3,0 m 0,3 kN/m Ühenduse teostus ilma jätkuelemendita Värv roostevaba teras Tehnilised andmed
Koormusdiagrammid AZ-väikerennile
-
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
-
Tugilaius m
-
Tala läbipaine mm lubatava kN/m juures
-
Koormusskeem katsetamisel
-
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
-
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
-
- Kõik tüübid
-
Süsteemi tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE

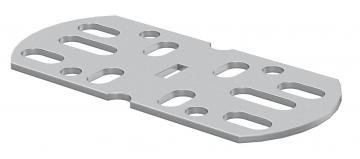

Jätk- ja nurkühendus A2
VF AZK A2 6066569 10 Tükki
Kaablikaitserõngas 915 PE
KSR-915 PE 6066704 25 Tükki
Kaablikaitserõngas 910 PE
KSR-910 PE 6066712 25 Tükki

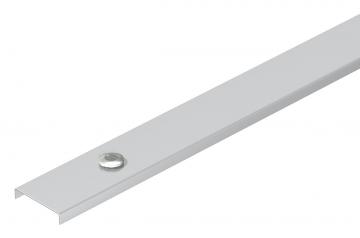

Kaas pöördriiviga A2
AZDMD 200 A2 6080895 3 m - Allalaadimised
-
