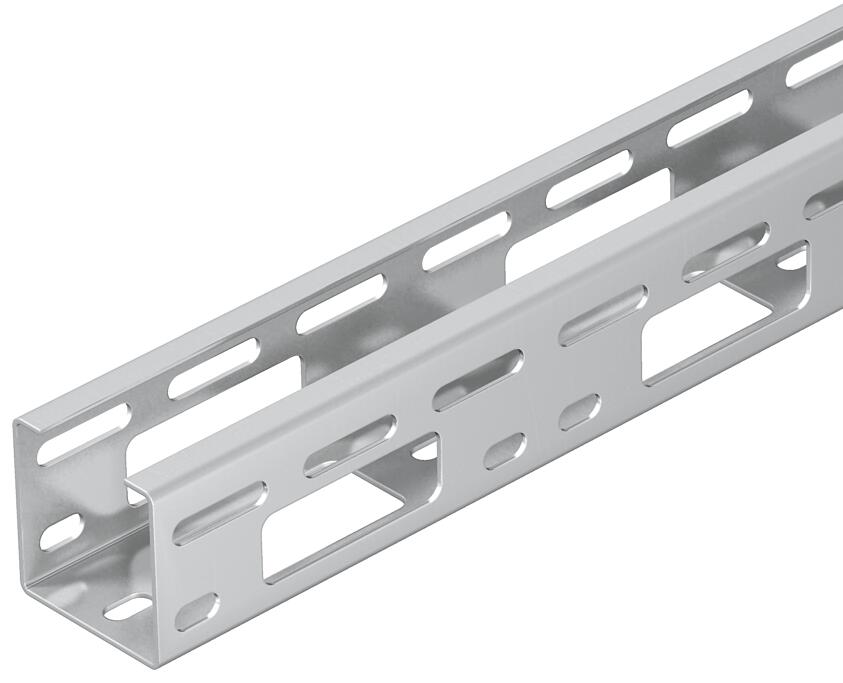

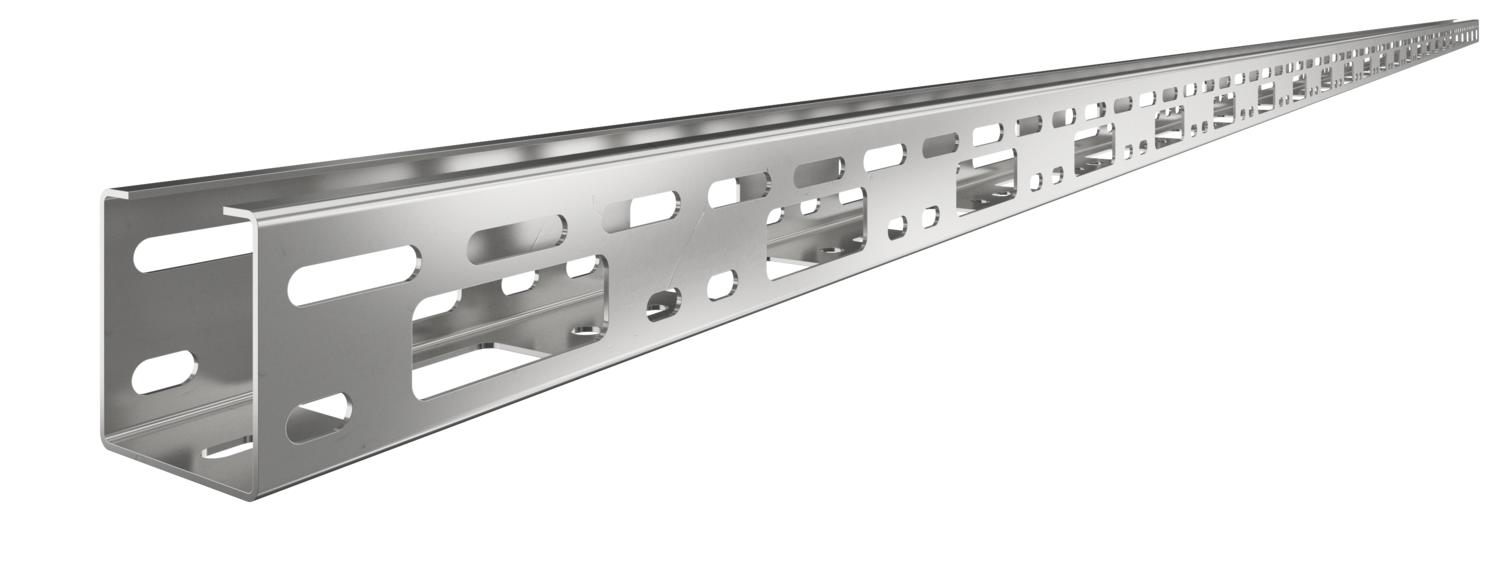

AZ-väikerenn 50 A4
Artikli nr. 6075152 | EAN 4012195866213
- Toote kirjeldus
-
Toote kirjeldus
AZ-väikerenn küljekõrgusega 50 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
-
- Tehnilised andmed
-
Tehnilised andmed
Kasulik ristlõige 25 cm² Kasulik ristlõige 2500 mm² Kõrgus 50 mm Külje perforatsioon jah Laius 50 mm Materjal roostevaba teras 1.4571 Mõõde 50x50x3000 Mõõt B 50 mm NATO aukude muster ei Paigaldusperforeering põhjas jah Pika sildega teostus ei Pikkus 3000 mm Pinnakate hele, järeltöödeldud Pleki paksus 1,5 mm Roostevaba teras, peitsitud ei Toimetagamine ei Tugedevaheline kaugus 1,0 m 2,5 kN/m Tugedevaheline kaugus 1,5 m 2 kN/m Tugedevaheline kaugus 2,0 m 1,2 kN/m Tugedevaheline kaugus 2,5 m 0,85 kN/m Tugedevaheline kaugus 3,0 m 0,5 kN/m Ühenduse teostus ilma jätkuelemendita Tehnilised andmed
Koormusdiagrammid AZ-väikerennile
-
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
-
Tugilaius m
-
Tala läbipaine mm lubatava kN/m juures
-
Koormusskeem katsetamisel
-
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
-
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
-
- Kõik tüübid
-
Süsteemi tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk- ja nurkühendus A4
VF AZK A4 6066571 10 Tükki
Kaablikaitserõngas 915 PE
KSR-915 PE 6066704 25 Tükki
Kaablikaitserõngas 910 PE
KSR-910 PE 6066712 25 Tükki - Allalaadimised
-
Tooteleht AZK 050 A4 / 6075152 , 0.52MB , pdfKataloog Kabeltragsysteme , 45.23MB , pdfVastavusdeklaratsioon AZK 050 A4 / 6075152 , 0.15MB , pdfMontaažijuhend Montaažijuhend moodulsüsteemid , 0.05MB , pdf
