AZ-väikerenn 50 FS 3000 | 50 | 1,5 | ei
morepic-1 morepic-2 video-1

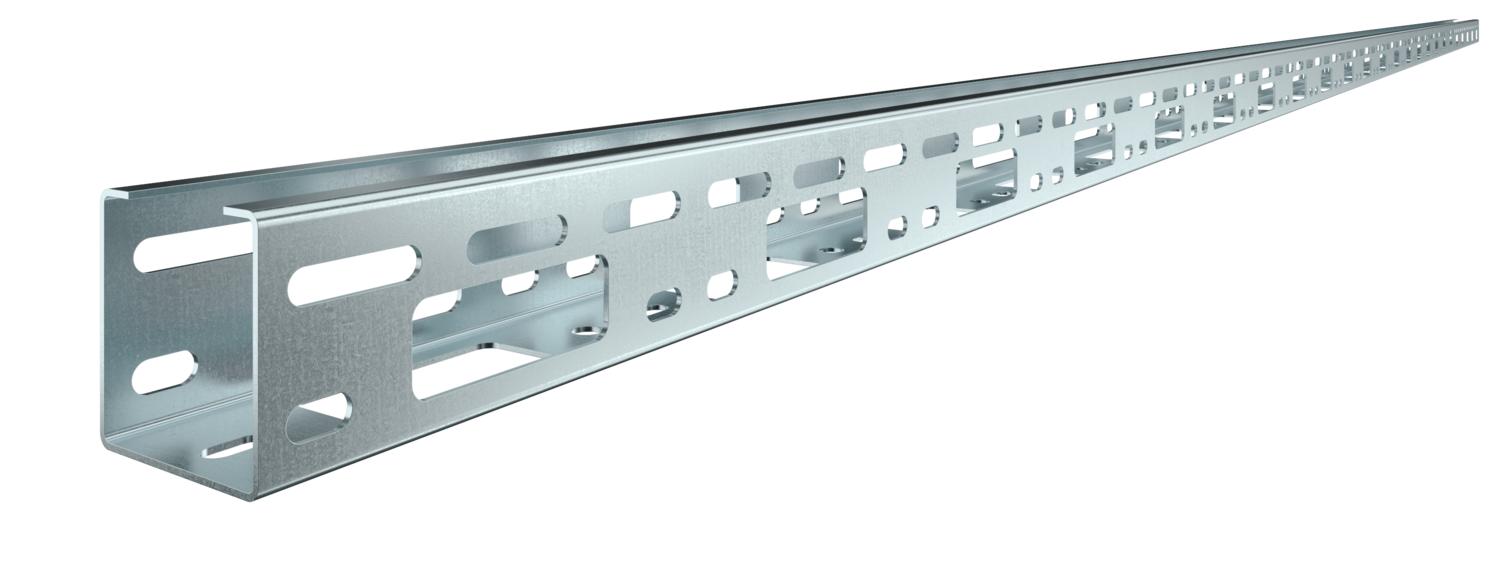

AZ-väikerenn 50 FS

Artikli nr. 6075096 | EAN 4012196068951

6075096 / AZK 050 FS
3000 mm
50 mm
1,5 mm
ei
Toote kirjeldus
Toote kirjeldus
AZ-väikerenn küljekõrgusega 50 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 4,359 kg CO₂e / 1 Meeter
Kasulik ristlõige 2500 mm²
Kasulik ristlõige 25 cm²
Kõrgus 50 mm
Külje perforatsioon jah
Laius 50 mm
Materjal Teras
Mõõde 50x50x3000
Mõõtmed 50 x 50 x 1,5
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pikkus 3000 mm
Pinnakate kuumtsingitud lintmeetodil
Pleki paksus 1,5 mm
Roostevaba teras, peitsitud ei
Toimetagamine ei
Tugedevaheline kaugus 1,0 m 2,5 kN/m
Tugedevaheline kaugus 1,5 m 2 kN/m
Tugedevaheline kaugus 2,0 m 1,2 kN/m
Tugedevaheline kaugus 2,5 m 0,85 kN/m
Tugedevaheline kaugus 3,0 m 0,5 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv zinc

Tehnilised andmed

Koormusdiagrammid AZ-väikerennile

Koormusdiagrammid AZ-väikerennile
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Artikli nr. Kogus kl. VKE
AZK 050 FS 3000 mm 50 mm 1,5 mm ei 6075096
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Riputusklamber 50 FT Riputusklamber 50 FT AHB 50 D4 FT 6066505
50 Tükki
Jätk- ja nurkühendus 50 FT Jätk- ja nurkühendus 50 FT VF AZK FT 6066550
25 Tükki
Jätk 50 FS Jätk 50 FS VF AZK 50 FS 6066615
25 Tükki
Kaablikaitserõngas 915 PE Kaablikaitserõngas 915 PE KSR-915 PE 6066704
25 Tükki
Kaablikaitserõngas 910 PE Kaablikaitserõngas 910 PE KSR-910 PE 6066712
25 Tükki
Kaas pöördriiviga FS Kaas pöördriiviga FS AZDMD 50 FS 6080138
3 m
