Hargnemisühendus 110 FS

Artikli nr. 6225910 | EAN 4012196445486

Artikli nr. / Tüüp

Laius

Toote kirjeldus

Toote kirjeldus

Hargnemisühendus keevitatud pulgaga, kõigile kaabliredelitüüpidele küljekõrgusega 110 mm.

Tehnilised andmed

Mõõtmed

Kõrgus	110 mm
Külgprofiili teostus	lame profiil
Laius	200 mm
Materjal	Teras
Mõõde	110x200
Mõõt B	200 mm
Mõõt R	300 mm
Pika sildega teostus	ei

Pinnakate	kuumtsingitud lintmeetodil
Pulkade teostus	Perforeeritud profiil
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Ühenduse teostus	ilma jätkuelemendita
Värv	zinc

Kõik tüübid

Kõik tüübid

Tüüp	Laius	Artikli nr.	Kogus	kl. VKE
LAA 1120 R3 FS	200 mm	6225910	Tükki	1 Tükki
LAA 1130 R3 FS	300 mm	6225912	Tükki	1 Tükki
LAA 1140 R3 FS	400 mm	6225914	Tükki	1 Tükki
LAA 1150 R3 FS	500 mm	6225916	Tükki	1 Tükki
LAA 1160 R3 FS	600 mm	6225918	Tükki	1 Tükki

Tarvik

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk FS	LVG 110 FS	6216545	Tükki	10 Tükki

Allalaadimised

Tooteleht LAA 1120 R3 FS / 6225910 , 0.19MB , pdf

Juhend KTS Kabeltragsysteme , 1.61MB , pdf

Brošüür Keevitatud kaabliredelisüsteem , 2.10MB , pdf

Kataloog Kabeltragsysteme , 45.23MB , pdf

EÜ vastavusdeklaratsioon LAA 1120 R3 FS / 6225910 , 0.17MB , pdf

UK-vastavusdeklaratsioonid LAA 1120 R3 FS / 6225910 , 0.09MB , pdf

Laadi alla

Montaažijuhend Kaabliredelisüsteemi paigaldusjuhend , 6.36MB , pdf

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.61MB , pdf

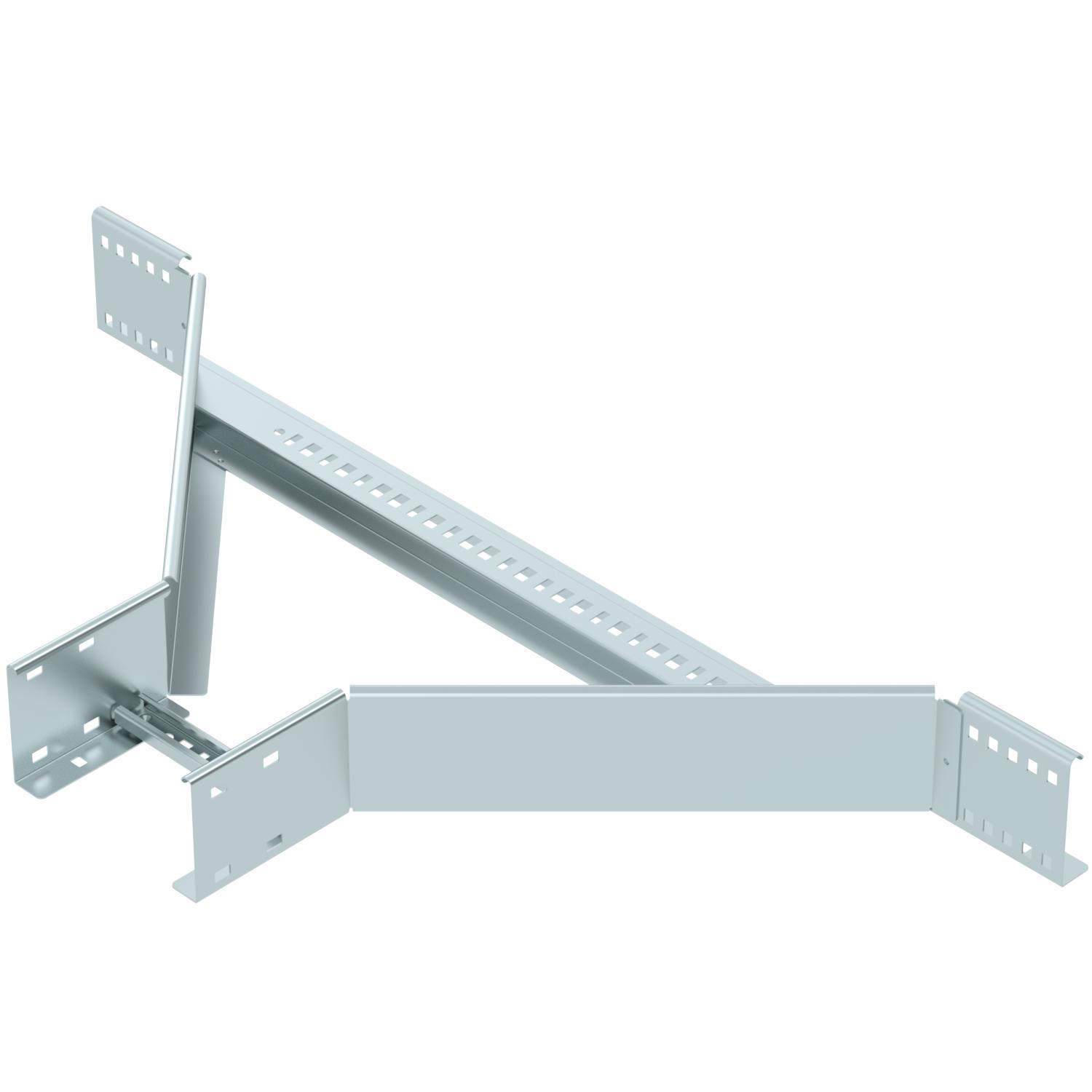

Toote joonis LAA 1120 R3 FS / 6225910, 48.40 kB, jpg

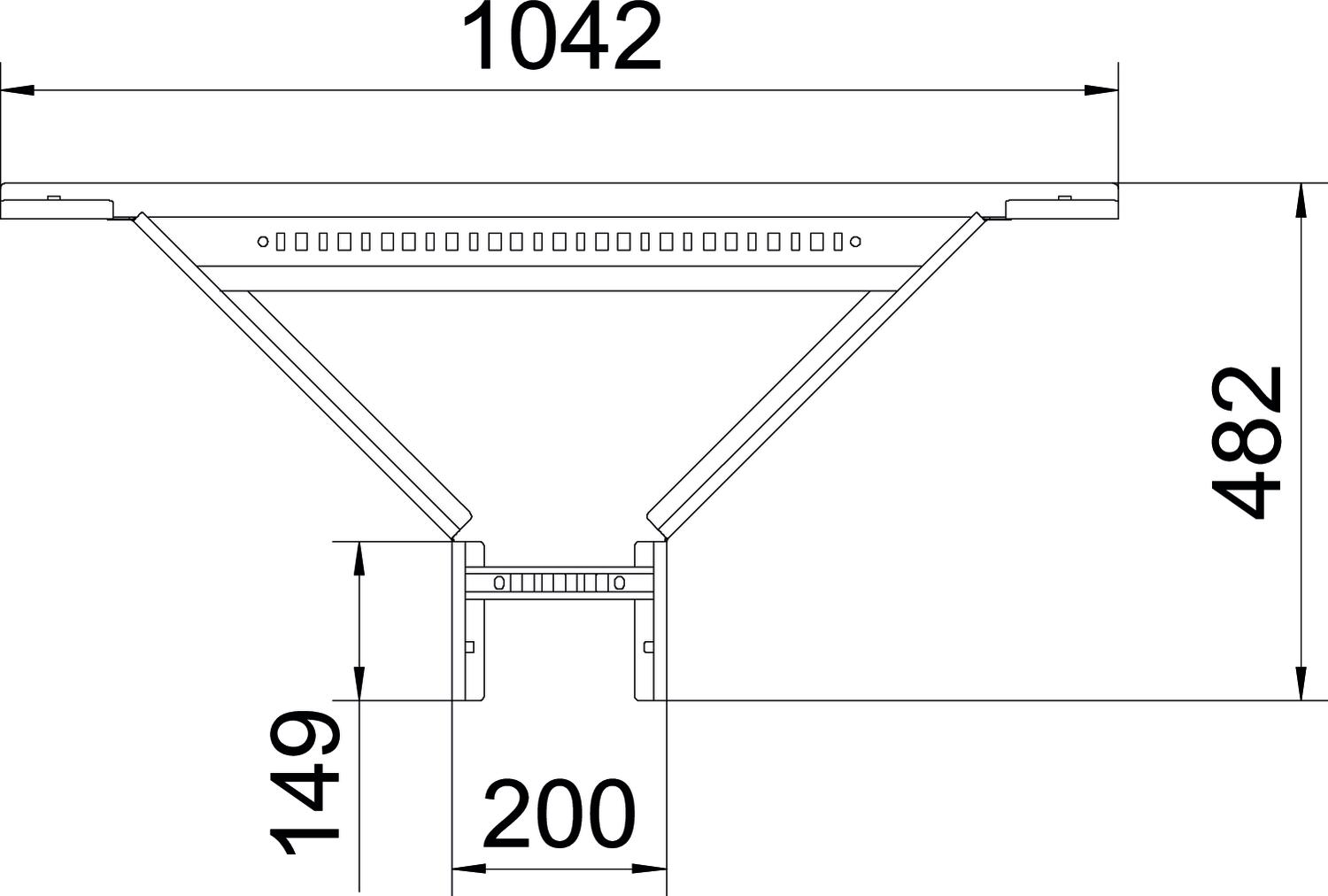

Mõõdistatud joonis LAA 1120 R3 FS / 6225910, 69.40 kB, jpg

LAA 1120 R3 FS / 6225910

6225910_KSTP1.STP, 0.96 MB
