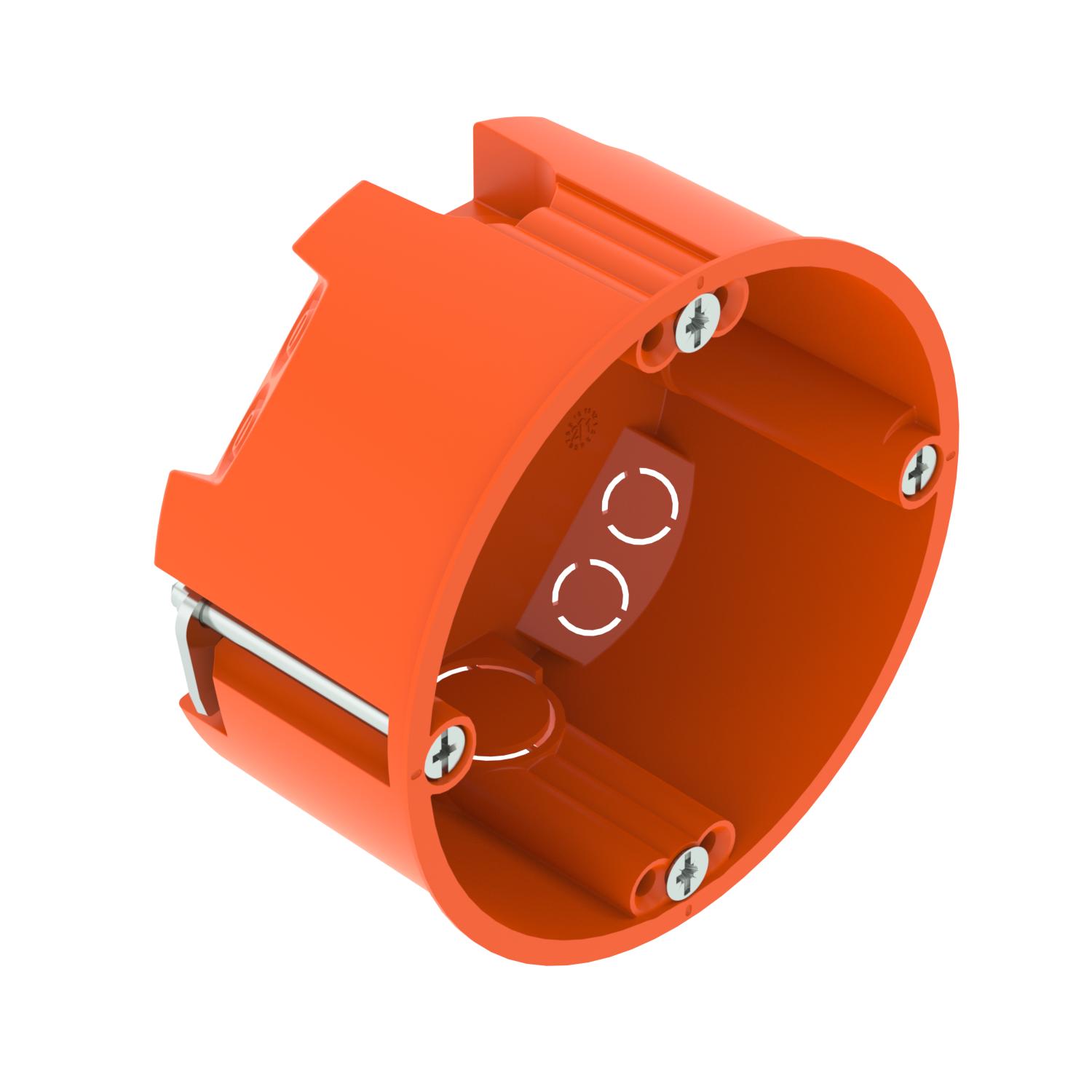

HW õõnesseina seadmetoos 35

Artikli nr. 2003800 | EAN 4012196687060

2003800 / HG 35
35 mm
68 mm
68 mm
6
Toote kirjeldus

Toote kirjeldus

Õõnesseina seadmetoos kasutamiseks õõnesseintes paigaldussügavusega vähemalt 35 mm ja plaadipkasusega 5–28 mm.

• 2 × 3 kruvipüstakut
• seadmekruvid, kinnituskõrvad
• 4 sisendit NYM-kaablitele 3 × 1,5 mm
• 2 sisendit NYM-kaablitele 3 × 2,5 mm² või 5 × 1,5 mm²
• ühendamine teiste HG 35 tüüpi seadmetoosidega ühendusmuhvi ZH 11-V abil
kaasasolevad tarvikud: 10 ühendusmuhvi, tüüp ZH 11-V
Testitud vastavalt standarditele DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • halogeenivaba, ei sisalda kloori, fluori ja broomi
  • Leegile vastupidav 850°C
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Kaitseaste IP 30
  • Läbimõõt 68 mm
  • Nimiristlõige 1,5–2,5 mm²
  • Nimipinge 400 V
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 0,925 kg CO₂e / 1 Meeter
freesiava läbimõõt 68 mm
halogeenita jah
Juhtmesisseviigud 3 × 1,5 mm² 4
Juhtmesisseviigud 3 × 2,5 mm² / 5 × 1,5 mm² 2
Kaanekinnitus Kruvid
Kaas ilma
kaitseklass IP30
Kõrgus 35 mm
Korpuseläbiviigu liik Väljamurdeava
Kruvidega jah
Läbimõõt 68 mm
Leegile vastupidav kooskõlas VDE 0471/IEC 60695-2-11-ga, testimistemperatuur 850 °C
Löögikindel jah
Materjal Polüpropüleen
Max nimiläbilõige 2,5 mm²
Min nimiläbilõige 1,5 mm²
Mõõde Ø68mm, H35mm
Nimipinge 400 V
Otsak Ühendusmuhv
seadmete kinnitus Kruvid
sisendite arv 6
Sisseviigu tüüp_ NYM-kaablid ja andmesidekaablid
Sisude arv 1
Sobib plaadi max paksusega 28 mm
Sobib plaadi min paksusega 5 mm
Tuulekindel ei
Värv oranž
Vorm ümar
Kõik tüübid

Kõik tüübid

Tüüp Kõrgus Läbimõõt freesiava läbimõõt sisendite arv Artikli nr. Kogus kl. VKE
HG 35 35 mm 68 mm 68 mm 6 2003800
25 Tükki
Tarvik

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
HW laiendusrõngas HW laiendusrõngas ZH 68-AR 2003840
10 Tükki
HW õõneseinatoosi kõrgendusrõngas, 10mm HW õõneseinatoosi kõrgendusrõngas, 10mm ZH 10-AR 2003842
25 Tükki
HW õõneseinatoosi kõrgendusrõngas, 20mm HW õõneseinatoosi kõrgendusrõngas, 20mm ZH 20-AR 2003844
25 Tükki
Ühendusmuhv õõnesseinatoosidele Ühendusmuhv õõnesseinatoosidele ZH 11V 2003846
10 Tükki
Õõnesseina seadmetoosi sisemine kaas Õõnesseina seadmetoosi sisemine kaas ZH 60-ID 2003848
25 Tükki
