HW õõnesseina seadmetoos 47, tuulekindel
Artikli nr. 2003806 | EAN 4012196715930
- Toote kirjeldus
-
Toote kirjeldusTuulekindlate membraansisseviikudega õõnesseina seadmetoos kasutamiseks õõnesseintes paigaldussügavusega vähemalt 47 mm ja plaadipaksusega 5–40 mm.
• 2 × 3 kruvipüstakut
• seadmekruvid, kinnituskõrvad
• 2 kombi-torusisendit Ø 20 ja 25 mm
• 2 sisendit NYM-kaablitele 3 × 1,5 mm
• 2 sisseviiku NYM-kaablitele 3 × 2,5 mm² või 5 × 1,5 mm²
• tuulekindel ühendamine teiste seadmetoosidega ühendusmuhvi ZH 11-V abil
Kaasasolevad tarvikud: 10 ühendusmuhvi, tüüp ZH 11-V
Testitud vastavalt standarditele DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1.
-
- Tehnilised andmed
-
Tehnilised andmed

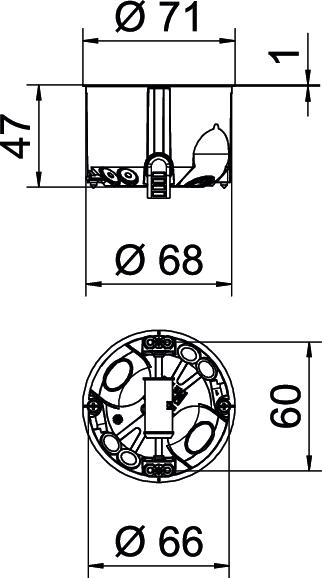

CO₂ jalajälg (GWP) hällist väravani 0,0981 kg CO₂e / 1 Tükk freesiava läbimõõt 68 mm halogeenita jah Juhtmesisseviigud 3 × 1,5 mm² 2 Juhtmesisseviigud 3 × 2,5 mm² / 5 × 1,5 mm² 2 Kaanekinnitus Kruvid Kaas ilma kaitseklass IP30 Kombisisendid Ø 20/25 mm 2 Kõrgus 47 mm Korpuseläbiviigu liik Sisseviigumebraan Kruvidega jah Läbimõõt 68 mm Leegile vastupidav kooskõlas VDE 0471/IEC 60695-2-11-ga, testimistemperatuur 850 °C Löögikindel jah Materjal polüpropüleen / termoplast-elastomeer Max nimiläbilõige 2,5 mm² Min nimiläbilõige 1,5 mm² Mõõde Ø68mm, H47mm Nimipinge 400 V Otsak Ühendusmuhv seadmete kinnitus Kruvid sisendite arv 6 Sisseviigu tüüp NYM-kaablid, andmesidekaablid ja gofreeritud torud Sisude arv 1 Sobib plaadi max paksusega 40 mm Sobib plaadi min paksusega 5 mm Toru läbimõõdule 20/25 mm Tuulekindel jah Värv oranž/hall Vorm ümar - Kõik tüübid
-
Paigalduse tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
HW laiendusrõngas
ZH 68-AR 2003840 10 Tükki
HW õõneseinatoosi kõrgendusrõngas, 10mm
ZH 10-AR 2003842 25 Tükki
HW õõneseinatoosi kõrgendusrõngas, 20mm
ZH 20-AR 2003844 25 Tükki
Ühendusmuhv õõnesseinatoosidele
ZH 11V 2003846 10 Tükki
Õõnesseina seadmetoosi sisemine kaas
ZH 60-ID 2003848 25 Tükki - Allalaadimised
-
Tooteleht HG 47-L / 2003806 , 0.28MB , pdfEÜ vastavusdeklaratsioon HG 47-L / 2003806 , 0.13MB , pdfREACH Vastavusdeklaratsioon HG 47-L / 2003806 , 0.12MB , pdfRoHS Vastavusdeklaratsioon HG 47-L / 2003806 , 0.12MB , pdfKontrollraport Luftschalldämmung Typ HG 47-L , 1.15MB , pdfMärgiste kasutamise luba VDE odobrenje HG 47 , 0.12MB , pdfMontaažijuhend HW õõnesseinatooside paigaldusjuhend , 8.26MB , pdf
