HW õõnesseina seadmetoos 61, CEE/PERILEX, kaanega

Artikli nr. 2003820 | EAN 4012196714650

2003820 / HG 61-AD-D
61 mm
74 mm
74 mm
20/25 mm
9
Toote kirjeldus
Toote kirjeldus
CEE/PERILEXI õõnesseina seadmetoos koos kaanega, kasutamiseks õõnesseintes paigaldussügavusega vähemalt 61 mm ja plaadipaksusega 5–40 mm.

• 2 kruvipüstakut
• seadmekruvid, kinnituskõrvad
• 3 kombi-torusisendit Ø 20 ja 25 mm
• 3 sisendit NYM-kaablitele 3 × 2,5 mm² või 5 × 1,5 mm²
• 2 sisendit NYM-kaablitele 5 × 2,5 mm² või 7 × 1,5 mm²
• 1 sisend NYM-kaablitele 3 × 1,5 mm²
Testitud vastavalt standarditele DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • halogeenivaba, ei sisalda kloori, fluori ja broomi
  • Leegile vastupidav 850°C
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Kaitseaste IP 30
  • Läbimõõt 74 mm
  • Nimiristlõige 1,5–2,5 mm²
  • Nimipinge 400 V
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 0,137 kg CO₂e / 1 Tükk
freesiava läbimõõt 74 mm
halogeenita jah
Juhtmesisseviigud 3 × 1,5 mm² 1
Juhtmesisseviigud 3 × 2,5 mm² / 5 × 1,5 mm² 3
Juhtmesisseviigud 5 × 2,5 mm² / 7 × 1,5 mm² 2
Kaanekinnitus Kruvid
kaanekruvide vahekaugus 67 mm
Kaas valge
kaitseklass IP30
Kombisisendid Ø 20/25 mm 3
Kõrgus 61 mm
Korpuseläbiviigu liik Väljamurdeava
Kruvidega jah
Läbimõõt 74 mm
Leegile vastupidav kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 850 °C
Löögikindel jah
Materjal Polüpropüleen
Max nimiläbilõige 2,5 mm²
Min nimiläbilõige 1,5 mm²

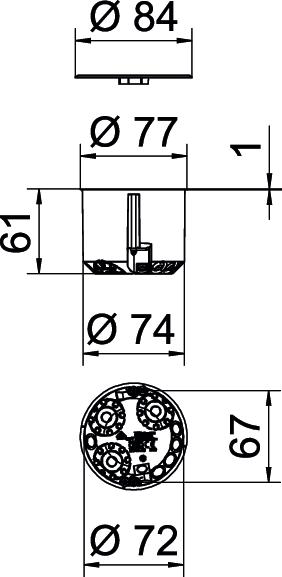

Mõõde Ø74mm, H61mm
Nimipinge 400 V
Otsak ilma
seadmete kinnitus Kruvid
sisendite arv 9
Sisseviigu tüüp_ NYM-kaablid ja torud
Sisude arv 1
Sobib plaadi max paksusega 40 mm
Sobib plaadi min paksusega 5 mm
Toru läbimõõdule 20/25 mm
Tuulekindel ei
Värv oranž
Vorm ümar
Kõik tüübid

Kõik tüübid

Tüüp Kõrgus Läbimõõt freesiava läbimõõt Toru läbimõõdule sisendite arv Artikli nr. Kogus kl. VKE
HG 61-AD-D 61 mm 74 mm 74 mm 20/25 mm 9 2003820
10 Tükki
