Jada-kaitseseade, 2 poolust, variant 5 V

Artikli nr. 5098404 | EAN 4012195406839

7 V
10 V
Klemm
Toote kirjeldus

Toote kirjeldus

Testfunktsiooniga piksebarjäär; mudel 5 V

• Nimivool 0,58 A
• Kaitseseade mitmesoonelistele süsteemidele
• Otsene varjestusmaandus ja kruvideta kinnitusklemmidega

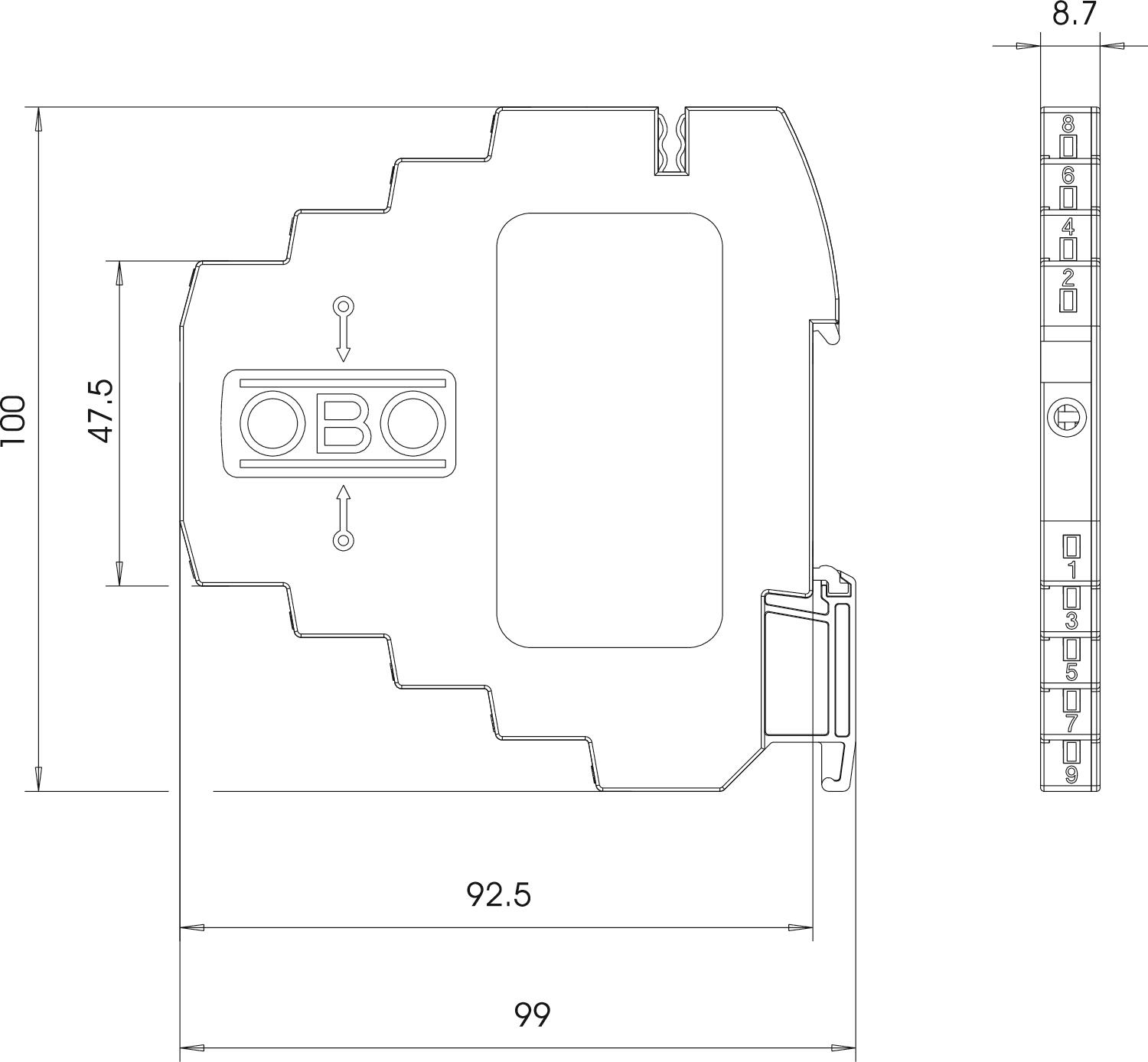

• Ruumisäästev 8,7 mm laius
• Katsetusseadmega OBO Life Control kontrollitav
• Suur ribalaius kuni 0–100 MHz
• UL-registreeritud (4DG1)

Kasutamine: universaalne kasutamine 35 mm DIN-profiillatil igas standardses jaotuskeskuses.
  • Underwriters Laboratories Inc., USA
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Mõõte-, juhtimis- ja reguleerimisseadmed
  • LifeControl
  • Üleminek LPZ 0 – 3
  • Paigalduse elektrotehniline ekspertiis
Tehnilised andmed

Tehnilised andmed

Heakskiidud UL
Isolatsioonitakistus >10 MΩ
Jäiga ühenduse pesa max läbimõõt 2,5 mm²
Jäiga ühenduspesa min läbimõõt 0,14 mm²
Järjestikune takistus soone kohta 2,35 Ω ± 5 %
kaitseklass IP20
Kaitsetase @ C1 <50 V
Kaitsetase soon - maa <800 V
Kaitsetase soon - soon <35 V
Kategorie Tüüp 1+2+3 / D1+C2+C1
Katsestandard IEC 61643-21
Kogu lahendusvool (10/350) D1: 1 kA
Kogu lahendusvool (8/20) 5 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt Klass I+II+III / D1+C2+C1
Lisakontakt ei
LPZ 0→3
Maandus: DIN-latt
Mahtuvus (soon-soon) < 40 pF
Mitmekordse juhtme ühenduspesa max läbimõõt 1,5 mm²
Mitmekordse juhtme ühenduspesa min läbimõõt 0,14 mm²
Mõõde 5V
Nimipinge 5 V
Nominaalne koormusvool AC 0,4 A
Nominaalne koormusvool DC 0,58 A
Painduva ühenduse pesa min läbilõige 0,14 mm²
Painduva ühenduspesa max läbimõõt 2,5 mm²
Piirikute seire ei
Piirsagedus 100 MHz
pistiksüsteem Klemm
Plahvatuskindel mudel ei
Pooluste arv 2
Rakendustemperatuuri vahemiku max 80 °C
Rakendustemperatuuri vahemiku min -40 °C
Seadme signalisatsioon loetav
Sisestuse summutus (Insertion loss) ≤3 dB
Suurim talitluspinge AC 7 V
Suurim talitluspinge DC 10 V
Tõukevoolukindlus soon – maa C2: 5 kV / 2,5 kA (8/20µs)
Tõukevoolukindlus soon – soon C1: 0,5 kV / 0,25 kA (8/20µs)
Varje ühendus jah
Varjestus otse
Kõik tüübid

Kõik tüübid

Tüüp Pooluste arv Suurim talitluspinge AC Suurim talitluspinge DC pistiksüsteem Artikli nr. Kogus kl. VKE
MDP-2 D-5-T 2 7 V 10 V Klemm 5098404
1 Tükki
MDP-3 D-5-T 3 7 V 10 V Klemm 5098407
1 Tükki
MDP-4 D-5-T 4 7 V 10 V Klemm 5098411
1 Tükki
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Maandusliist Maandusliist VB-MDP 10-MD 5098470
1 Tükki
