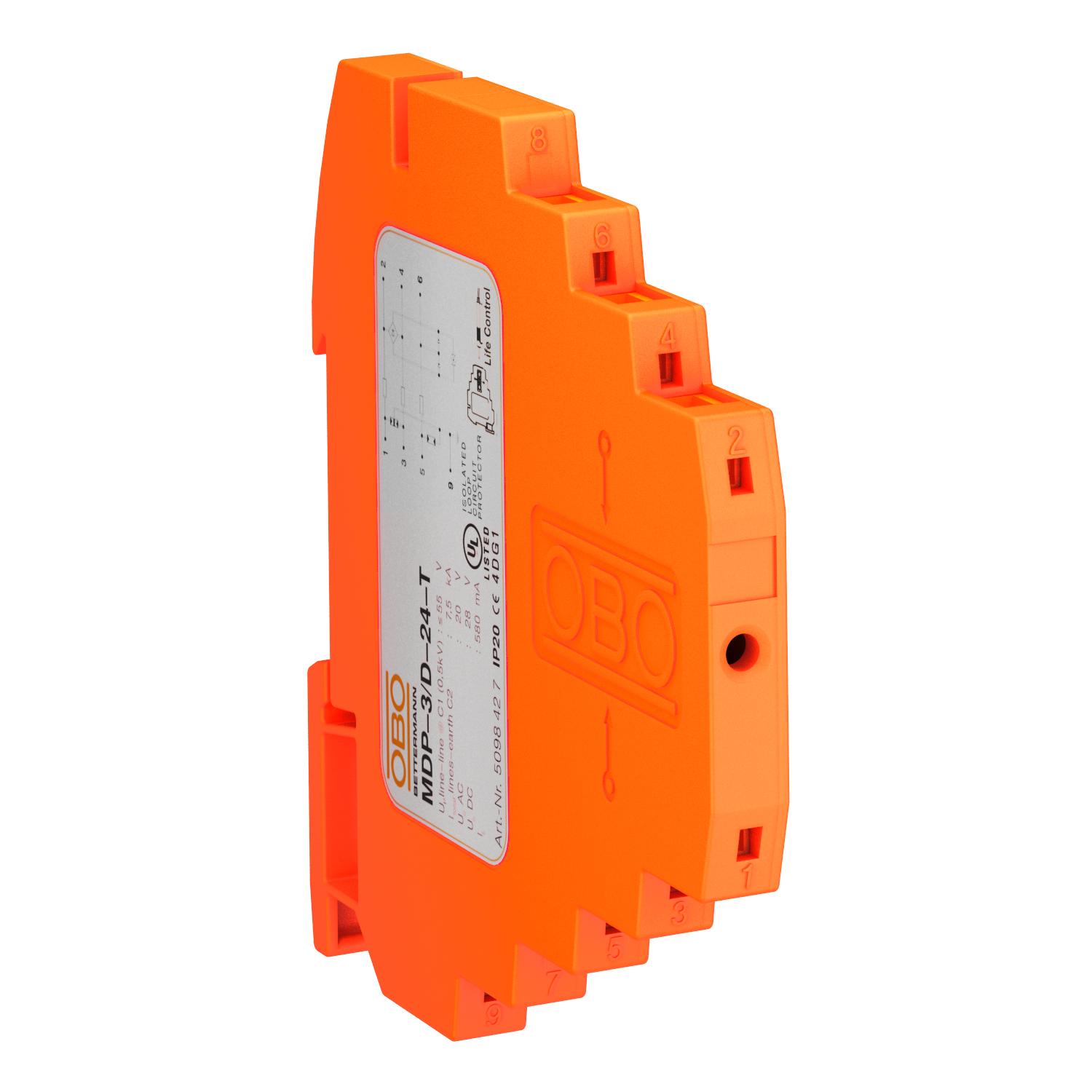

Jada-kaitseseade, 3 poolust, variant 24 V 3 | 20 | 28 | Klemm

Jada-kaitseseade, 3 poolust, variant 24 V

Artikli nr. 5098427 | EAN 4012195406877

Artikli nr. / Tüüp

Pooluste arv

Suurim talitluspinge AC	20 V

Suurim talitluspinge DC	28 V

pistiksüsteem	Klemm

Toote kirjeldus

Toote kirjeldus

Testfunktsiooniga piksebarjäär; mudel 24V

• Nimivool 0,58 A
• Kaitseseade mitmesoonelistele süsteemidele
• Otsene varjestusmaandus ja kruvideta kinnitusklemmidega
• Ruumisäästev 8,7 mm laius
• Katsetusseadmega OBO Life Control kontrollitav
• Suur ribalaius kuni 100 MHz
• UL-registreeritud (4DG1)

Kasutamine: Universaalne kasutamine 35 mm DIN-profiillatil igas standardses jaotuskeskuses.

Tehnilised andmed

Tehnilised andmed

Heakskiidud	UL
Isolatsioonitakistus	>100 MΩ
Jäiga ühenduse pesa max läbimõõt	2,5 mm²
Jäiga ühenduspesa min läbimõõt	0,14 mm²
Järjestikune takistus soone kohta	2,35 Ω ± 5 %
kaitseklass	IP20
Kaitsetase @ C1	<65 V
Kaitsetase soon - maa	<800 V
Kaitsetase soon - soon	<55 V
Kategorie	Tüüp 1+2+3 / D1+C2+C1
Katsestandard	IEC 61643-21
Kogu lahendusvool (10/350)	D1: 1,5 kA
Kogu lahendusvool (8/20)	7,5 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt	Klass I+II+III / D1+C2+C1
Lisakontakt	ei
LPZ	0→3
Maandus:	DIN-latt
Mahtuvus (soon-maa)	<40 pF
Mahtuvus (soon-soon)	<40 pF
Mitmekordse juhtme ühenduspesa max läbimõõt	1,5 mm²
Mitmekordse juhtme ühenduspesa min läbimõõt	0,14 mm²

Mõõde	24V
Nimipinge	24 V
Nominaalne koormusvool AC	0,4 A
Nominaalne koormusvool DC	0,58 A
Painduva ühenduse pesa min läbilõige	0,14 mm²
Painduva ühenduspesa max läbimõõt	2,5 mm²
Piirikute seire	ei
Piirsagedus	100 MHz
pistiksüsteem	Klemm
Plahvatuskindel mudel	ei
Pooluste arv	3
Rakendustemperatuuri vahemiku max	80 °C
Rakendustemperatuuri vahemiku min	-40 °C
Seadme signalisatsioon	loetav
Sisestuse summutus (Insertion loss)	≤3 dB
Suurim talitluspinge AC	20 V
Suurim talitluspinge DC	28 V
Tõukevoolukindlus soon – maa	C2: 5 kV / 2,5 kA (8/20µs)
Tõukevoolukindlus soon – soon	C1: 0,5 kV / 0,25 kA (8/20µs)
Varje ühendus	jah
Varjestus	otse
