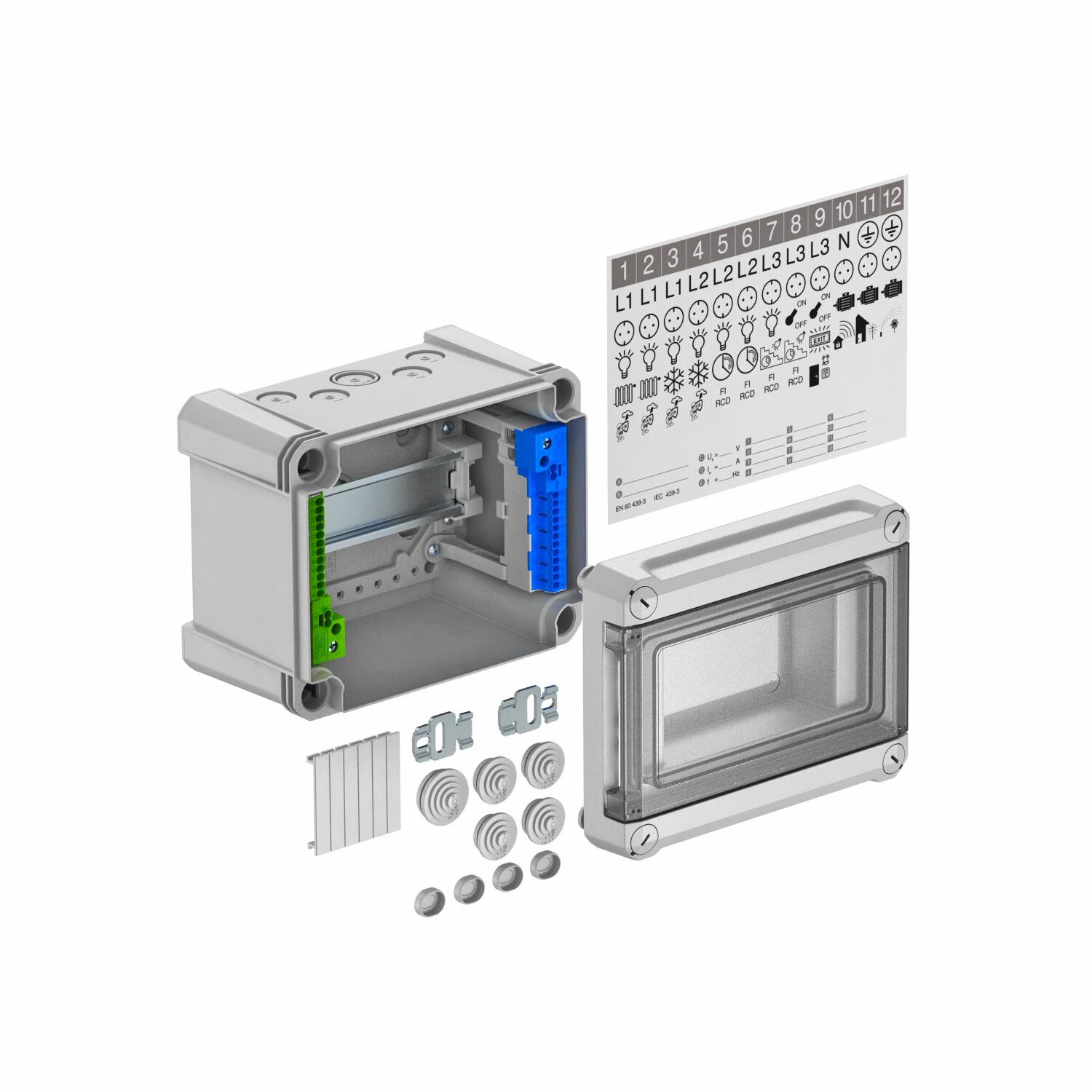

Jaotuskilp, 5 jaotusüksust, klemmiliistuga, polükarbonaat

Artikli nr. 2008844 | EAN 4012196465750

2008844 / SDB 05 PC
191 mm
151 mm
126 mm
Pistik
Toote kirjeldus
Toote kirjeldus
Klemmliistuga jaotuskilp turvaliseks voolu jagamiseks nii sise- kui ka välistingimustes, vastavalt standardile IEC 439-3. Eelmonteeritud 35 mm DIN-latiga. Kaitseklass IP66 ja löögikindlusklass IK06. Läbipaistev kruvitav kaas, väljalõikega.

- kaitseisolatsiooniga, max 5 jaotusüksuse jaoks

- klemmiliistukomplekt: üks PE/N klemm (1 × 25 mm² ja 1 × 16 mm² kruviklemmi, 2 × 4 mm² ja 12 × 2,5 mm² pistikklemmi), mini-DIN-latt, paigaldusjuhend ja kinnituskomplekt

- märgistussildid ühendatud tarbijatele

- 4 elastset kaabli- ja juhtmesisendit Ø 20 mm kaabliläbimõõdule 0-17 mm

- 1 elastne kaabli- ja juhtmesisend Ø 25 mm kaabliläbimõõdule 0-22 mm

- 4 väljamurtavat ava Ø 20 mm üleval ja all

- 1 väljamurtav kombiava Ø 20/25 mm üleval ja all

- 4 kinnituskruvide kattekorki

- 2 roostevabast terasest väliskinnitust

- katteriba mittekasutatavatele jaotusüksustele
Sobib paigaldamiseks sise- ja välistingimustes;
standardi DIN EN 61439 alusel VDE kontrollitud;
Tarvikud
· Klemmliistude komplekt sisaldab ühte PE/N-klemmi (1 × 25 mm² ja 1 × 16 mm² kruviklemmi kohta; 2 × 4 mm² ja 12 × 2,5 mm² vedruklemmi), mini-DIN-profiillatti, paigaldusjuhendit ja kinnituskomplekti
· isenakkuvaid piktogramme installatsiooni tähistamiseks;
· nelja elastset Ø 20 mm kaabli- ja juhtmesisseviiku 0–17 mm läbimõõduga kaablile
· elastset Ø 25 mm kaabli- ja juhtmesisseviiku 0–22 mm läbimõõduga kaablile
· kaht roostevabast terasest välist kinnitust
· katteribasid kasutamata jagamisüksuste sulgemiseks
Nimivool 40 A
Võimsuskadu 40K juures 19 W
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • UV-KINDEL
  • Leegile vastupidav 850°C
  • halogeenivaba, ei sisalda kloori, fluori ja broomi
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Kaitseaste IP 66
  • Sisend M20
  • Sisend M25
  • Meeterkeere
  • Nimipinge 400 V
  • IK-klass 08
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 3,6802 kg CO₂e / 1 Tükk
DIN-latt jah
EMC-teostus ei
kaitseklass IP66
Kaitsemäär IK-kood IK08.
Katte tüüp Kaas
Klemmid Pistik
Kõrgus 126 mm
Läbipaistev kaas jah
Laius 151 mm
Laius jaotusüksustes 5
Lukuga ei
Materjal Polükarbonaat
Montaažiplaadiga ei
Mõõde 190x150x125
Nimipinge 400 V
Nimivool 40 A
Paigaldusvõimalus jah
Pikkus 191 mm
Ridade arv 1
Väikejaoturikaane tüüp väljalõikega
Väikeste paigaldusharukarpide montaaž Ehitus
Värv helehall; RAL 7035
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Kõrgus Klemmid Artikli nr. Kogus kl. VKE
SDB 05 PC 191 mm 151 mm 126 mm Pistik 2008844
1 Tükki
