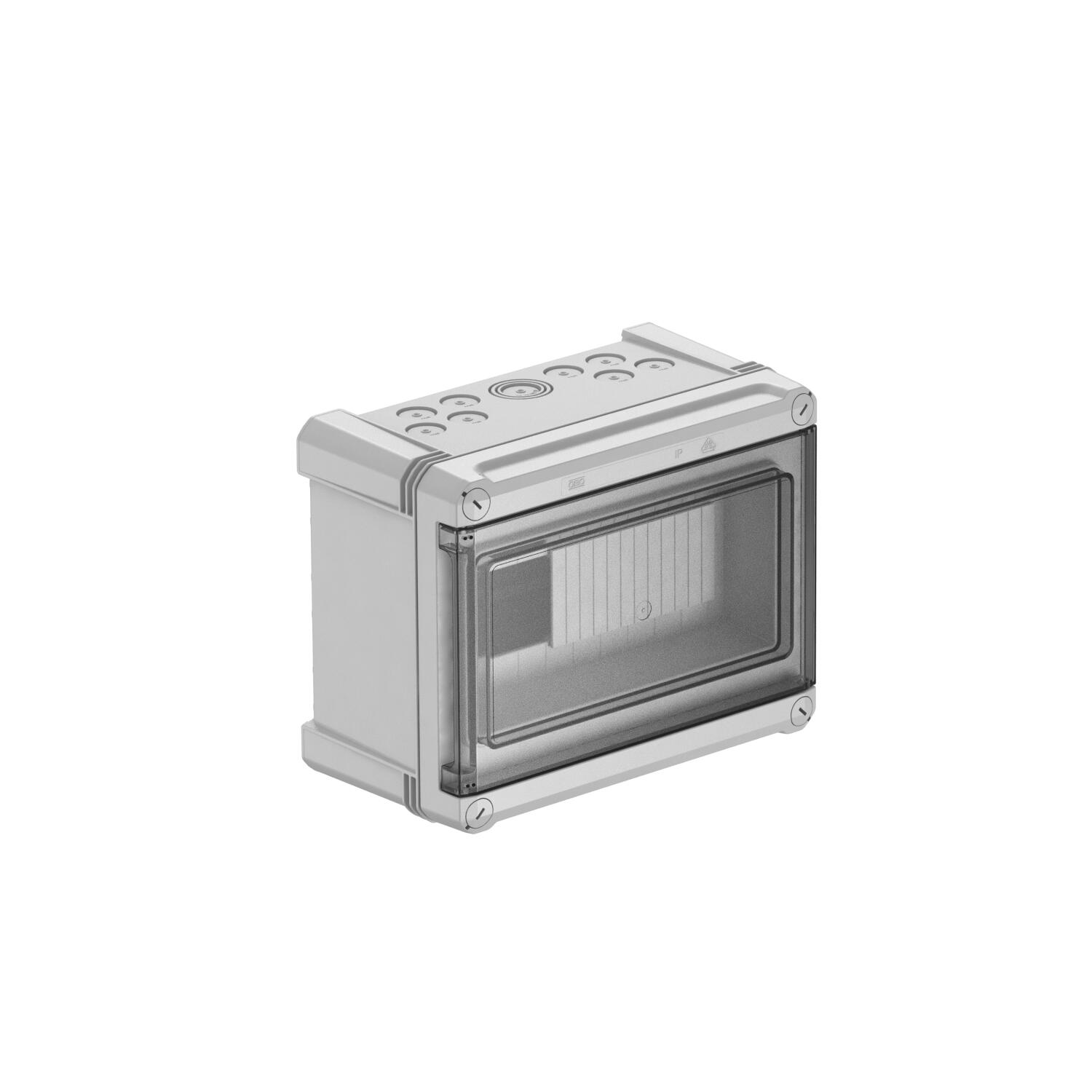

Jaotuskilp, 9 jaotusüksust, tühi, polüstürool
Artikli nr. 2008828 | EAN 4012196465729
- Toote kirjeldus
-

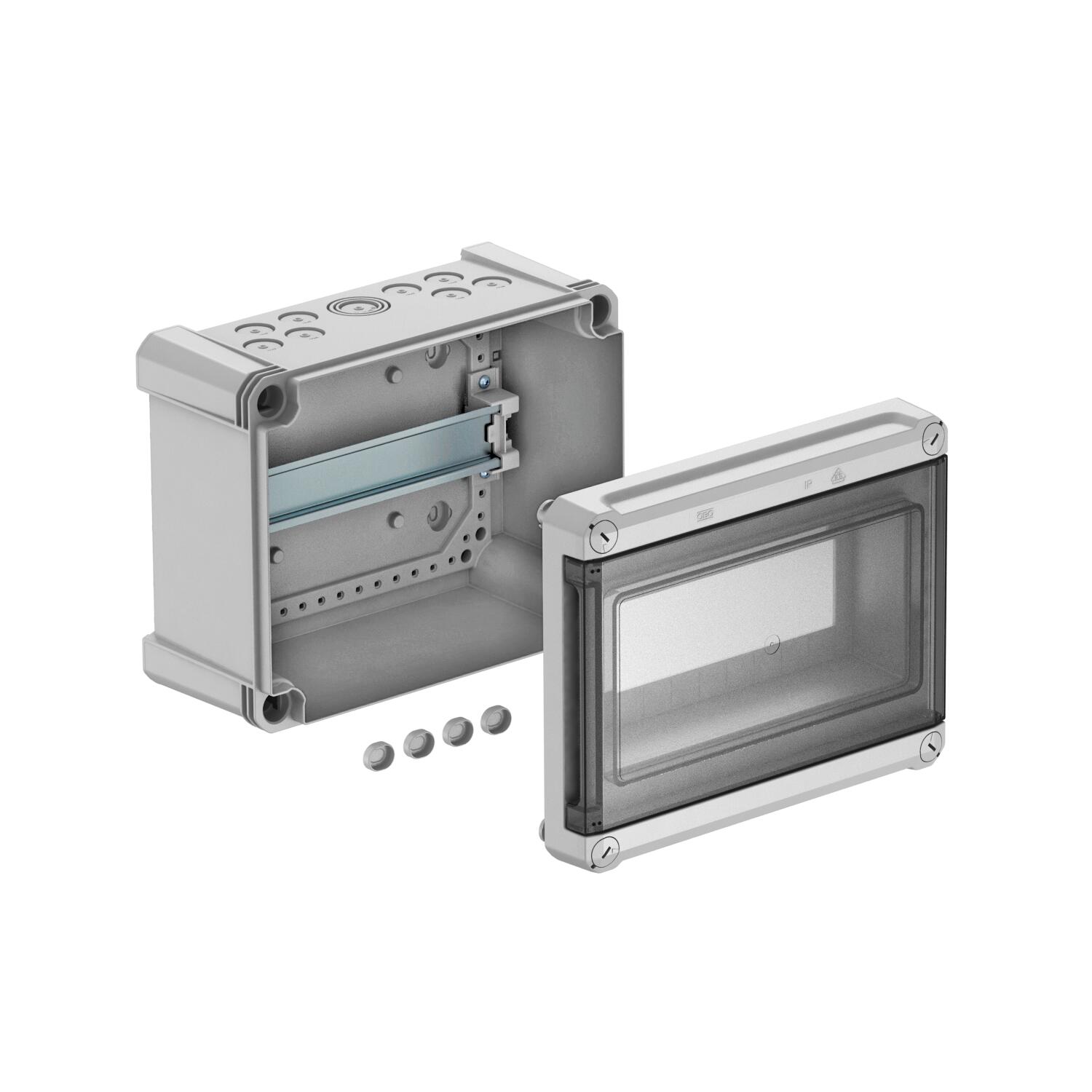

Toote kirjeldusJaotuskilp pindpaigaldamiseks, voolu jagamiseks nii sise- kui ka kaitstud välistingimustesse, vastavalt standardile IEC 439-3. Eelmonteeritud 35 mm DIN-latiga. Kaitseklass IP66 ja löögikindlusklass IK07. Läbipaistev kruvitav kaas, väljalõikega.
- kaitseisolatsiooniga maksimaalselt 9 jaotusüksusele
- 8 väljamurdeava Ø 20 mm üleval ja all
- 1 kombineeritud väljamurdeava Ø 20/25/32 mm üleval ja all
- 4 kruvikattekorki
PS-jaotuskilbid sobivad paigaldamiseks nii sise- kui ka kaitstud välistingimustesse.
Nimivool 63 A
Võimsuskadu 40 K juures 20,7 W
-
- Tehnilised andmed
-
Tehnilised andmed
DIN-latt jah EMC-teostus ei kaitseklass IP66 Kaitsemäär IK-kood IK07. Katte tüüp Kaas Kõrgus 126 mm Läbipaistev kaas jah Laius 191 mm Laius jaotusüksustes 9 Lukuga ei Materjal Polüstüreen Montaažiplaadiga ei Mõõde 240x191x125 Nimipinge 400 V Nimivool 63 A Paigaldusvõimalus jah Pikkus 241 mm Ridade arv 1 Väikejaoturikaane tüüp väljalõikega Väikeste paigaldusharukarpide montaaž Ehitus Värv helehall; RAL 7035 - Kõik tüübid
- Allalaadimised
-
Tooteleht SDB 09L PS / 2008828 , 0.29MB , pdfEÜ vastavusdeklaratsioon SDB 09L PS / 2008828 , 0.06MB , pdfREACH Vastavusdeklaratsioon SDB 09L PS / 2008828 , 0.12MB , pdfRoHS Vastavusdeklaratsioon SDB 09L PS / 2008828 , 0.13MB , pdfMärgiste kasutamise luba VDE-märgiste kasutamise luba, jaotuskilp SDB... , 0.16MB , pdfKasutusjuhend Puurimisšabloon X16, SDB09 , 0.09MB , pdf
