Kaabliredel 110, 6 m C30 FT 6000 | 400 | 1,5 | ei

Kaabliredel 110, 6 m C30 FT

Artikli nr. 6209824 | EAN 4012196431656

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel küljekõrgusega 110 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp 2056.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	10,182 kg CO₂e / 1 Meeter
Haruprao suurus	16,50
Kasulik ristlõige	360 cm²
Kasulik ristlõige	36000 mm²
Kõrgus	110 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	400 mm
Materjal	Teras
Mõõde	110x400x6000
Mõõt B	400 mm
Pika sildega teostus	ei
Pikkus	6000 mm
Pikkus	6000 ft

Pinnakate	Kuumtsingitud kastmismeetodil
Pulga kinnitus	keevitatud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Tugedevaheline kaugus 2,0 m	3 kN/m
Tugedevaheline kaugus 2,5 m	2 kN/m
Tugedevaheline kaugus 3,0 m	1,4 kN/m
Tugedevaheline kaugus 3,5 m	1,05 kN/m
Tugedevaheline kaugus 4,0m	0,8 kN/m
Värv	zinc

Tehnilised andmed

Kaabliredeli, tüüp LCIS 110, koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	ei	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	ei	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	ei	6209824	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	ei	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	ei	6209828	m	6 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk FT	LVG 110 FT	6216548	Tükki	10 Tükki

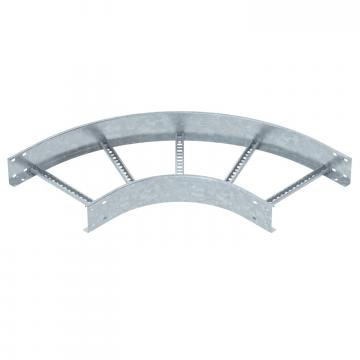

90°-poogen 110 FT	LB 90 1140 R3 FT	6225146	Tükki	1 Tükki
Multifunktsionaalne ühenduselement FT	LMFV 1140 FT	6225774	Tükki	1 Tükki
Kaas pöördriiviga FT	DRL 400 FT	6051413	m	3 m
Eraldusriiul 85 DD	TSG 85 DD	6062331	m	3 m
