Kaabliredel 60, 3 m C30 FT

Artikli nr. 6209725 | EAN 4012196431755

3000 mm
1,5 mm
ei
Toote kirjeldus

Toote kirjeldus

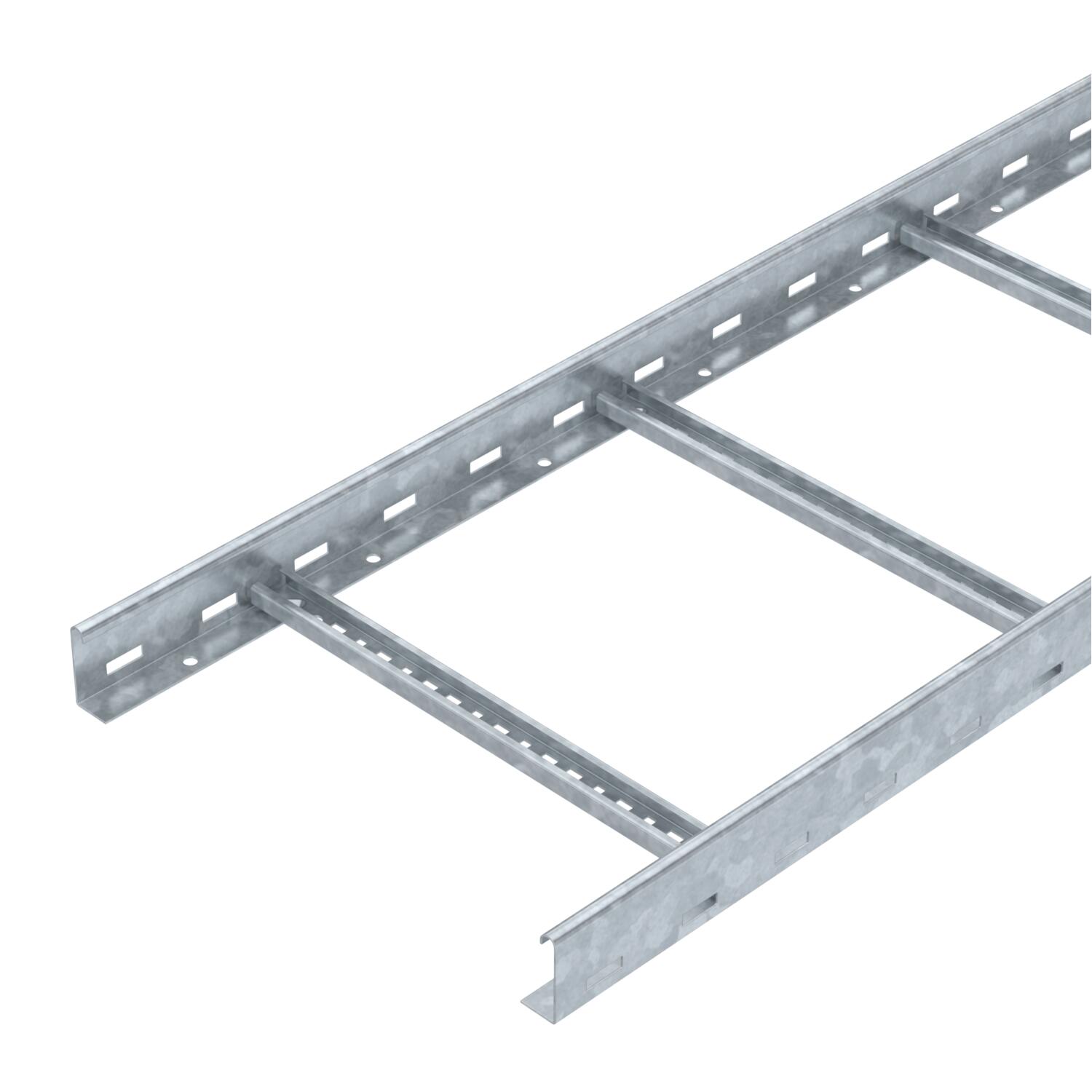

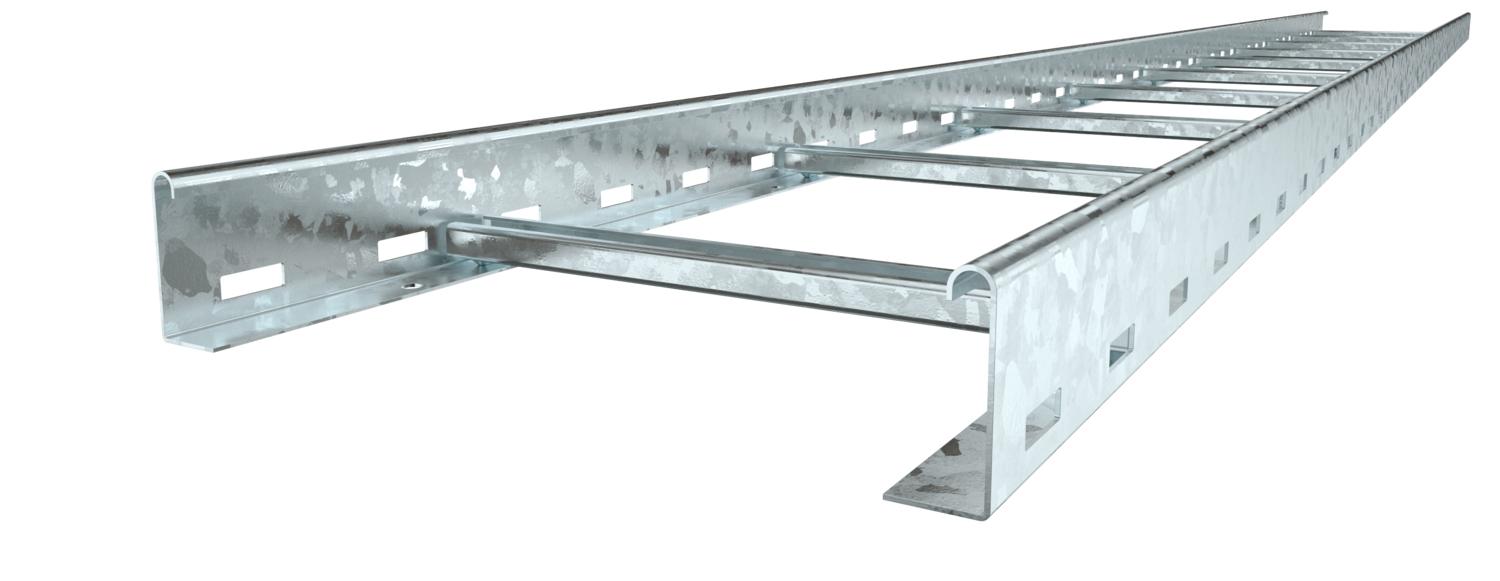

Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel, küljekõrgusega 60 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp BS-H....
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
  • Cable ladder, side height 60 mm
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 17,069 kg CO₂e / 1 Meter
Haruprao suurus 17,00
Kasulik ristlõige 16000 mm²
Kasulik ristlõige 160 cm²
Kõrgus 60 mm
Külgprofiili teostus lame profiil
Külje perforatsioon jah
Laius 400 mm
Materjal Teras

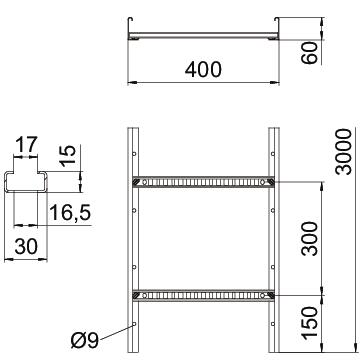

Mõõde 60x400x3000
Mõõt B 400 mm
Pika sildega teostus ei
Pikkus 3000 ft
Pikkus 3000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Pulga kinnitus keevitatud
Pulkade teostus Perforeeritud profiil
Pulkade vahekaugus 300 mm
Roostevaba teras, peitsitud ei
Tala paksus 1,5 mm
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 3,3 kN/m
Tugedevaheline kaugus 2,0 m 2 kN/m
Tugedevaheline kaugus 2,5 m 1,3 kN/m
Tugedevaheline kaugus 3,0 m 1 kN/m
Tugedevaheline kaugus 3,5 m 0,78 kN/m
Tugedevaheline kaugus 4,0m 0,4 kN/m
Värv zinc

Tehnilised andmed

Kaabliredeli LCIS 60 koormusdiagramm

Kaabliredeli LCIS 60 koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Artikli nr. Kogus kl. VKE
LCIS 610 3 FT 3000 mm 100 mm 1,5 mm ei 6209719
3 m
LCIS 620 3 FT 3000 mm 200 mm 1,5 mm ei 6209721
3 m
LCIS 630 3 FT 3000 mm 300 mm 1,5 mm ei 6209723
3 m
LCIS 640 3 FT 3000 mm 400 mm 1,5 mm ei 6209725
3 m
LCIS 650 3 FT 3000 mm 500 mm 1,5 mm ei 6209727
3 m
LCIS 660 3 FT 3000 mm 600 mm 1,5 mm ei 6209729
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk FT Jätk FT LVG 60 FT 6208843
10 Tükki
90°-poogen 60 FT 90°-poogen 60 FT LB 90 640 R3 FT 6225066
1 Tükki
Multifunktsionaalne ühenduselement FT Multifunktsionaalne ühenduselement FT LMFV 640 FT 6225734
1 Tükki
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 400 FT 6051413
3 m
Eraldusriiul 45 DD Eraldusriiul 45 DD TSG 45 DD 6062321
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaitsekate 60 Kaitsekate 60 SKH 60 OR 6222537
40 Paar
Kinnitusklamber eraldusriiuli kinnitamiseks A2 Kinnitusklamber eraldusriiuli kinnitamiseks A2 KS KL A2 6062284
30 Tükki
