Kaabliredel 60, 6 m C30 FT 6000 | 600 | 1,5 | ei

Kaabliredel 60, 6 m C30 FT

Artikli nr. 6209651 | EAN 4012196431847

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

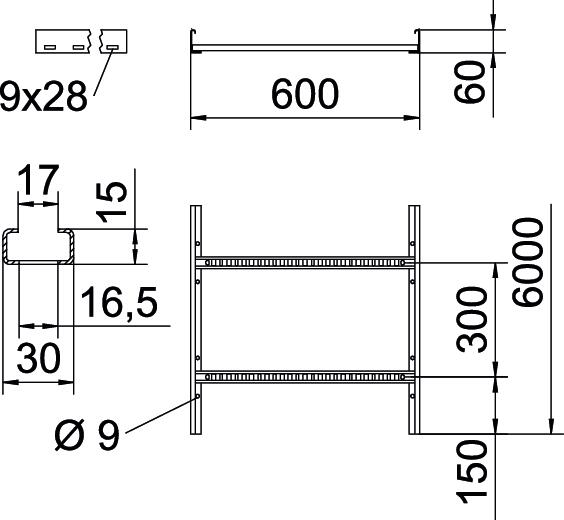

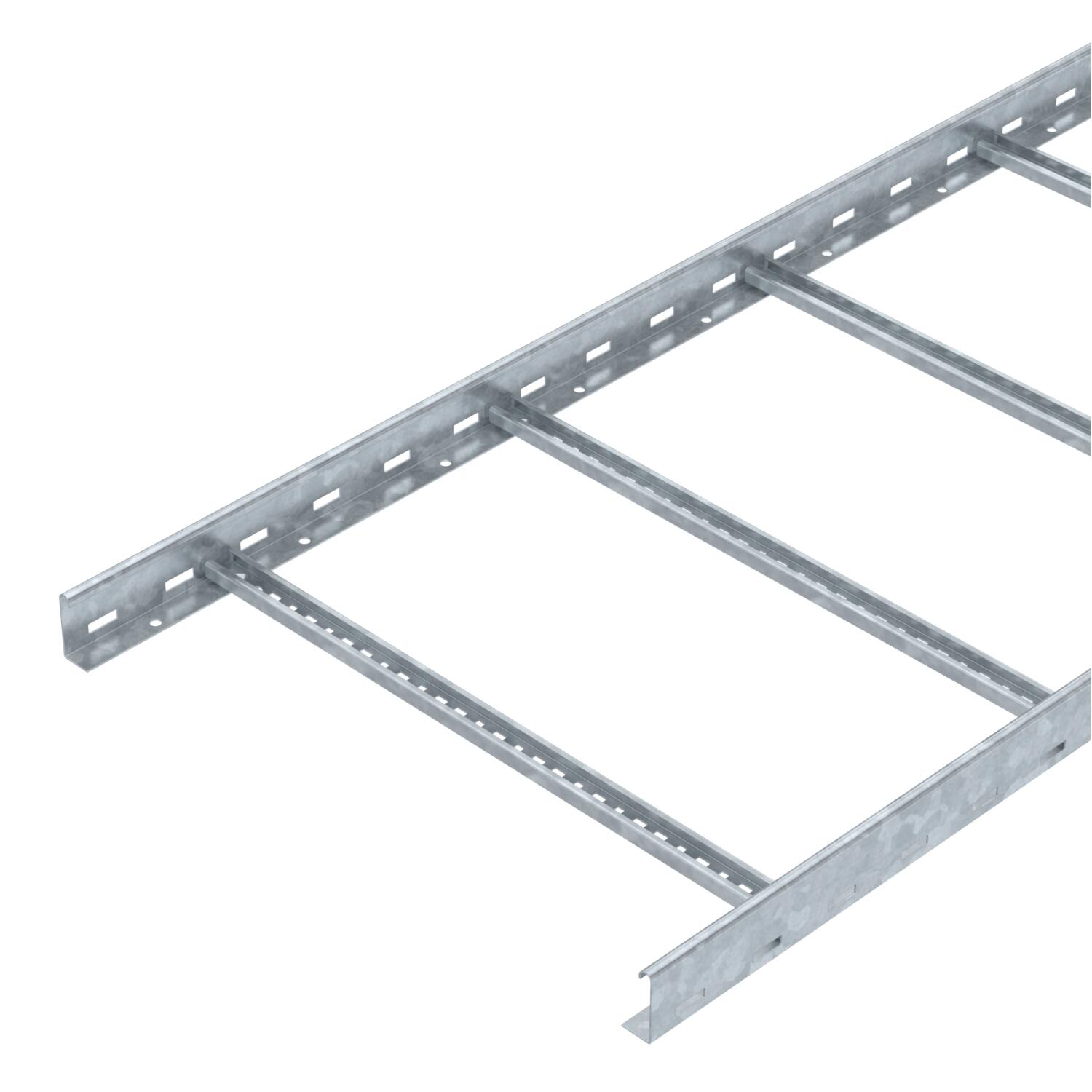

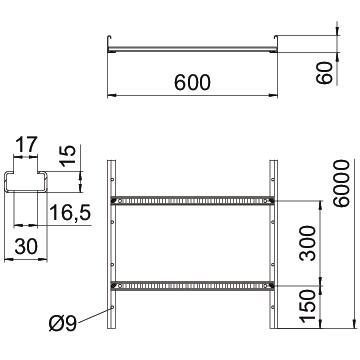

Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel, küljekõrgusega 60 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp 2056.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Mõõtmed

Haruprao suurus	16,50
Kasulik ristlõige	240 cm²
Kasulik ristlõige	24000 mm²
Kõrgus	60 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	600 mm
Materjal	Teras
Mõõde	60x600x6000
Mõõt B	600 mm
Pika sildega teostus	ei
Pikkus	6000 ft
Pikkus	6000 mm

Pinnakate	Kuumtsingitud kastmismeetodil
Pulga kinnitus	keevitatud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Tugedevaheline kaugus 1,5 m	3,3 kN/m
Tugedevaheline kaugus 2,0 m	2 kN/m
Tugedevaheline kaugus 2,5 m	1,3 kN/m
Tugedevaheline kaugus 3,0 m	1 kN/m
Tugedevaheline kaugus 3,5 m	0,78 kN/m
Tugedevaheline kaugus 4,0m	0,4 kN/m

Tehnilised andmed

Kaabliredeli LCIS 60 koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	ei	6209643	m	6 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	ei	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	ei	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	ei	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	ei	6209651	m	6 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk FT	LVG 60 FT	6208843	Tükki	10 Tükki
90°-poogen 60 FT	LB 90 660 R3 FT	6225070	Tükki	1 Tükki
Multifunktsionaalne ühenduselement FT	LMFV 660 FT	6225738	Tükki	1 Tükki
Kaas pöördriiviga FT	DRL 600 FT	6051472	m	3 m
Eraldusriiul 45 DD	TSG 45 DD	6062321	m	3 m
