Kaabliredel LCIS 60, 3 m C30 FS 3000 | 300 | 1,5 | ei

Kaabliredel LCIS 60, 3 m C30 FS

Artikli nr. 6209612 | EAN 4012196487585

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

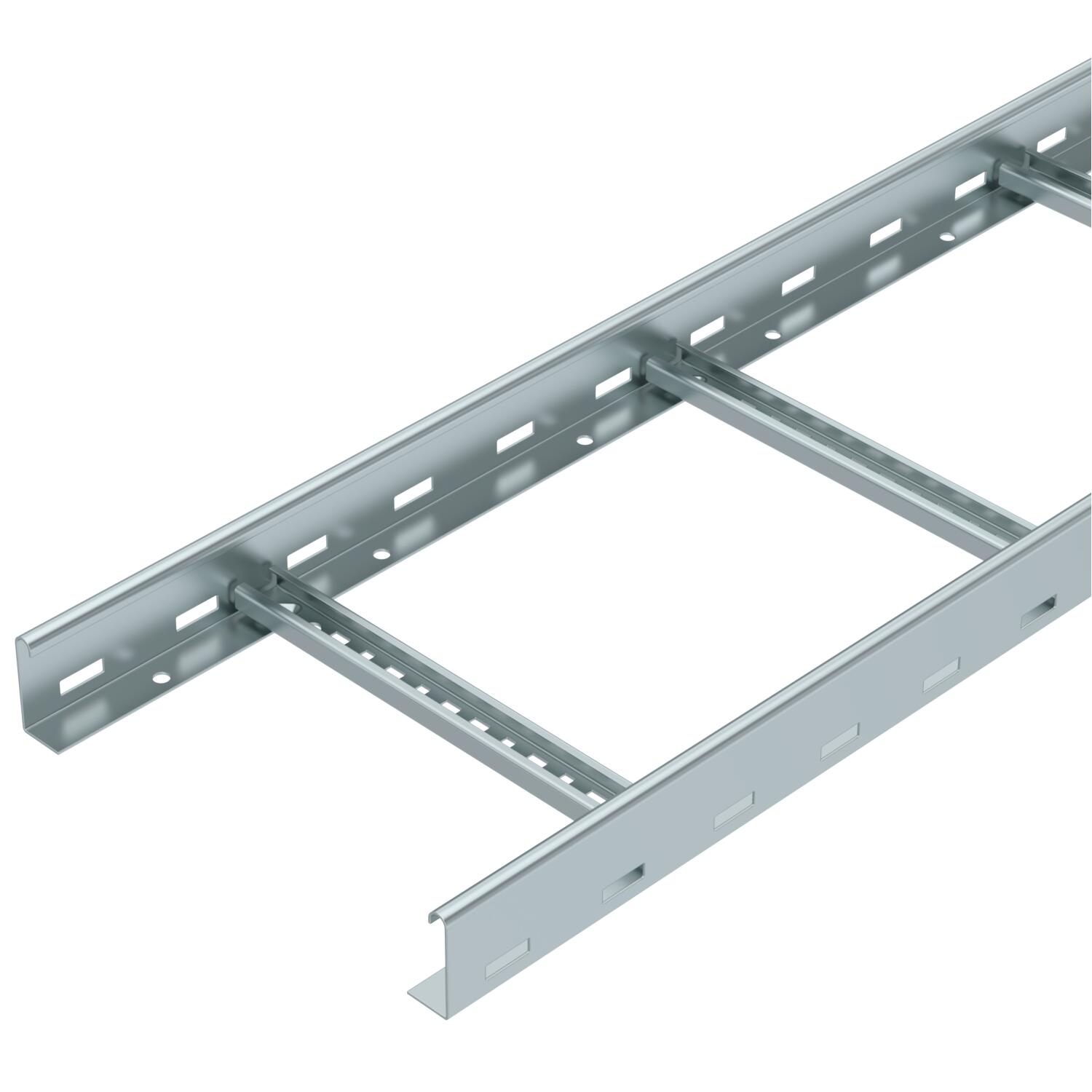

Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel, küljekõrgusega 60 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp BS-H....
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	7,21 kg CO₂e / 1 Meeter
Haruprao suurus	17,00
Kasulik ristlõige	120 cm²
Kasulik ristlõige	12000 mm²
Kõrgus	60 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	300 mm
Materjal	Teras

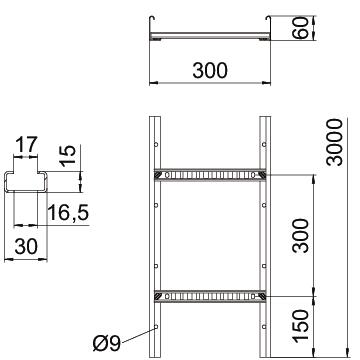

Mõõde	60x300x3000
Mõõt B	300 mm
Pika sildega teostus	ei
Pikkus	3000 ft
Pikkus	3000 mm

Pinnakate	kuumtsingitud lintmeetodil
Pulga kinnitus	keevitatud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Tugedevaheline kaugus 1,5 m	3,3 kN/m
Tugedevaheline kaugus 2,0 m	2 kN/m
Tugedevaheline kaugus 2,5 m	1,3 kN/m
Tugedevaheline kaugus 3,0 m	1 kN/m
Tugedevaheline kaugus 3,5 m	0,78 kN/m
Tugedevaheline kaugus 4,0m	0,4 kN/m
Värv	zinc

Tehnilised andmed

Kaabliredeli LCIS 60 koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
LCIS 610 3 FS	3000 mm	100 mm	1,5 mm	ei	6209608	m	3 m
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	ei	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	ei	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	ei	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	ei	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	ei	6209618	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk FS	LVG 60 FS	6208840	Tükki	10 Tükki
90°-poogen 60 FS	LB 90 630 R3 FS	6225044	Tükki	1 Tükki
Multifunktsionaalne ühenduselement FS	LMFV 630 FS	6225712	Tükki	1 Tükki
Kaas pöördriiviga FS	DRL 300 FS	6052304	m	3 m
Eraldusriiul 45 FS	TSG 45 FS	6062033	m	3 m
