Kaabliredel LCIS 60, 6 m C30 A2 6000 | 300 | 1,5 | ei

Kaabliredel LCIS 60, 6 m C30 A2

Artikli nr. 6207254 | EAN 4012196431694

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

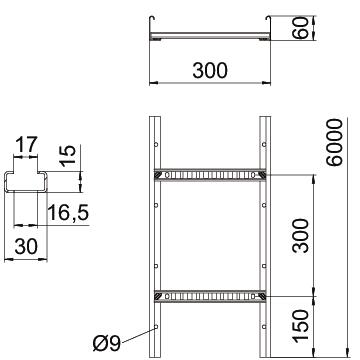

Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel küljekõrgusega 60 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp 2056.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	15,166 kg CO₂e / 1 Meeter
Haruprao suurus	16,50
Kasulik ristlõige	12000 mm²
Kasulik ristlõige	120 cm²
Kõrgus	60 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	300 mm
Materjal	Roostevaba teras 1.4301
Mõõde	60x300x6000
Mõõt B	300 mm
Pika sildega teostus	ei
Pikkus	6000 ft
Pikkus	6000 mm

Pinnakate	hele, järeltöödeldud
Pulga kinnitus	keevitatud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	jah
Tala paksus	1,5 mm
Toimetagamine	ei
Tugedevaheline kaugus 1,5 m	3,3 kN/m
Tugedevaheline kaugus 2,0 m	2 kN/m
Tugedevaheline kaugus 2,5 m	1,3 kN/m
Tugedevaheline kaugus 3,0 m	1 kN/m
Tugedevaheline kaugus 3,5 m	0,78 kN/m
Tugedevaheline kaugus 4,0m	0,4 kN/m
Värv	roostevaba teras

Tehnilised andmed

Kaabliredeli LCIS 60 koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	ei	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	ei	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	ei	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	ei	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	ei	6207260	m	6 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk A2	LVG 60 A2	6208846	Tükki	10 Tükki

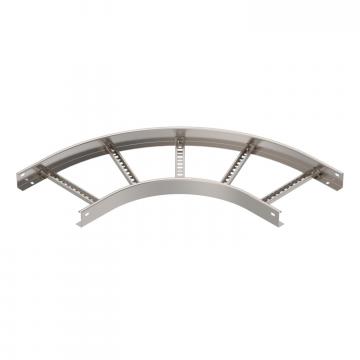

90°-poogen 60 A2	LB 90 630 R3 A2	6225084	Tükki	1 Tükki
Kaas pöördriiviga A2	DRL 300 A2	6052908	m	3 m
Eraldusriiul 45 A2	TSG 45 A2	6062025	m	3 m
