Kaabliredel LG 110, 3 m VS FS 3000 | 500 | 1,5 | ei | Teras | kuumtsingitud lintmeetodil

Kaabliredel LG 110, 3 m VS FS

Artikli nr. 6216413 | EAN 4012195064534

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Materjal	Teras

Pinnakate	kuumtsingitud lintmeetodil

Toote kirjeldus

Toote kirjeldus

Perforeeritud küljetalaga kaabliredel küljekõrgusega 110 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	11,074 kg CO₂e / 1 Meeter
Haruprao suurus	16,50
Kasulik ristlõige	475 cm²
Kasulik ristlõige	47500 mm²
Kõrgus	110 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	500 mm
Materjal	Teras

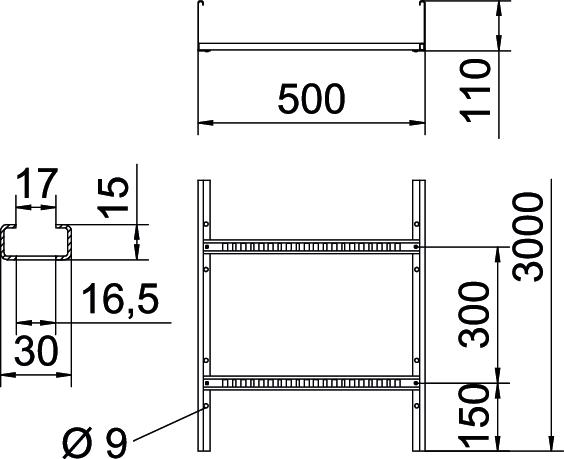

Mõõde	110x500x3000
Mõõt B	500 mm
Mõõtmed	110x500x3000
Pika sildega teostus	ei
Pikkus	3000 ft
Pikkus	3000 mm

Pinnakate	kuumtsingitud lintmeetodil
Pulga kinnitus	pimeneeditud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Tugedevaheline kaugus 2,0 m	3,1 kN/m
Tugedevaheline kaugus 2,5 m	2 kN/m
Tugedevaheline kaugus 3,0 m	1,4 kN/m
Tugedevaheline kaugus 3,5 m	0,9 kN/m
Tugedevaheline kaugus 4,0m	0,65 kN/m
Tugedevaheline kaugus 4,5 m	0,5 kN/m
Tugedevaheline kaugus 5,0 m	0,5 kN/m
Värv	zinc

Tehnilised andmed

Kaabliredeli (tüüp LG 110 VS) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
LG 112 VS 3 FS	3000 mm	200 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216404	m	3 m
LG 113 VS 3 FS	3000 mm	300 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216407	m	3 m
LG 114 VS 3 FS	3000 mm	400 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216410	m	3 m
LG 115 VS 3 FS	3000 mm	500 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216413	m	3 m
LG 116 VS 3 FS	3000 mm	600 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216416	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk FS	LVG 110 FS	6216545	Tükki	10 Tükki
Multifunktsionaalne ühenduselement FS	LMFV 1150 FS	6225756	Tükki	1 Tükki
Kaas pöördriiviga FS	DRL 500 FS	6052509	m	3 m
Eraldusriiul 85 FS	TSG 85 FS	6062114	m	3 m
