Kaabliredel LG 110, 6 m VS FS 6000 | 300 | 1,5 | ei | Teras | kuumtsingitud lintmeetodil
morepic-1 morepic-2 video-1 video-2

Kaabliredel LG 110, 6 m VS FS

Artikli nr. 6216445 | EAN 4012195065319

6000 mm
1,5 mm
ei
Teras
kuumtsingitud lintmeetodil
Toote kirjeldus

Toote kirjeldus

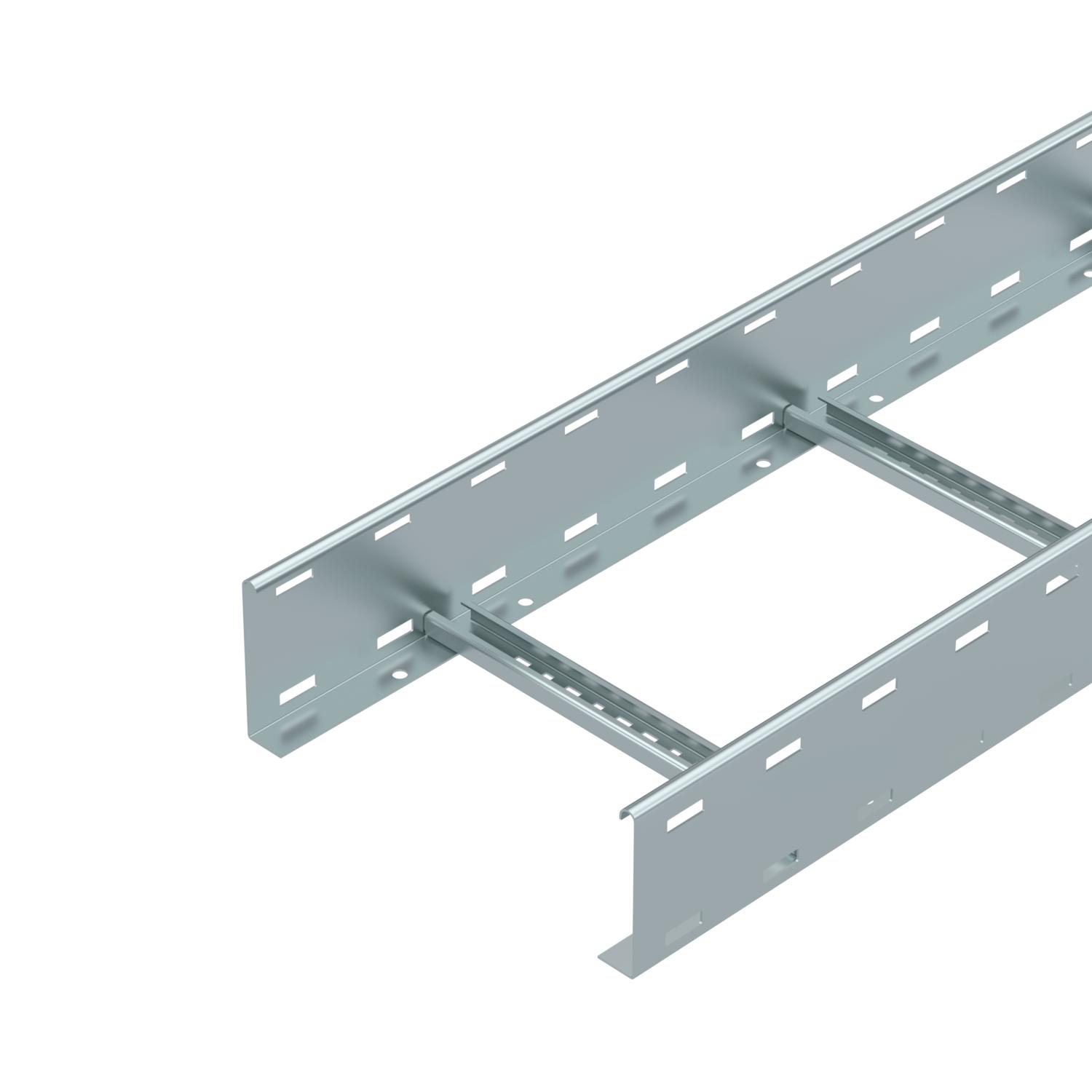

Perforeeritud küljetalaga kaabliredel küljekõrgusega 110 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
  • Cable ladder, side height 110 mm
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 0,925 kg CO₂e / 1 Meeter
Haruprao suurus 16,50
Kasulik ristlõige 283 cm²
Kasulik ristlõige 28300 mm²
Kõrgus 110 mm
Külgprofiili teostus lame profiil
Külje perforatsioon jah
Laius 300 mm
Materjal Teras

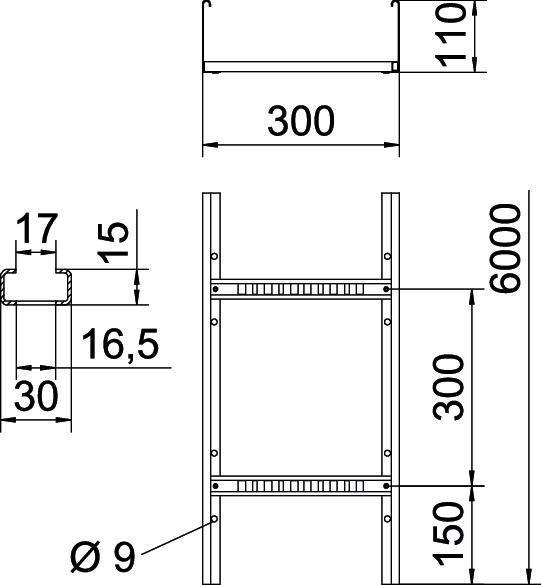

Mõõde 110x300x6000
Mõõt B 300 mm
Mõõtmed 110x300x6000
Pika sildega teostus ei
Pikkus 6000 ft
Pikkus 6000 mm
Pinnakate kuumtsingitud lintmeetodil
Pulga kinnitus pimeneeditud
Pulkade teostus Perforeeritud profiil
Pulkade vahekaugus 300 mm
Roostevaba teras, peitsitud ei
Tala paksus 1,5 mm
Toimetagamine ei
Tugedevaheline kaugus 2,0 m 3,1 kN/m
Tugedevaheline kaugus 2,5 m 2 kN/m
Tugedevaheline kaugus 3,0 m 1,4 kN/m
Tugedevaheline kaugus 3,5 m 0,9 kN/m
Tugedevaheline kaugus 4,0m 0,65 kN/m
Tugedevaheline kaugus 4,5 m 0,5 kN/m
Tugedevaheline kaugus 5,0 m 0,5 kN/m
Värv zinc

Tehnilised andmed

Kaabliredeli (tüüp LG 110 VS) koormusdiagramm

Kaabliredeli (tüüp LG 110 VS) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
LG 112 VS 6 FS 6000 mm 200 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6216442
6 m
LG 113 VS 6 FS 6000 mm 300 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6216445
6 m
LG 114 VS 6 FS 6000 mm 400 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6216448
6 m
LG 115 VS 6 FS 6000 mm 500 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6216451
6 m
LG 116 VS 6 FS 6000 mm 600 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6216454
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk FS Jätk FS LVG 110 FS 6216545
10 Tükki
Multifunktsionaalne ühenduselement FS Multifunktsionaalne ühenduselement FS LMFV 1130 FS 6225752
1 Tükki
Eraldusriiul 85 FS Eraldusriiul 85 FS TSG 85 FS 6062114
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaitsekate Kaitsekate SKH 110 OR 6222553
20 Paar
Kaas pöördriiviga FS Kaas pöördriiviga FS DRL 300 FS 6052304
3 m
Kinnitusklamber eraldusriiuli kinnitamiseks A2 Kinnitusklamber eraldusriiuli kinnitamiseks A2 KS KL A2 6062284
30 Tükki
