Kaabliredel LG 110, 6 m VS FS 6000 | 400 | 1,5 | ei | Teras | kuumtsingitud lintmeetodil

Kaabliredel LG 110, 6 m VS FS

Artikli nr. 6216448 | EAN 4012195065326

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Materjal	Teras

Pinnakate	kuumtsingitud lintmeetodil

Toote kirjeldus

Toote kirjeldus

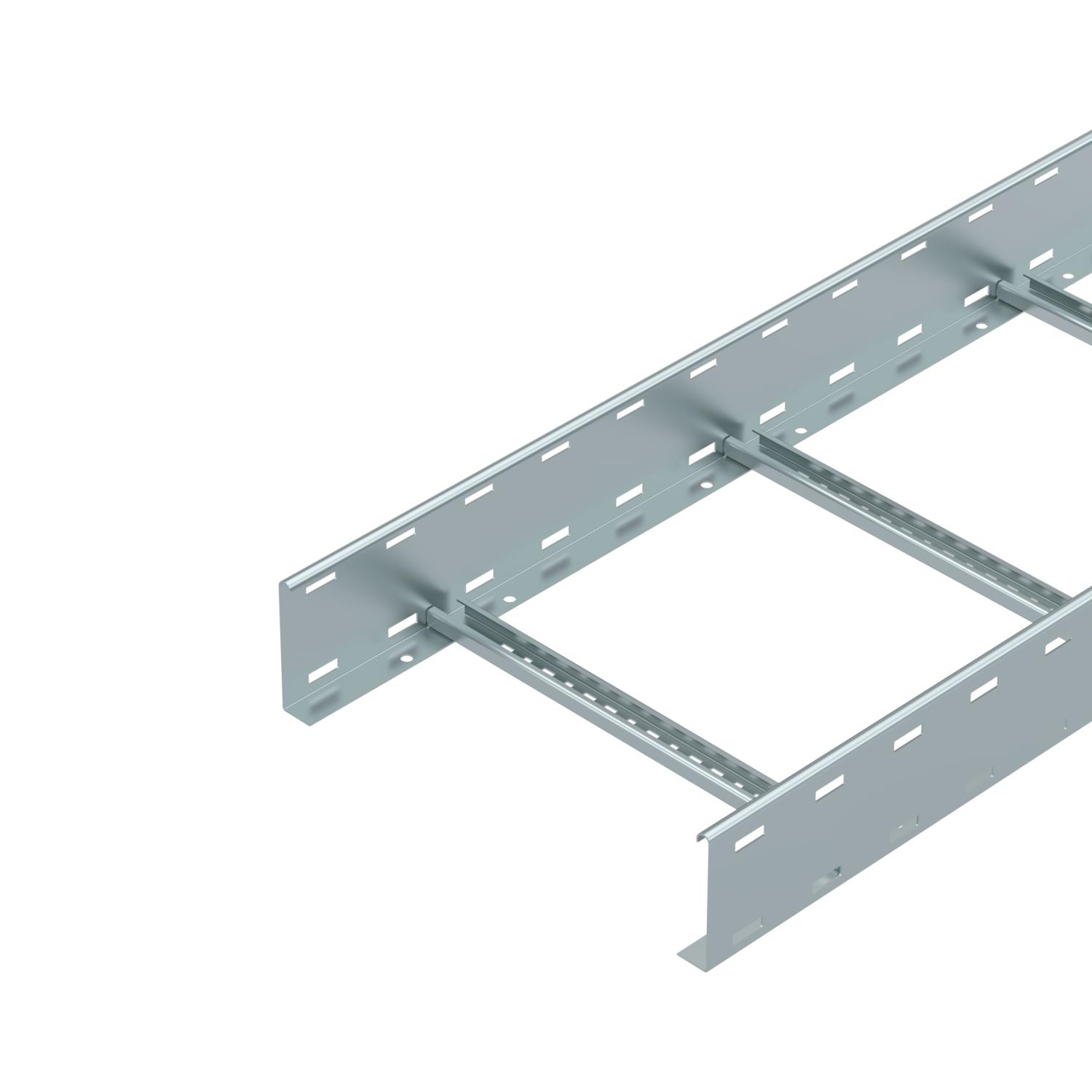

Perforeeritud küljetalaga kaabliredel küljekõrgusega 110 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	10,466 kg CO₂e / 1 Meeter
Haruprao suurus	16,50
Kasulik ristlõige	37800 mm²
Kasulik ristlõige	378 cm²
Kõrgus	110 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	400 mm
Materjal	Teras

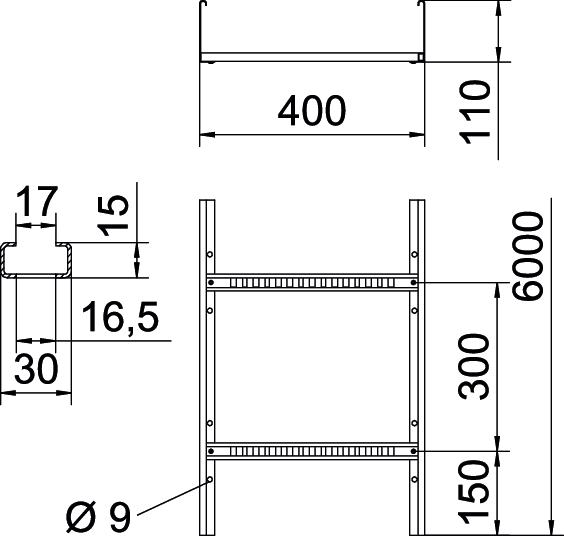

Mõõde	110x400x6000
Mõõt B	400 mm
Mõõtmed	110x400x6000
Pika sildega teostus	ei
Pikkus	6000 mm
Pikkus	6000 ft

Pinnakate	kuumtsingitud lintmeetodil
Pulga kinnitus	pimeneeditud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Tugedevaheline kaugus 2,0 m	3,1 kN/m
Tugedevaheline kaugus 2,5 m	2 kN/m
Tugedevaheline kaugus 3,0 m	1,4 kN/m
Tugedevaheline kaugus 3,5 m	0,9 kN/m
Tugedevaheline kaugus 4,0m	0,65 kN/m
Tugedevaheline kaugus 4,5 m	0,5 kN/m
Tugedevaheline kaugus 5,0 m	0,5 kN/m
Värv	zinc

Tehnilised andmed

Kaabliredeli (tüüp LG 110 VS) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216442	m	6 m
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216445	m	6 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216448	m	6 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216451	m	6 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216454	m	6 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk FS	LVG 110 FS	6216545	Tükki	10 Tükki
Multifunktsionaalne ühenduselement FS	LMFV 1140 FS	6225754	Tükki	1 Tükki
Kaas pöördriiviga FS	DRL 400 FS	6052401	m	3 m
Eraldusriiul 85 FS	TSG 85 FS	6062114	m	3 m
