Kaabliredel LG 110, 6 m VS FT 6000 | 300 | 1,5 | ei | Teras | Kuumtsingitud kastmismeetodil
morepic-1 morepic-2 video-1 video-2

Kaabliredel LG 110, 6 m VS FT

Artikli nr. 6216468 | EAN 4012195065388

6000 mm
1,5 mm
ei
Teras
Kuumtsingitud kastmismeetodil
Toote kirjeldus
Toote kirjeldus

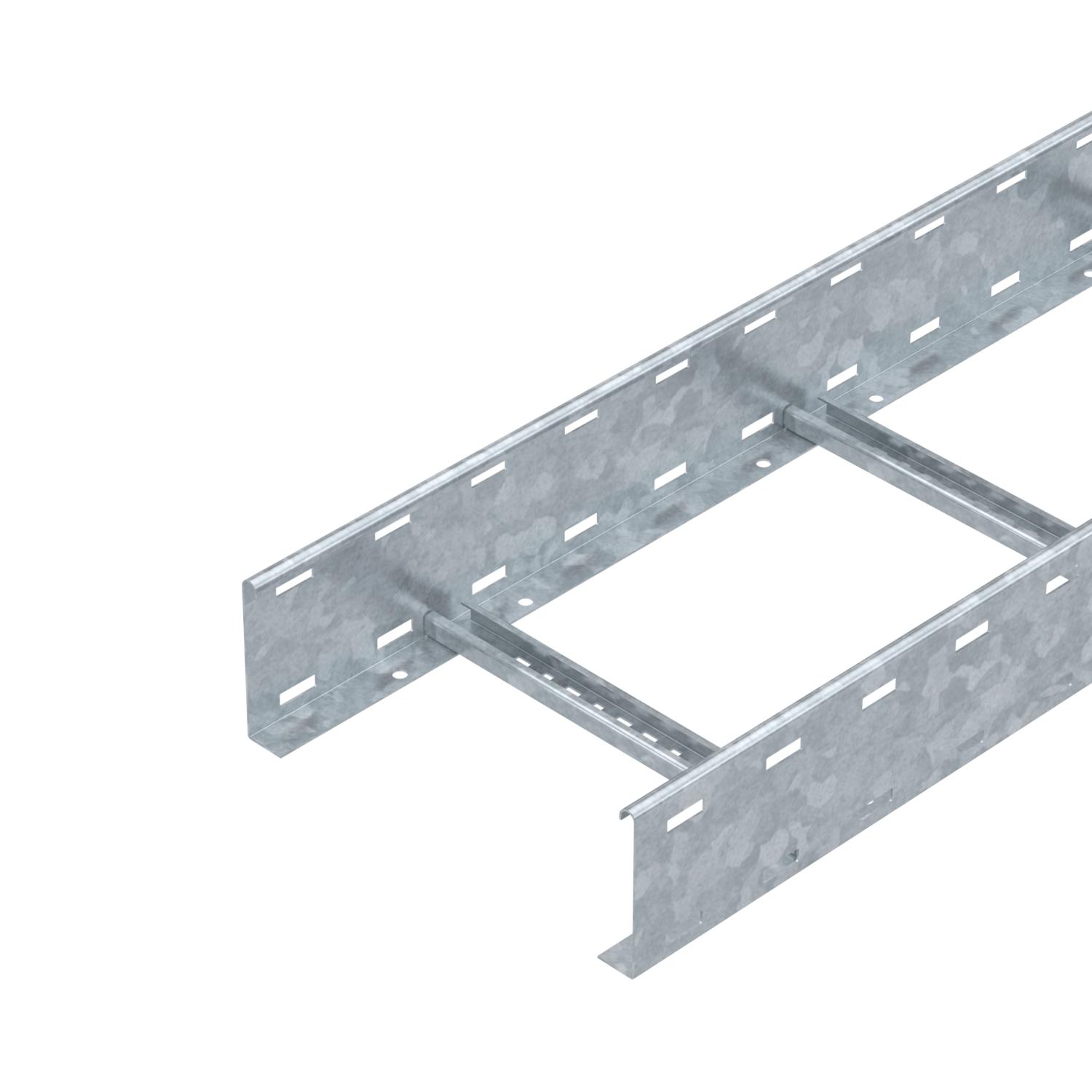

Perforeeritud küljetalaga kaabliredel küljekõrgusega 110 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
  • Cable ladder, side height 110 mm
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 9,491 kg CO₂e / 1 Meeter
Haruprao suurus 16,50
Kasulik ristlõige 28300 mm²
Kasulik ristlõige 283 cm²
Kõrgus 110 mm
Külgprofiili teostus lame profiil
Külje perforatsioon jah
Laius 300 mm
Materjal Teras

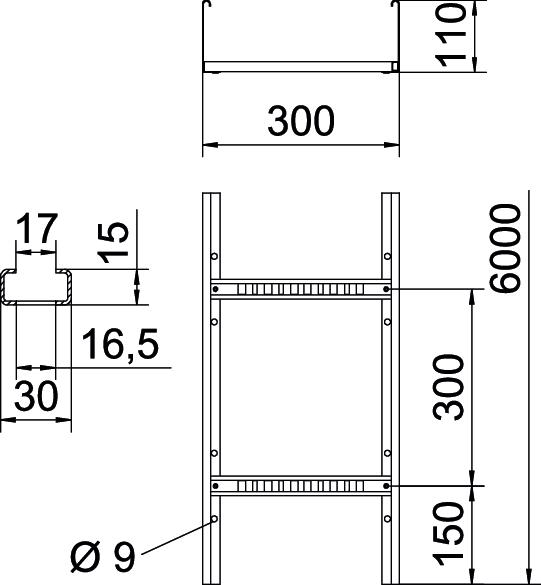

Mõõde 110x300x6000
Mõõt B 300 mm
Mõõtmed 110x300x6000
Pika sildega teostus ei
Pikkus 6000 mm
Pikkus 6000 ft
Pinnakate Kuumtsingitud kastmismeetodil
Pulga kinnitus pimeneeditud
Pulkade teostus Perforeeritud profiil
Pulkade vahekaugus 300 mm
Roostevaba teras, peitsitud ei
Tala paksus 1,5 mm
Toimetagamine ei
Tugedevaheline kaugus 2,0 m 3,1 kN/m
Tugedevaheline kaugus 2,5 m 2 kN/m
Tugedevaheline kaugus 3,0 m 1,4 kN/m
Tugedevaheline kaugus 3,5 m 0,9 kN/m
Tugedevaheline kaugus 4,0m 0,65 kN/m
Tugedevaheline kaugus 4,5 m 0,5 kN/m
Tugedevaheline kaugus 5,0 m 0,5 kN/m
Värv zinc

Tehnilised andmed

Kaabliredeli (tüüp LG 110 VS) koormusdiagramm

Kaabliredeli (tüüp LG 110 VS) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
LG 112 VS 6 FT 6000 mm 200 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6216465
6 m
LG 113 VS 6 FT 6000 mm 300 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6216468
6 m
LG 114 VS 6 FT 6000 mm 400 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6216471
6 m
LG 115 VS 6 FT 6000 mm 500 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6216474
6 m
LG 116 VS 6 FT 6000 mm 600 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6216477
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk FT Jätk FT LVG 110 FT 6216548
10 Tükki
Multifunktsionaalne ühenduselement FT Multifunktsionaalne ühenduselement FT LMFV 1130 FT 6225772
1 Tükki
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 300 FT 6051383
3 m
Eraldusriiul 85 DD Eraldusriiul 85 DD TSG 85 DD 6062331
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaitsekate Kaitsekate SKH 110 OR 6222553
20 Paar
Kinnitusklamber eraldusriiuli kinnitamiseks A2 Kinnitusklamber eraldusriiuli kinnitamiseks A2 KS KL A2 6062284
30 Tükki
