Kaabliredel LG 60, 3 m VS FT 3000 | 600 | 1,5 | ei | Teras | Kuumtsingitud kastmismeetodil

Kaabliredel LG 60, 3 m VS FT

Artikli nr. 6208578 | EAN 4012195434221

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine

Materjal	Teras

Pinnakate	Kuumtsingitud kastmismeetodil

Toote kirjeldus

Toote kirjeldus

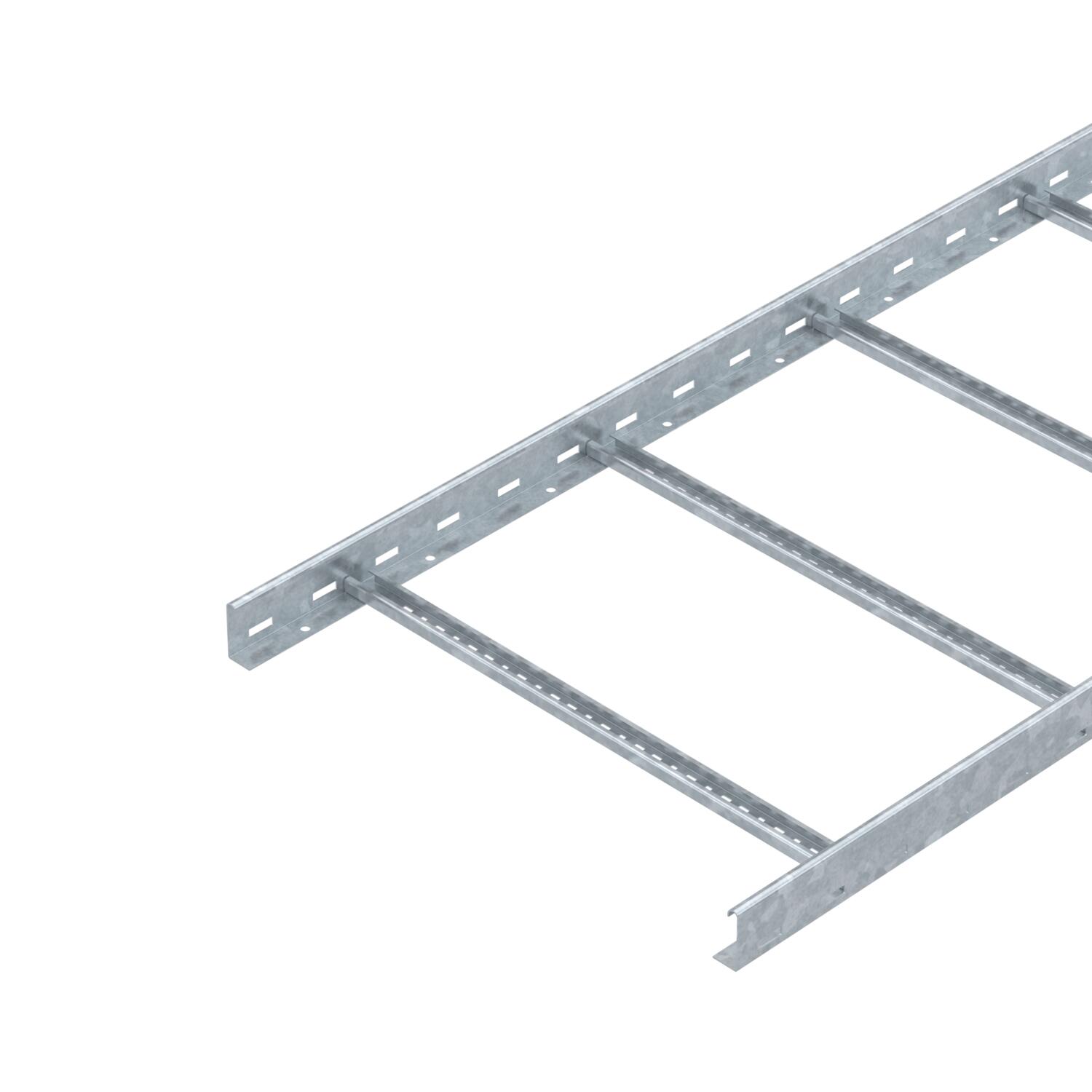

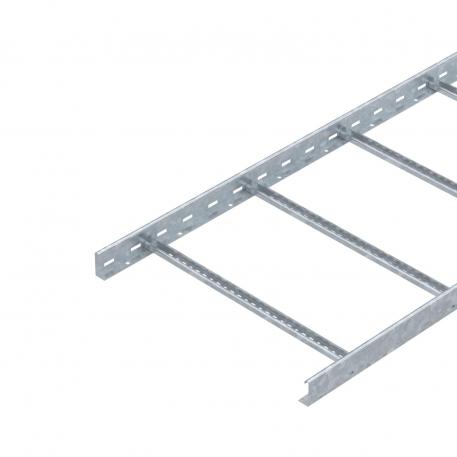

Perforeeritud küljetalaga kaabliredel küljekõrgusega 60 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega (mudel VS).
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
Muud laiused on saadaval tellimisel.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	8,7 kg CO₂e / 1 Meeter
Haruprao suurus	16,50
Kasulik ristlõige	29800 mm²
Kasulik ristlõige	298 cm²
Kõrgus	60 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	600 mm
Materjal	Teras

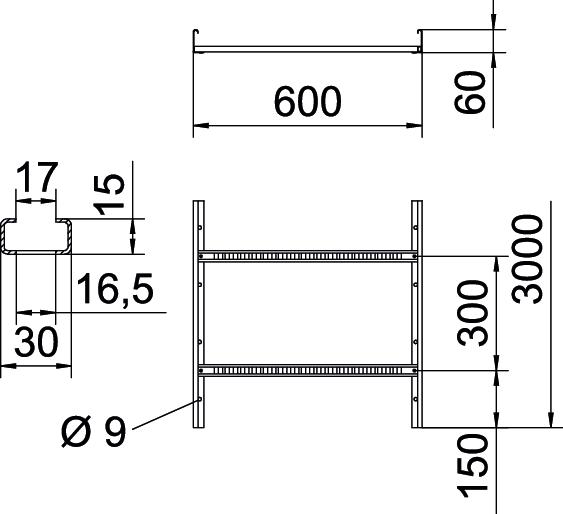

Mõõde	60x600x3000
Mõõt B	600 mm
Pika sildega teostus	ei
Pikkus	3000 mm
Pikkus	3000 ft

Pinnakate	Kuumtsingitud kastmismeetodil
Pulga kinnitus	pimeneeditud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Tugedevaheline kaugus 1,5 m	3,1 kN/m
Tugedevaheline kaugus 2,0 m	2,25 kN/m
Tugedevaheline kaugus 2,5 m	1,5 kN/m
Tugedevaheline kaugus 3,0 m	1,1 kN/m
Tugedevaheline kaugus 3,5 m	0,75 kN/m
Tugedevaheline kaugus 4,0m	0,45 kN/m
Värv	zinc

Tehnilised andmed

Kaabliredeli LG 60 VS koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	jah	Teras	Kuumtsingitud kastmismeetodil	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	jah	Teras	Kuumtsingitud kastmismeetodil	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	jah	Teras	Kuumtsingitud kastmismeetodil	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6208578	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas pöördriiviga FT	DRL 600 FT	6051472	m	3 m

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kinnitusklamber eraldusriiuli kinnitamiseks A2	KS KL A2	6062284	Tükki	30 Tükki
Eraldusriiul 45 DD	TSG 45 DD	6062321	m	3 m
Jätk FT	LVG 60 FT	6208843	Tükki	10 Tükki
Kaitsekate 60	SKH 60 OR	6222537	Paar	40 Paar
Multifunktsionaalne ühenduselement FT	LMFV 660 FT	6225738	Tükki	1 Tükki
