Kaabliredel LG 60, 6 m VS A2

Artikli nr. 6208703 | EAN 4012195064428

6000 mm
1,5 mm
ei
Roostevaba teras 1.4301
hele, järeltöödeldud
Toote kirjeldus
Toote kirjeldus

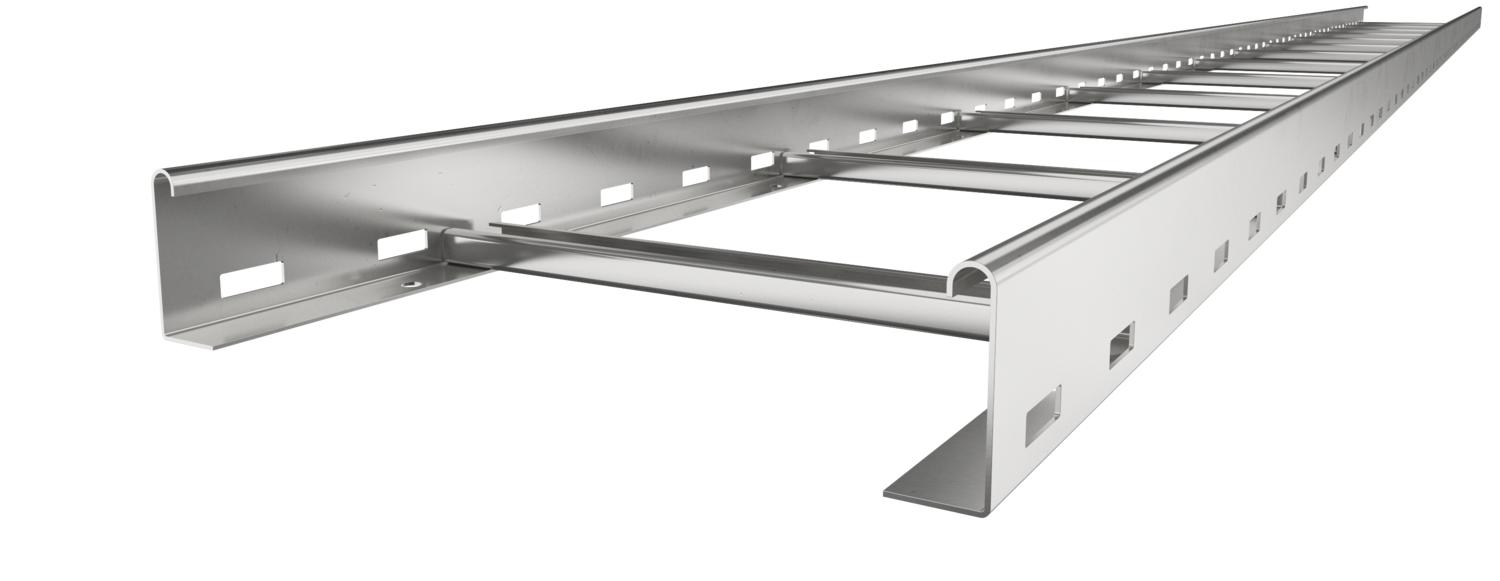

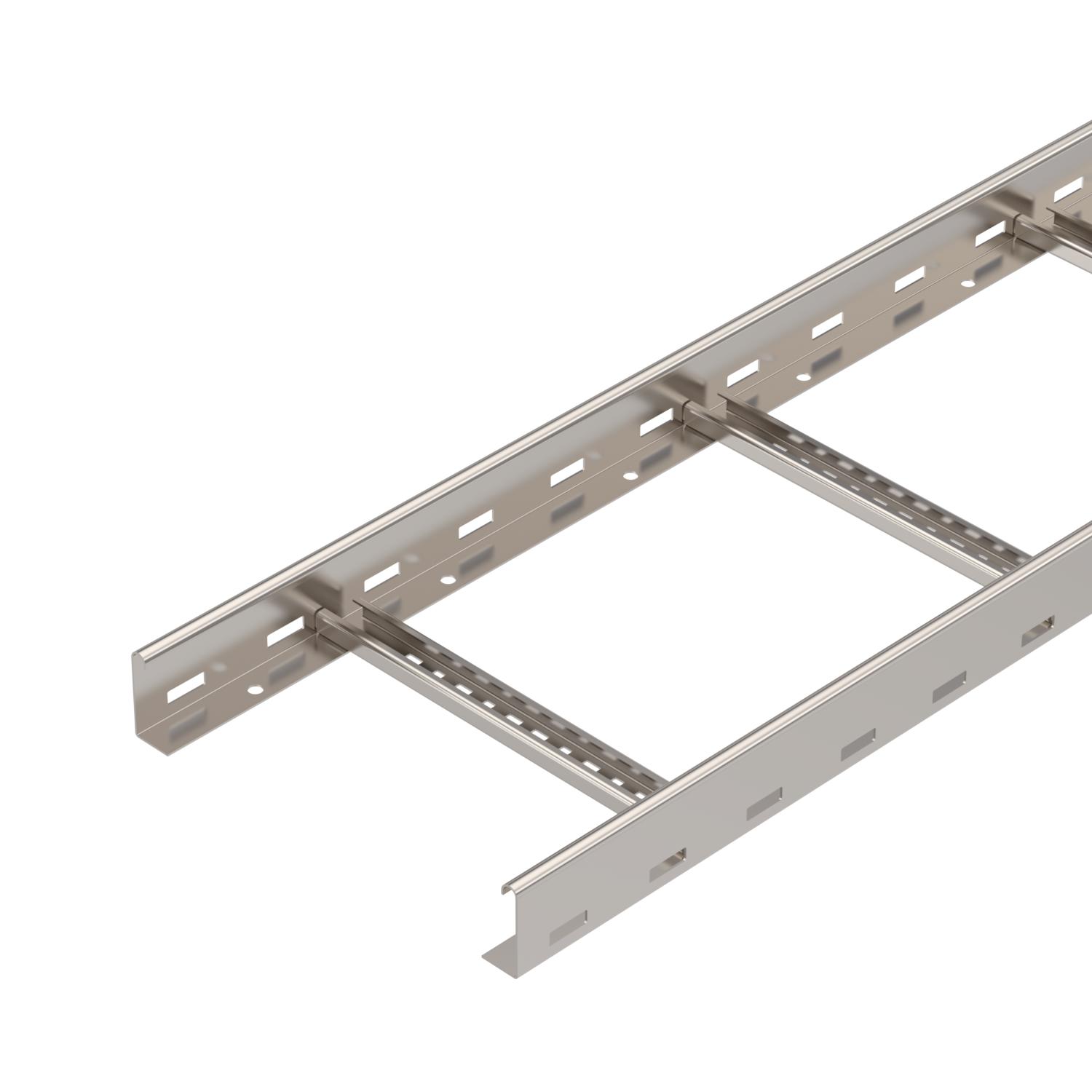

Perforeeritud küljetalaga kaabliredel küljekõrgusega 60 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega (mudel VS).
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
  • Cable ladder, side height 60 mm
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 15,255 kg CO₂e / 1 Meeter
Haruprao suurus 16,50
Kasulik ristlõige 148 cm²
Kasulik ristlõige 14800 mm²
Kõrgus 60 mm
Külgprofiili teostus lame profiil
Külje perforatsioon jah
Laius 300 mm
Materjal Roostevaba teras 1.4301

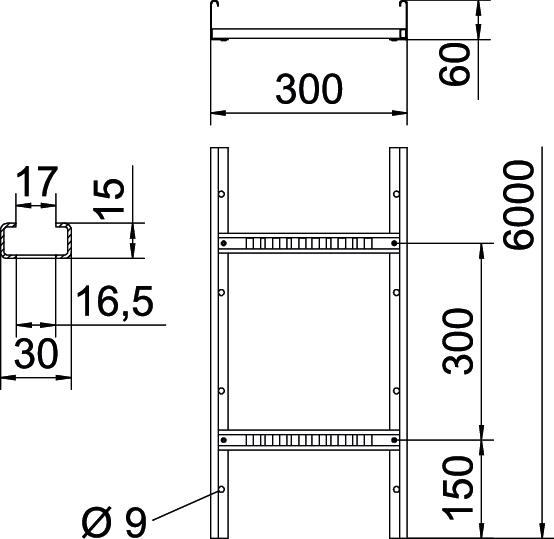

Mõõde 60x300x6000
Mõõt B 300 mm
Mõõtmed 60x300x6000
Pika sildega teostus ei
Pikkus 6000 mm
Pikkus 6000 ft
Pinnakate hele, järeltöödeldud
Pulga kinnitus pimeneeditud
Pulkade teostus Perforeeritud profiil
Pulkade vahekaugus 300 mm
Roostevaba teras, peitsitud ei
Tala paksus 1,5 mm
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 3,1 kN/m
Tugedevaheline kaugus 2,0 m 2,25 kN/m
Tugedevaheline kaugus 2,5 m 1,5 kN/m
Tugedevaheline kaugus 3,0 m 1,1 kN/m
Tugedevaheline kaugus 3,5 m 0,75 kN/m
Tugedevaheline kaugus 4,0m 0,45 kN/m
Värv roostevaba teras

Tehnilised andmed

Kaabliredeli LG 60 VS koormusdiagramm

Kaabliredeli LG 60 VS koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
LG 620 VS6 A2 6000 mm 200 mm 1,5 mm ei Roostevaba teras 1.4301 hele, järeltöödeldud 6208700
6 m
LG 630 VS6 A2 6000 mm 300 mm 1,5 mm ei Roostevaba teras 1.4301 hele, järeltöödeldud 6208703
6 m
LG 640 VS6 A2 6000 mm 400 mm 1,5 mm ei Roostevaba teras 1.4301 hele, järeltöödeldud 6208706
6 m
LG 650 VS6 A2 6000 mm 500 mm 1,5 mm ei Roostevaba teras 1.4301 hele, järeltöödeldud 6208709
6 m
LG 660 VS6 A2 6000 mm 600 mm 1,5 mm ei Roostevaba teras 1.4301 hele, järeltöödeldud 6208712
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas pöördriiviga A2 Kaas pöördriiviga A2 DRL 300 A2 6052908
3 m
90°-poogen VS 60 A2 90°-poogen VS 60 A2 LBI 90 630 VS A2 7160054
1 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Eraldusriiul 45 A2 Eraldusriiul 45 A2 TSG 45 A2 6062025
3 m
Kinnitusklamber eraldusriiuli kinnitamiseks A2 Kinnitusklamber eraldusriiuli kinnitamiseks A2 KS KL A2 6062284
30 Tükki
Jätk A2 Jätk A2 LVG 60 A2 6208846
10 Tükki
Kaitsekate 60 Kaitsekate 60 SKH 60 OR 6222537
40 Paar
