Kaabliredel LG 60, 6 m VS A2 6000 | 600 | 1,5 | ei | Roostevaba teras 1.4301 | hele, järeltöödeldud

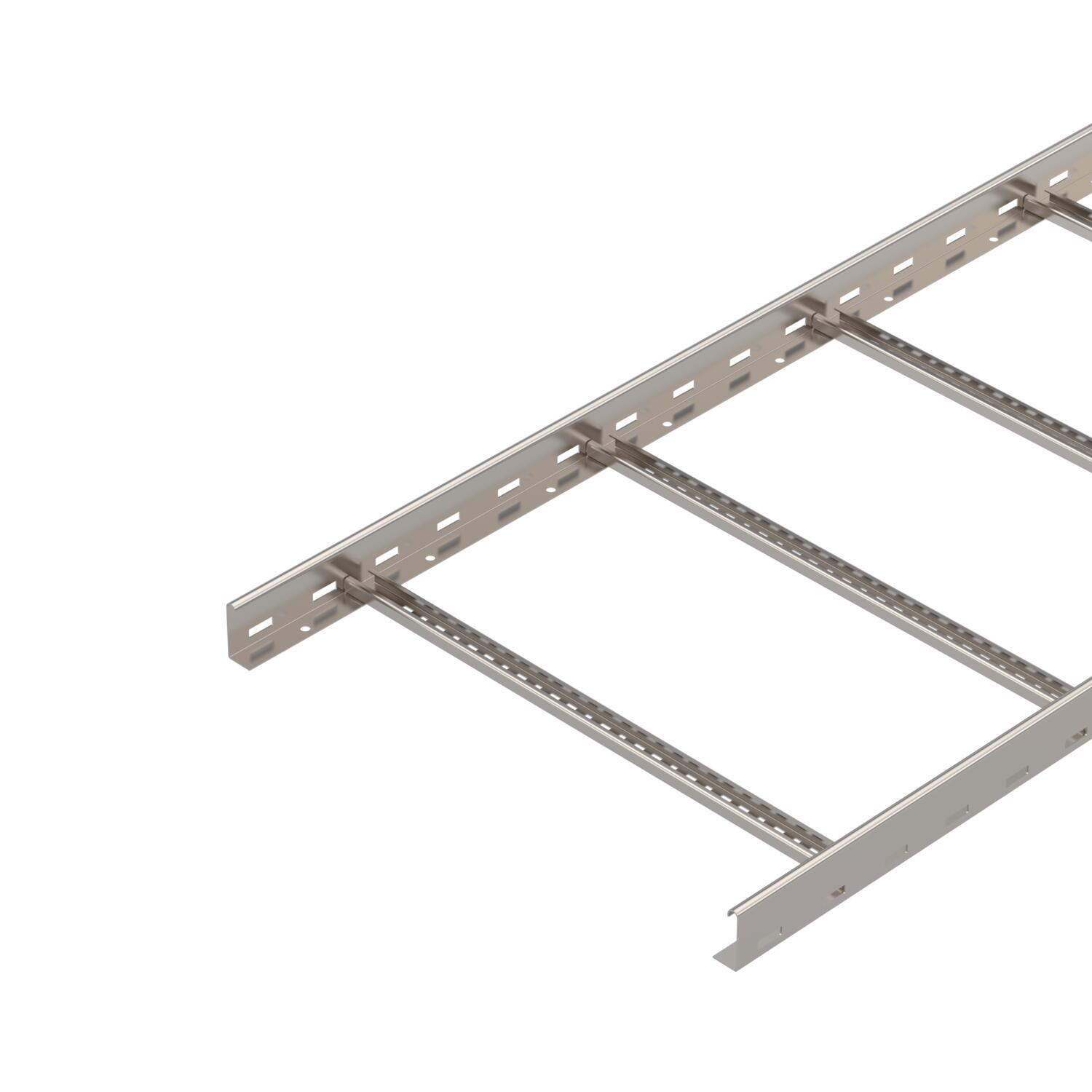

Kaabliredel LG 60, 6 m VS A2

Artikli nr. 6208712 | EAN 4012195064473

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Materjal	Roostevaba teras 1.4301

Pinnakate	hele, järeltöödeldud

Toote kirjeldus

Toote kirjeldus

Perforeeritud küljetalaga kaabliredel küljekõrgusega 60 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega (mudel VS).
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	10,481 kg CO₂e / 1 Meter
Haruprao suurus	16,50
Kasulik ristlõige	29800 mm²
Kasulik ristlõige	298 cm²
Kõrgus	60 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	600 mm
Materjal	Roostevaba teras 1.4301

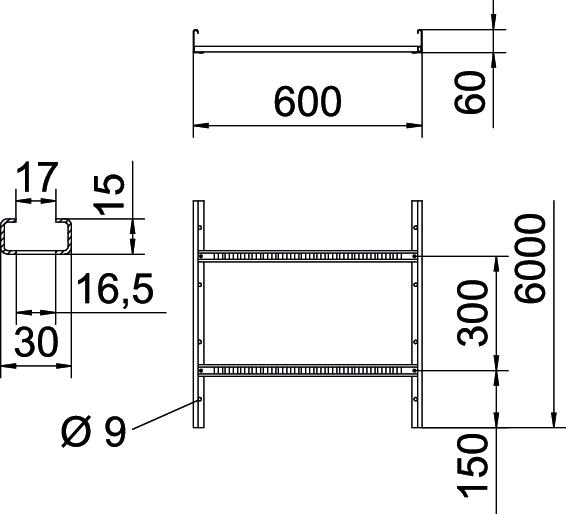

Mõõde	60x600x6000
Mõõt B	600 mm
Mõõtmed	60x600x6000
Pika sildega teostus	ei
Pikkus	6000 mm
Pikkus	6000 ft

Pinnakate	hele, järeltöödeldud
Pulga kinnitus	pimeneeditud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Tugedevaheline kaugus 1,5 m	3,1 kN/m
Tugedevaheline kaugus 2,0 m	2,25 kN/m
Tugedevaheline kaugus 2,5 m	1,5 kN/m
Tugedevaheline kaugus 3,0 m	1,1 kN/m
Tugedevaheline kaugus 3,5 m	0,75 kN/m
Tugedevaheline kaugus 4,0m	0,45 kN/m
Värv	roostevaba teras

Tehnilised andmed

Kaabliredeli LG 60 VS koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
LG 620 VS6 A2	6000 mm	200 mm	1,5 mm	ei	Roostevaba teras 1.4301	hele, järeltöödeldud	6208700	m	6 m
LG 630 VS6 A2	6000 mm	300 mm	1,5 mm	ei	Roostevaba teras 1.4301	hele, järeltöödeldud	6208703	m	6 m
LG 640 VS6 A2	6000 mm	400 mm	1,5 mm	ei	Roostevaba teras 1.4301	hele, järeltöödeldud	6208706	m	6 m
LG 650 VS6 A2	6000 mm	500 mm	1,5 mm	ei	Roostevaba teras 1.4301	hele, järeltöödeldud	6208709	m	6 m
LG 660 VS6 A2	6000 mm	600 mm	1,5 mm	ei	Roostevaba teras 1.4301	hele, järeltöödeldud	6208712	m	6 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas pöördriiviga A2	DRL 600 A2	6052975	m	3 m
90°-poogen VS 60 A2	LBI 90 660 VS A2	7160097	Tükki	1 Tükki

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Eraldusriiul 45 A2	TSG 45 A2	6062025	m	3 m
Kinnitusklamber eraldusriiuli kinnitamiseks A2	KS KL A2	6062284	Tükki	30 Tükki
Jätk A2	LVG 60 A2	6208846	Tükki	10 Tükki
Kaitsekate 60	SKH 60 OR	6222537	Paar	40 Paar
