Kaabliredel LG 60, 6 m VS A4 6000 | 300 | 1,5 | ei | roostevaba teras 1.4571 | hele, järeltöödeldud

Kaabliredel LG 60, 6 m VS A4

Artikli nr. 6101208 | EAN 4012196514038

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Materjal	roostevaba teras 1.4571

Pinnakate	hele, järeltöödeldud

Toote kirjeldus

Toote kirjeldus

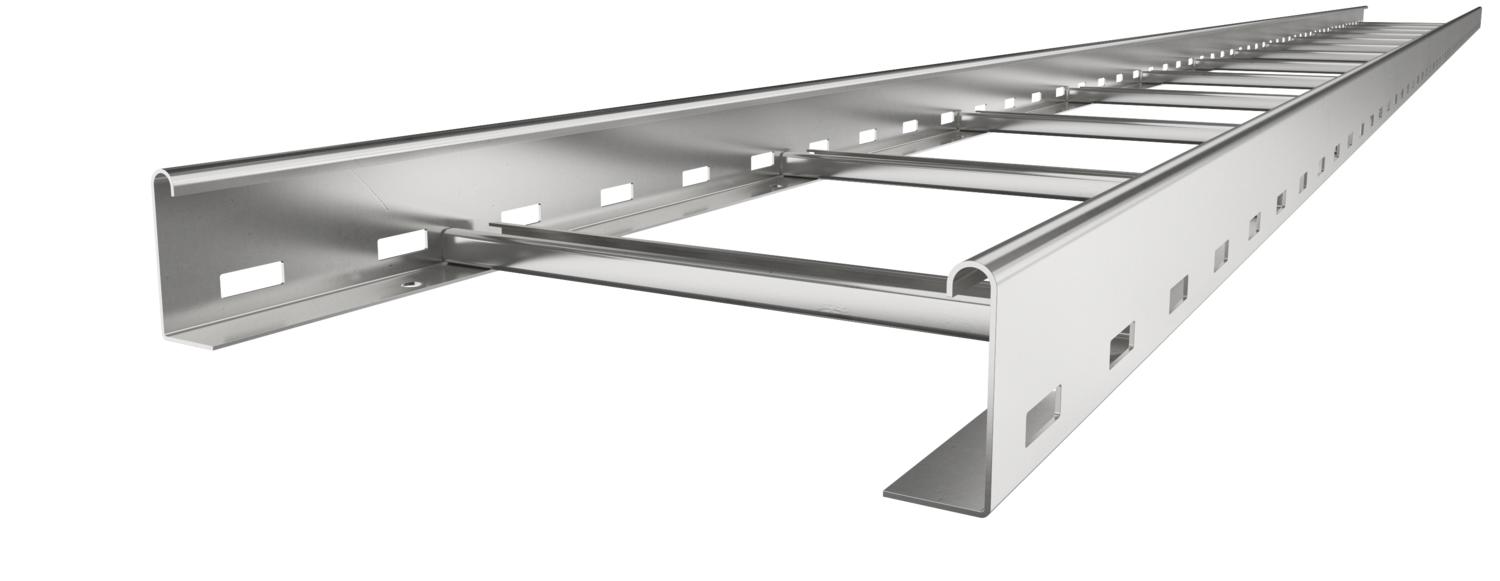

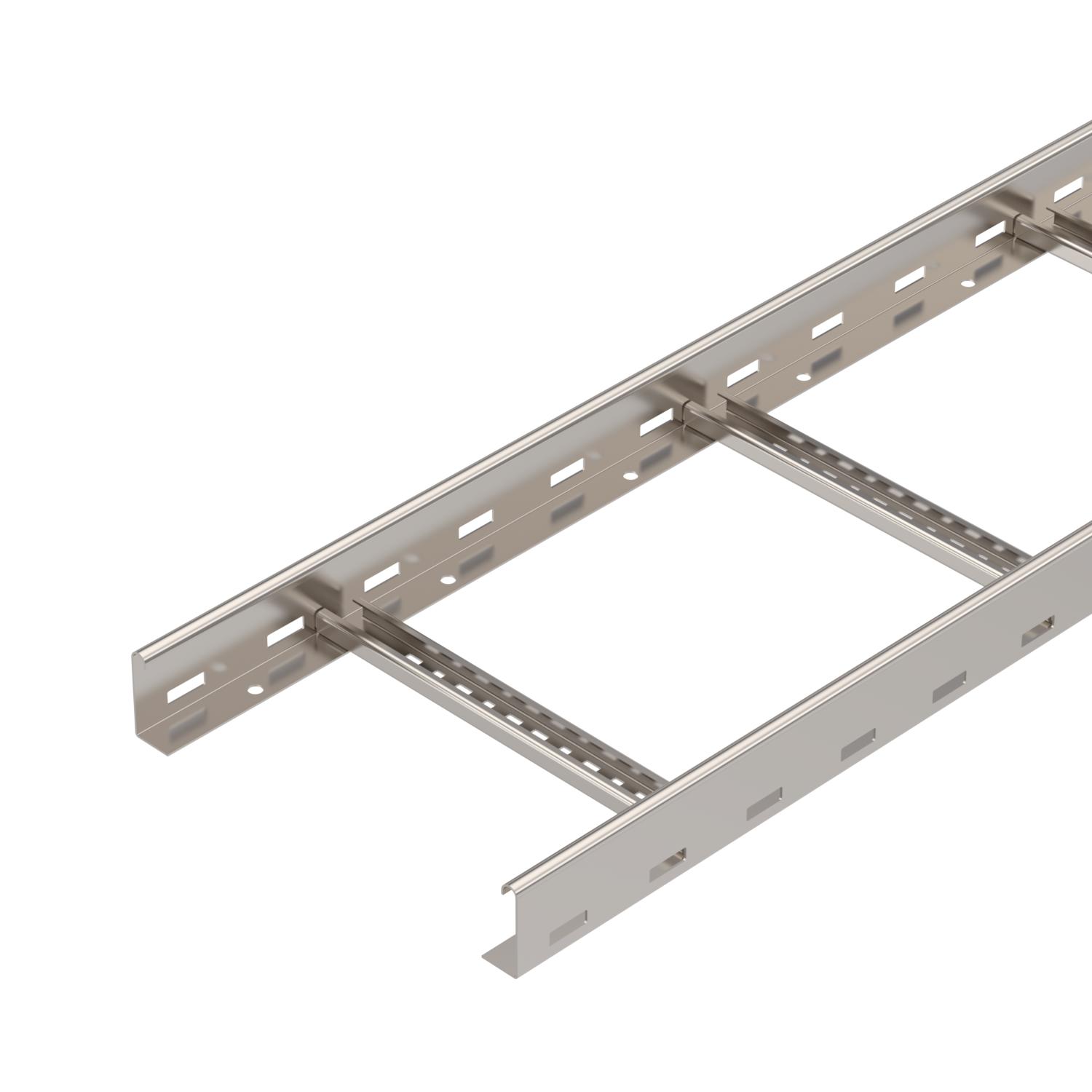

Perforeeritud küljetalaga kaabliredel küljekõrgusega 60 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega (mudel VS).
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	15,293 kg CO₂e / 1 Meeter
Haruprao suurus	16,50
Kasulik ristlõige	14800 mm²
Kasulik ristlõige	148 cm²
Kõrgus	60 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	300 mm
Materjal	roostevaba teras 1.4571

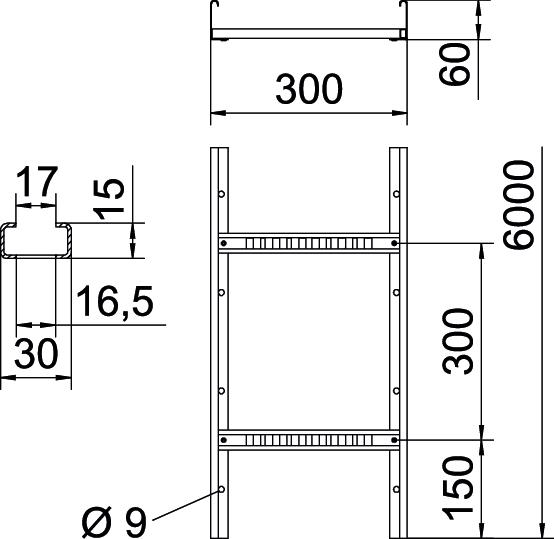

Mõõde	60x300x6000
Mõõt B	300 mm
Mõõtmed	60x300x6000
Pika sildega teostus	ei
Pikkus	6000 ft
Pikkus	6000 mm

Pinnakate	hele, järeltöödeldud
Pulga kinnitus	pimeneeditud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Tugedevaheline kaugus 1,5 m	3,1 kN/m
Tugedevaheline kaugus 2,0 m	2,25 kN/m
Tugedevaheline kaugus 2,5 m	1,5 kN/m
Tugedevaheline kaugus 3,0 m	1,1 kN/m
Tugedevaheline kaugus 3,5 m	0,75 kN/m
Tugedevaheline kaugus 4,0m	0,45 kN/m
Värv	roostevaba teras

Tehnilised andmed

Kaabliredeli LG 60 VS koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
LG 620 VS6 A4	6000 mm	200 mm	1,5 mm	ei	roostevaba teras 1.4571	hele, järeltöödeldud	6101200	m	6 m
LG 630 VS6 A4	6000 mm	300 mm	1,5 mm	ei	roostevaba teras 1.4571	hele, järeltöödeldud	6101208	m	6 m
LG 640 VS6 A4	6000 mm	400 mm	1,5 mm	ei	roostevaba teras 1.4571	hele, järeltöödeldud	6101216	m	6 m
LG 650 VS6 A4	6000 mm	500 mm	1,5 mm	ei	roostevaba teras 1.4571	hele, järeltöödeldud	6101223	m	6 m
LG 660 VS6 A4	6000 mm	600 mm	1,5 mm	ei	roostevaba teras 1.4571	hele, järeltöödeldud	6101232	m	6 m

Tarvik

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas pöördriiviga A4	DRL 300 A4	6052983	m	3 m
Eraldusriiul 45 A4	TSG 45 A4	6062028	m	3 m
Kinnitusklamber eraldusriiuli kinnitamiseks A2	KS KL A2	6062284	Tükki	30 Tükki
Jätk A4	LVG 60 A4	6208835	Tükki	10 Tükki
Kaitsekate 60	SKH 60 OR	6222537	Paar	40 Paar
