Kaabliredel LG 60, 6 m VS A4 6000 | 600 | 1,5 | ei | roostevaba teras 1.4571 | hele, järeltöödeldud
morepic-1 morepic-2 video-1

Kaabliredel LG 60, 6 m VS A4

Artikli nr. 6101232 | EAN 4012196524952

6000 mm
1,5 mm
ei
roostevaba teras 1.4571
hele, järeltöödeldud
Toote kirjeldus
Toote kirjeldus

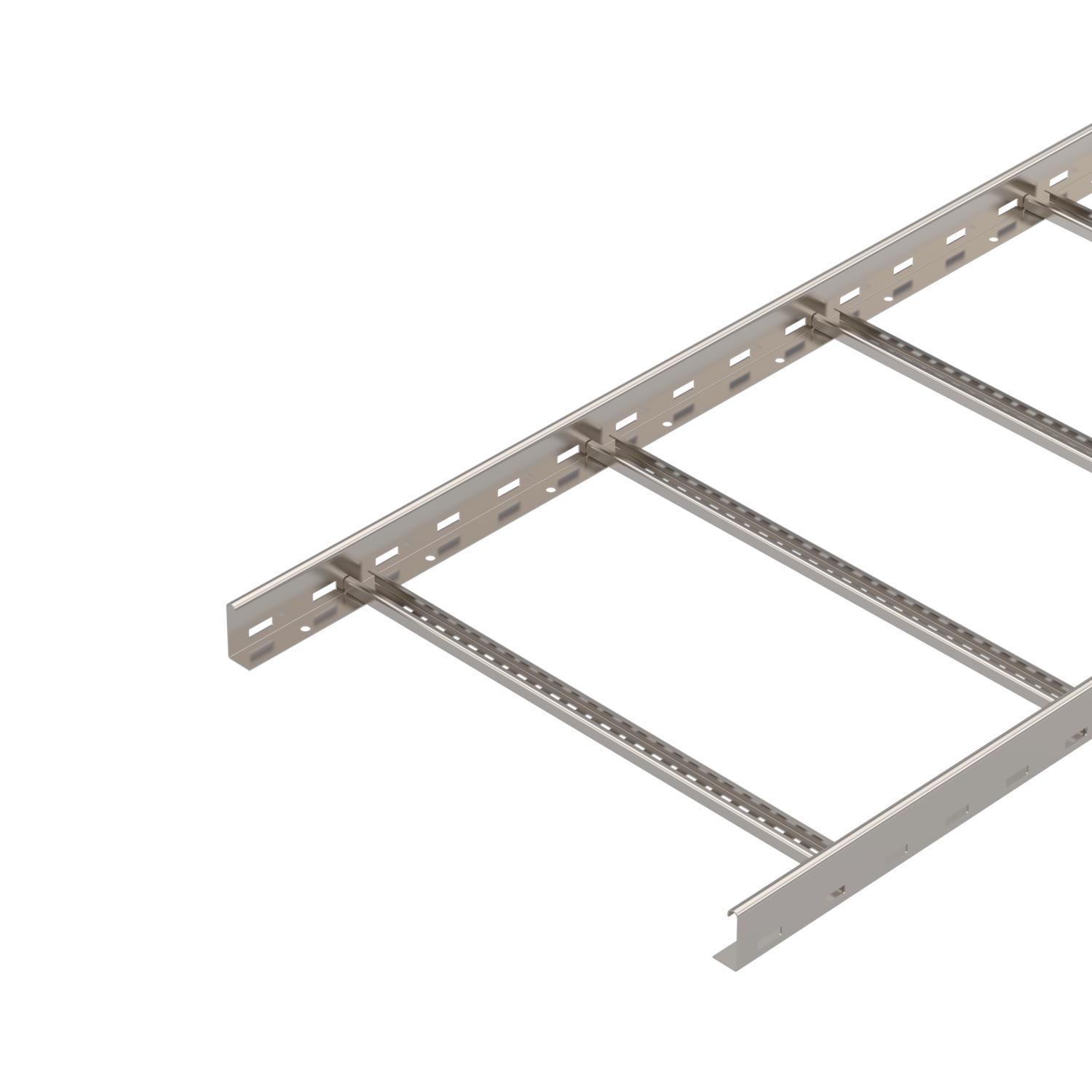

Perforeeritud küljetalaga kaabliredel küljekõrgusega 60 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega (mudel VS).
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
  • Cable ladder, side height 60 mm
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 19,014 kg CO₂e / 1 Meeter
Haruprao suurus 17,00
Kasulik ristlõige 29800 mm²
Kasulik ristlõige 298 cm²
Kõrgus 60 mm
Külgprofiili teostus lame profiil
Külje perforatsioon jah
Laius 600 mm
Materjal roostevaba teras 1.4571

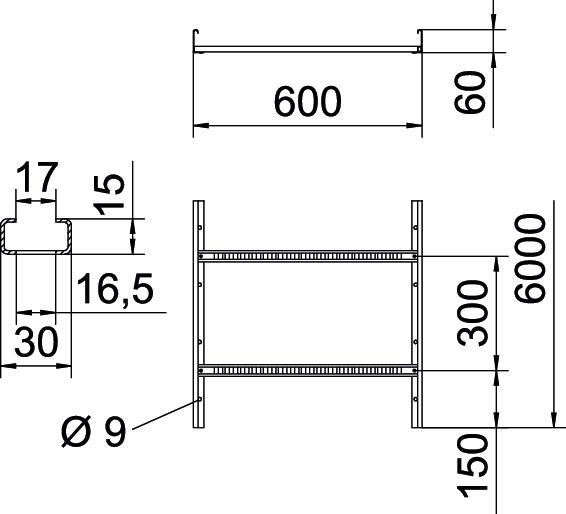

Mõõde 60x600x6000
Mõõt B 600 mm
Mõõtmed 60x600x6000
Pika sildega teostus ei
Pikkus 6000 mm
Pikkus 6000 ft
Pinnakate hele, järeltöödeldud
Pulga kinnitus pimeneeditud
Pulkade teostus Perforeeritud profiil
Pulkade vahekaugus 300 mm
Roostevaba teras, peitsitud ei
Tala paksus 1,5 mm
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 3,1 kN/m
Tugedevaheline kaugus 2,0 m 2,25 kN/m
Tugedevaheline kaugus 2,5 m 1,5 kN/m
Tugedevaheline kaugus 3,0 m 1,1 kN/m
Tugedevaheline kaugus 3,5 m 0,75 kN/m
Tugedevaheline kaugus 4,0m 0,45 kN/m
Värv roostevaba teras

Tehnilised andmed

Kaabliredeli LG 60 VS koormusdiagramm

Kaabliredeli LG 60 VS koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
LG 620 VS6 A4 6000 mm 200 mm 1,5 mm ei roostevaba teras 1.4571 hele, järeltöödeldud 6101200
6 m
LG 630 VS6 A4 6000 mm 300 mm 1,5 mm ei roostevaba teras 1.4571 hele, järeltöödeldud 6101208
6 m
LG 640 VS6 A4 6000 mm 400 mm 1,5 mm ei roostevaba teras 1.4571 hele, järeltöödeldud 6101216
6 m
LG 650 VS6 A4 6000 mm 500 mm 1,5 mm ei roostevaba teras 1.4571 hele, järeltöödeldud 6101223
6 m
LG 660 VS6 A4 6000 mm 600 mm 1,5 mm ei roostevaba teras 1.4571 hele, järeltöödeldud 6101232
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas pöördfiksaatoriga A4 Kaas pöördfiksaatoriga A4 DRL 600 A4 6052986
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Eraldusriiul 45 A4 Eraldusriiul 45 A4 TSG 45 A4 6062028
3 m
Kinnitusklamber eraldusriiuli kinnitamiseks A2 Kinnitusklamber eraldusriiuli kinnitamiseks A2 KS KL A2 6062284
30 Tükki
Jätk A4 Jätk A4 LVG 60 A4 6208835
10 Tükki
Kaitsekate 60 Kaitsekate 60 SKH 60 OR 6222537
40 Paar
