Kaabliredel LG 60, 6 m VS FT 6000 | 300 | 1,5 | jah | Teras | Kuumtsingitud kastmismeetodil
morepic-1 morepic-2 video-1 video-2

Kaabliredel LG 60, 6 m VS FT

Artikli nr. 6208653 | EAN 4012195064350

6000 mm
1,5 mm
Teras
Kuumtsingitud kastmismeetodil
Toote kirjeldus

Toote kirjeldus

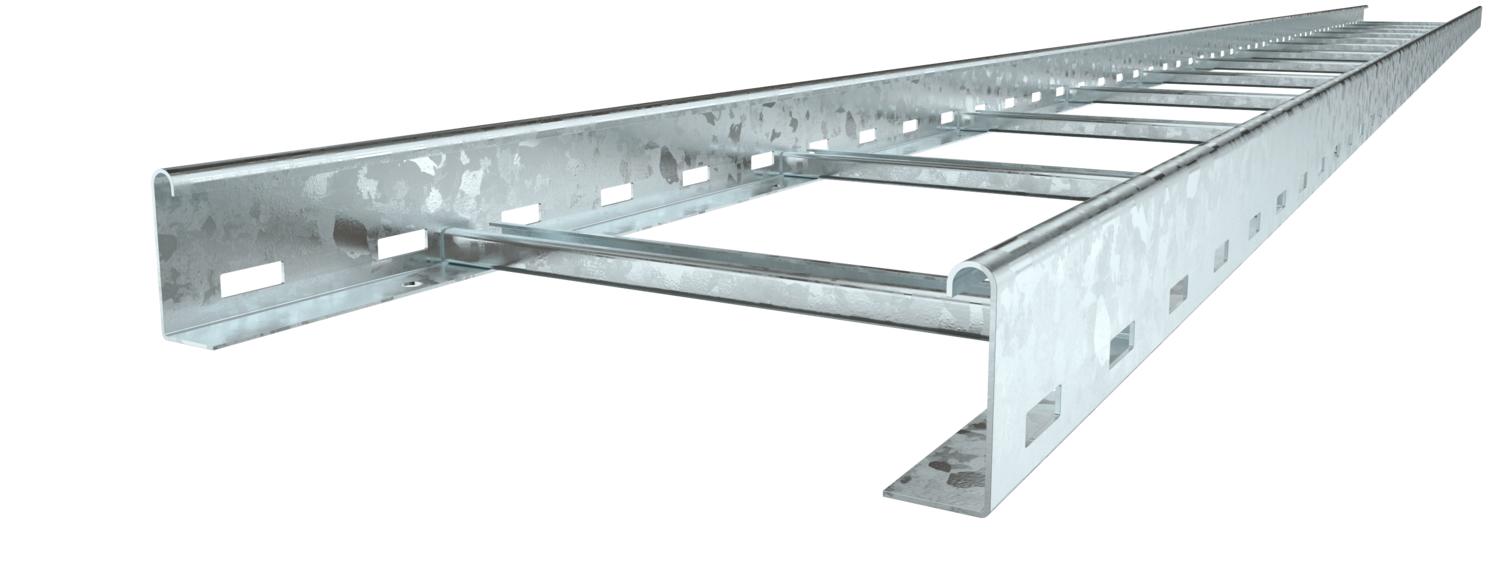

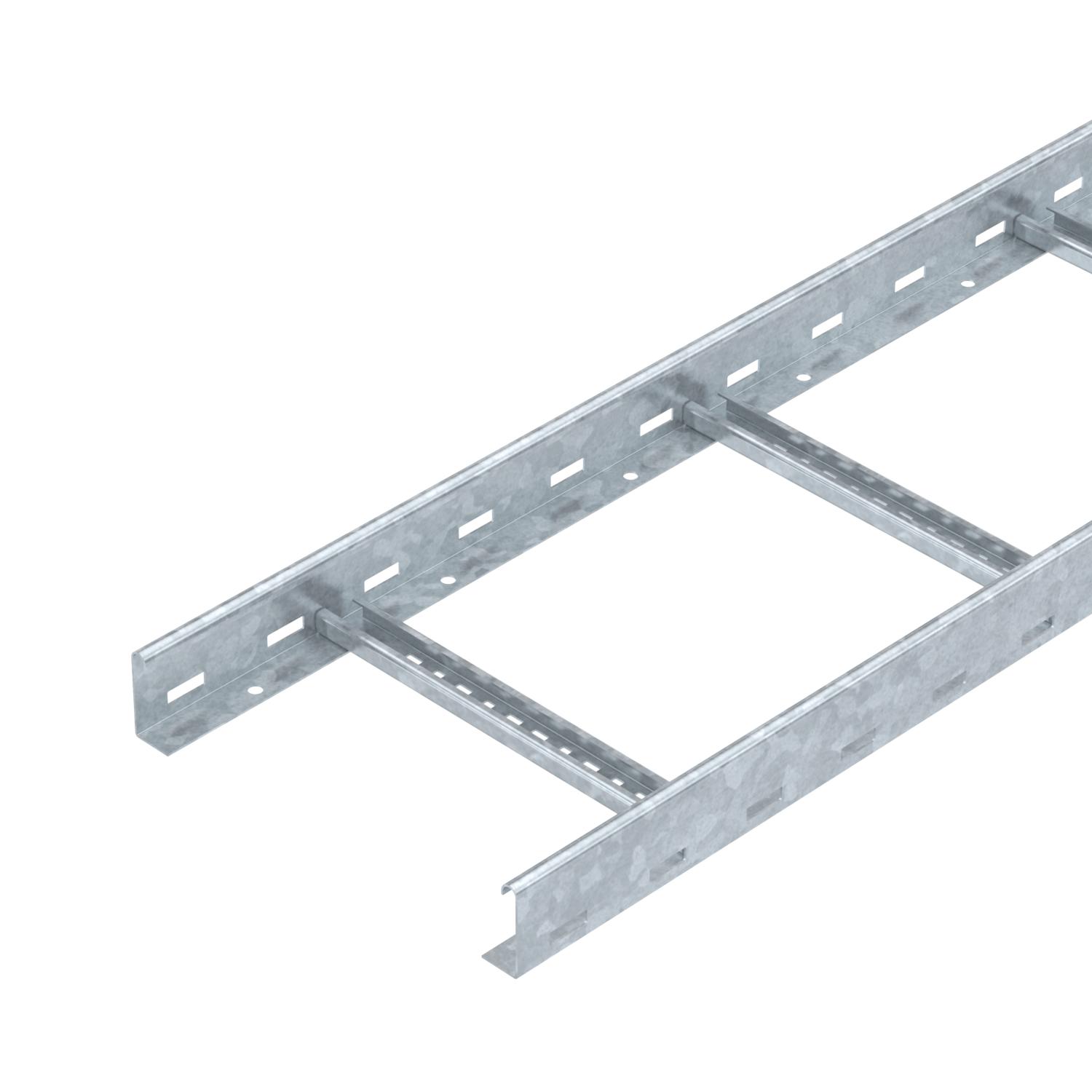

Perforeeritud küljetalaga kaabliredel küljekõrgusega 60 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega (mudel VS).
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
  • Cable ladder, side height 60 mm
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 9,031 kg CO₂e / 1 Meter
Haruprao suurus 16,50
Kasulik ristlõige 148 cm²
Kasulik ristlõige 14800 mm²
Kõrgus 60 mm
Külgprofiili teostus lame profiil
Külje perforatsioon jah
Laius 300 mm
Materjal Teras

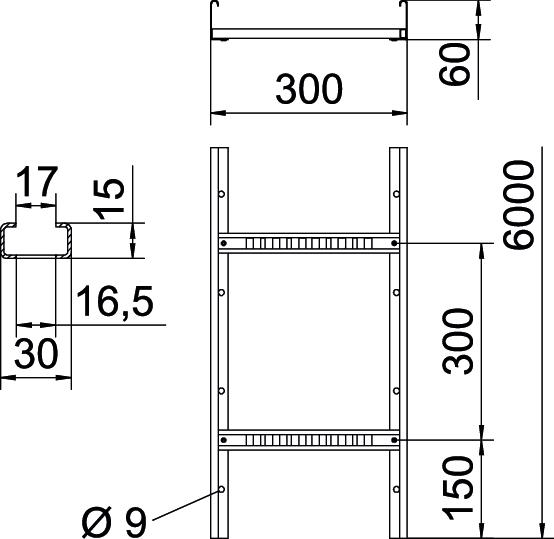

Mõõde 60x300x6000
Mõõt B 300 mm
Mõõtmed 60x300x6000
Pika sildega teostus ei
Pikkus 6000 ft
Pikkus 6000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Pulga kinnitus pimeneeditud
Pulkade teostus Perforeeritud profiil
Pulkade vahekaugus 300 mm
Roostevaba teras, peitsitud ei
Tala paksus 1,5 mm
Toimetagamine jah
Tugedevaheline kaugus 1,5 m 3,1 kN/m
Tugedevaheline kaugus 2,0 m 2,25 kN/m
Tugedevaheline kaugus 2,5 m 1,5 kN/m
Tugedevaheline kaugus 3,0 m 1,1 kN/m
Tugedevaheline kaugus 3,5 m 0,75 kN/m
Tugedevaheline kaugus 4,0m 0,45 kN/m
Tuletõkestus Funktsiooni tagamise normkandekonstruktsioon
Värv zinc

Tehnilised andmed

Kaabliredeli LG 60 VS koormusdiagramm

Kaabliredeli LG 60 VS koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
LG 620 VS 6 FT 6000 mm 200 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6208650
6 m
LG 630 VS 6 FT 6000 mm 300 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6208653
6 m
LG 640 VS 6 FT 6000 mm 400 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6208656
6 m
LG 650 VS 6 FT 6000 mm 500 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6208659
6 m
LG 660 VS 6 FT 6000 mm 600 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6208661
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 300 FT 6051383
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kinnitusklamber eraldusriiuli kinnitamiseks A2 Kinnitusklamber eraldusriiuli kinnitamiseks A2 KS KL A2 6062284
30 Tükki
Eraldusriiul 45 DD Eraldusriiul 45 DD TSG 45 DD 6062321
3 m
Jätk FT Jätk FT LVG 60 FT 6208843
10 Tükki
Kaitsekate 60 Kaitsekate 60 SKH 60 OR 6222537
40 Paar
Multifunktsionaalne ühenduselement FT Multifunktsionaalne ühenduselement FT LMFV 630 FT 6225732
1 Tükki
