Kaabliredel SLCS 110, 3 m C30 FT 3000 | 600 | 2 | ei

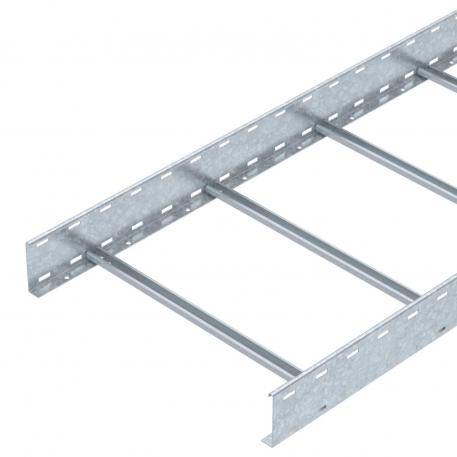

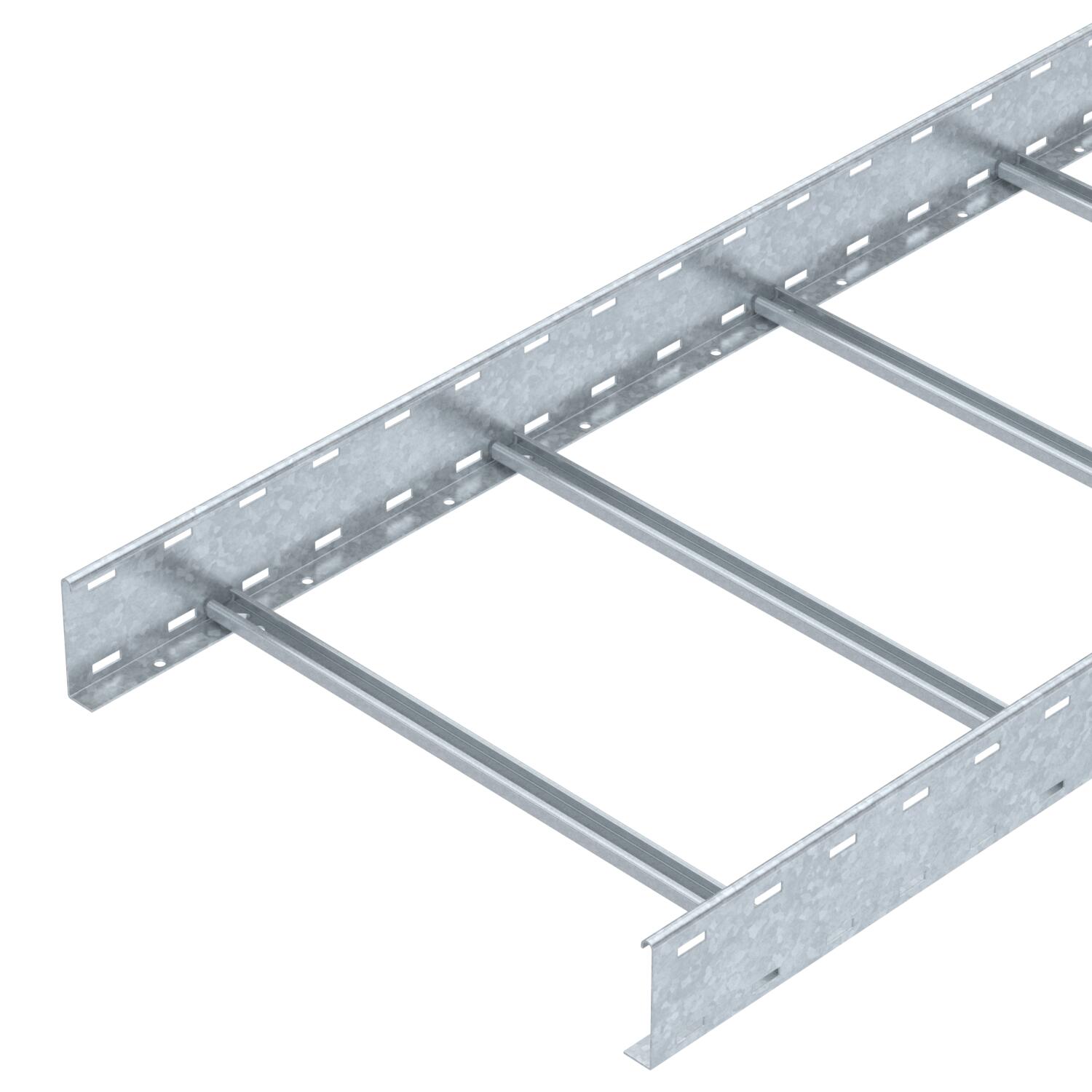

Kaabliredel SLCS 110, 3 m C30 FT

Artikli nr. 6207312 | EAN 4012196431908

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Tala paksus	2 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel küljekõrgusega 110 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp 2056.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	14,225 kg CO₂e / 1 Meeter
Haruprao suurus	17,00
Kasulik ristlõige	540 cm²
Kasulik ristlõige	54000 mm²
Kõrgus	110 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	600 mm
Materjal	Teras

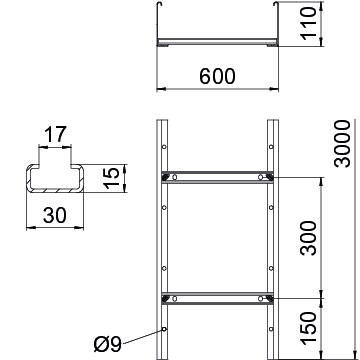

Mõõde	110x600x3000
Mõõt B	600 mm
Pika sildega teostus	ei
Pikkus	3000 ft
Pikkus	3000 mm
Pinnakate	Kuumtsingitud kastmismeetodil

Pulga kinnitus	keevitatud
Pulkade teostus	Perforeerimata profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	2 mm
Toimetagamine	ei
Tugedevaheline kaugus 2,0 m	4 kN/m
Tugedevaheline kaugus 2,5 m	3 kN/m
Tugedevaheline kaugus 3,0 m	2,3 kN/m
Tugedevaheline kaugus 3,5 m	1,6 kN/m
Tugedevaheline kaugus 4,0m	1 kN/m
Tugedevaheline kaugus 4,5 m	0,83 kN/m
Tugedevaheline kaugus 5,0 m	0,7 kN/m
Tugedevaheline kaugus 6,0 m	0,25 kN/m
Värv	zinc

Tehnilised andmed

Kaabliredeli, tüüp SLCS 110, koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	ei	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	ei	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	ei	6207306	m	3 m
SLCS 1145 3 FT	3000 mm	450 mm	2 mm	ei	6207308	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	ei	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	ei	6207312	m	3 m
SLCS 1175 3 FT	3000 mm	750 mm	2 mm	ei	6207314	m	3 m
SLCS 1180 3 FT	3000 mm	800 mm	2 mm	ei	6207316	m	3 m
SLCS 1190 3 FT	3000 mm	900 mm	2 mm	ei	6207318	m	3 m
SLCS 11100 3 FT	3000 mm	1000 mm	2 mm	ei	6207320	m	3 m
SLCS 11120 3 FT	3000 mm	1200 mm	2 mm	ei	6207322	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk FT	LVG 110 FT	6216548	Tükki	10 Tükki

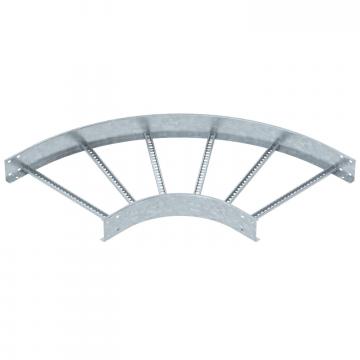

90°-poogen 110 FT	LB 90 1160 R3 FT	6225152	Tükki	1 Tükki
Multifunktsionaalne ühenduselement FT	LMFV 1160 FT	6225780	Tükki	1 Tükki
Eraldusriiul 85 DD	TSG 85 DD	6062331	m	3 m
