Kaabliredel trapetspulgaga, kerge ALU 2000 | 300 | 3 | ei

Kaabliredel trapetspulgaga, kerge ALU

Artikli nr. 7099732 | EAN 4012196509942

Artikli nr. / Tüüp

Pikkus	2000 mm

Laius

Tala paksus	3 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

Perforeeritud külgprofiiliga laevaehituse kaabliredel, küljekõrgusega 25 mm, koos sisse keevitatud, allapoole lahtiste ja perforeeritud trapetspulkadega.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	10,225 kg CO₂e / 1 Meeter
Kõrgus	25 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	300 mm
Materjal	Alumiinium
Mõõde	25x306x2000
Mõõt B	306 mm
Pika sildega teostus	ei
Pikkus	2000 ft
Pikkus	2000 mm

Pinnakate	peitsitud
Pulga kinnitus	keevitatud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	250 mm
Roostevaba teras, peitsitud	ei
Tala paksus	3 mm
Toimetagamine	ei
Tugedevaheline kaugus 1,0 m	0,75 kN/m
Tugedevaheline kaugus 1,5 m	0,2 kN/m
Tugedevaheline kaugus 2,0 m	0,1 kN/m
Värv	alu

Tehnilised andmed

Kaabliredeli SL42 ALU koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Koormusskeem katsetamisel

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
SL 42 075 ALU	2000 mm	75 mm	3 mm	ei	7099722	m	2 m
SL 42 100 ALU	2000 mm	100 mm	3 mm	ei	7099724	m	2 m
SL 42 150 ALU	2000 mm	150 mm	3 mm	ei	7099726	m	2 m
SL 42 200 ALU	2000 mm	200 mm	3 mm	ei	7099728	m	2 m
SL 42 250 ALU	2000 mm	250 mm	3 mm	ei	7099730	m	2 m
SL 42 300 ALU	2000 mm	300 mm	3 mm	ei	7099732	m	2 m

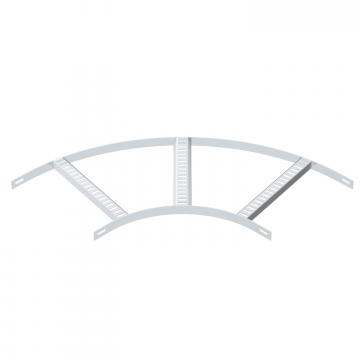

Tarvik
