Kaabliredel trapetspulgaga, standardne ALU 3000 | 100 | 5 | ei

Kaabliredel trapetspulgaga, standardne ALU

Artikli nr. 7099752 | EAN 4012196509973

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Tala paksus	5 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

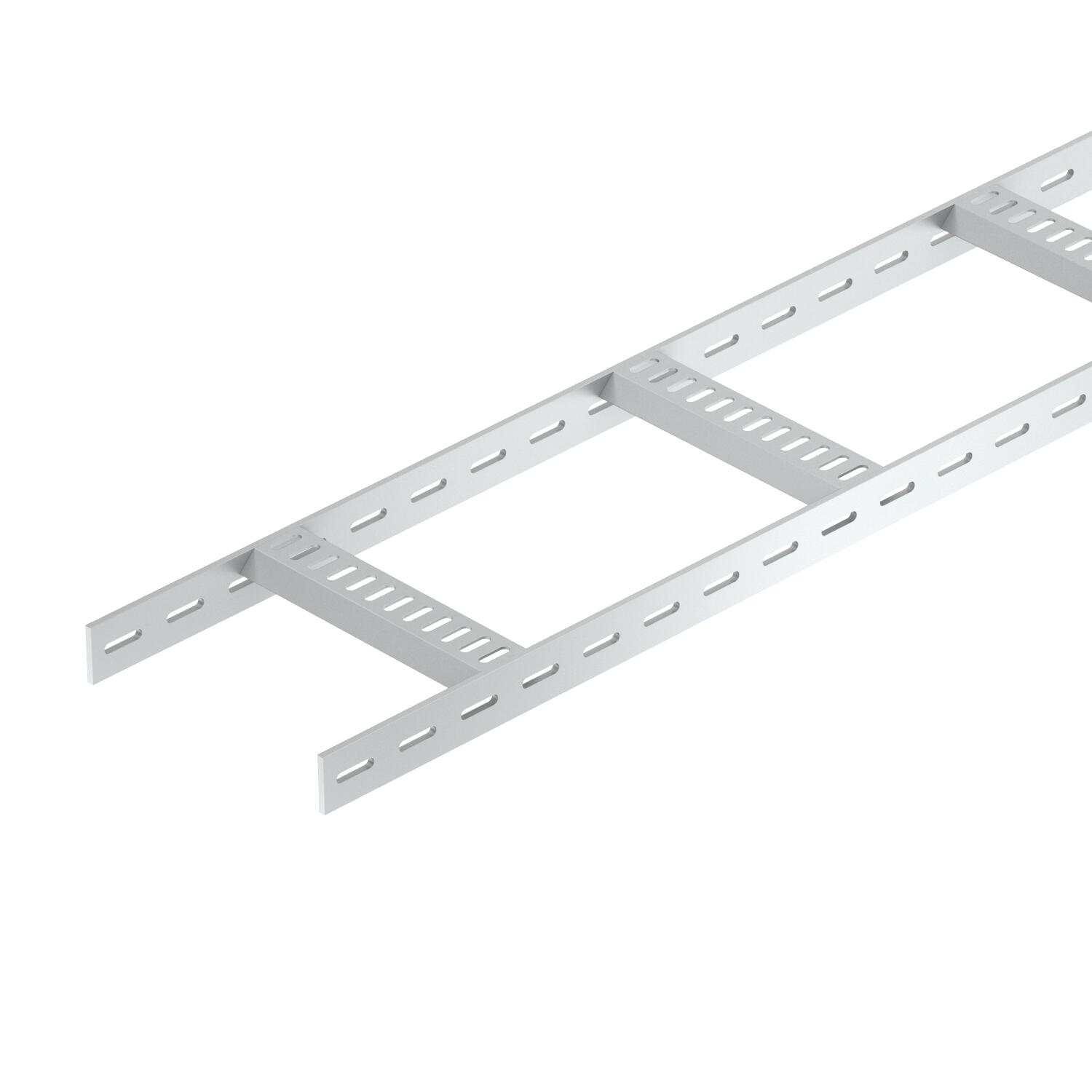

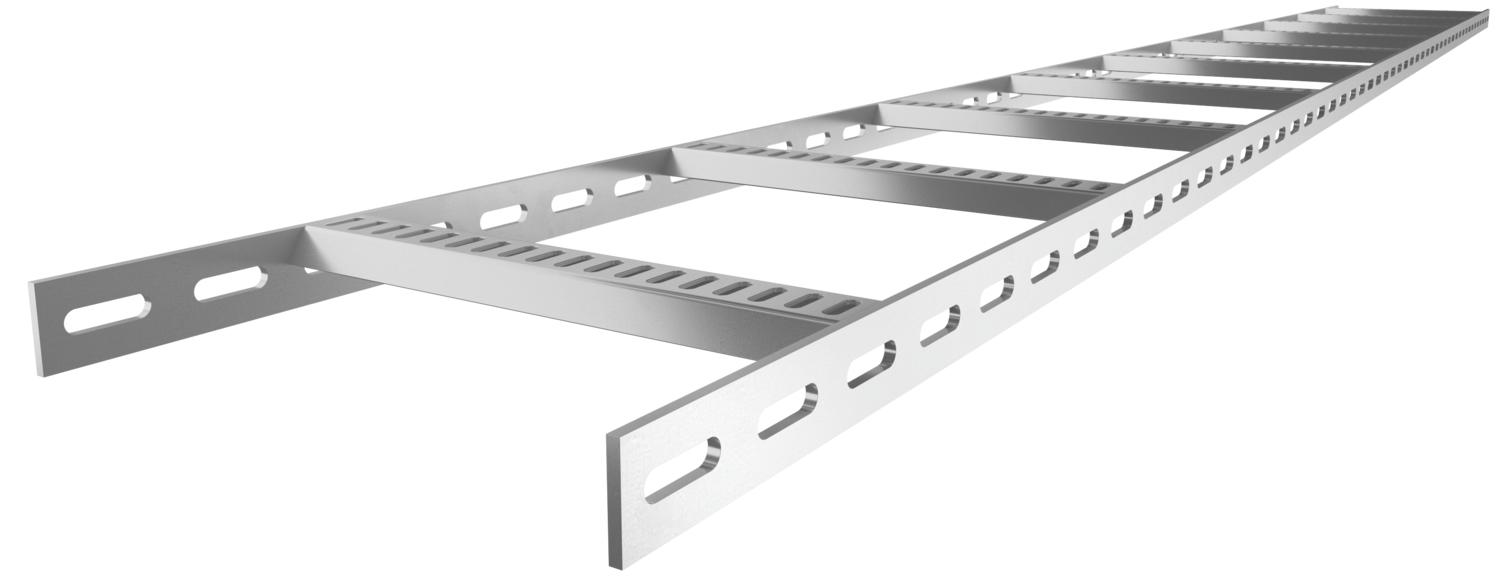

Perforeeritud külgpostiga laevaehituse kaabliredel, küljekõrgusega 40 mm, koos sisse keevitatud, allapoole lahtiste ja perforeeritud trapetspulkadega.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	15,598 kg CO₂e / 1 Meeter
Kõrgus	40 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	100 mm
Materjal	Alumiinium
Mõõde	40x110x3000
Mõõt B	110 mm
Pika sildega teostus	ei
Pikkus	3000 ft
Pikkus	3000 mm
Pinnakate	peitsitud

Pulga kinnitus	keevitatud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	5 mm
Toimetagamine	ei
Tugedevaheline kaugus 1,5 m	1,4 kN/m
Tugedevaheline kaugus 2,0 m	0,65 kN/m
Tugedevaheline kaugus 2,5 m	0,35 kN/m
Tugedevaheline kaugus 3,0 m	0,2 kN/m
Värv	alu

Tehnilised andmed

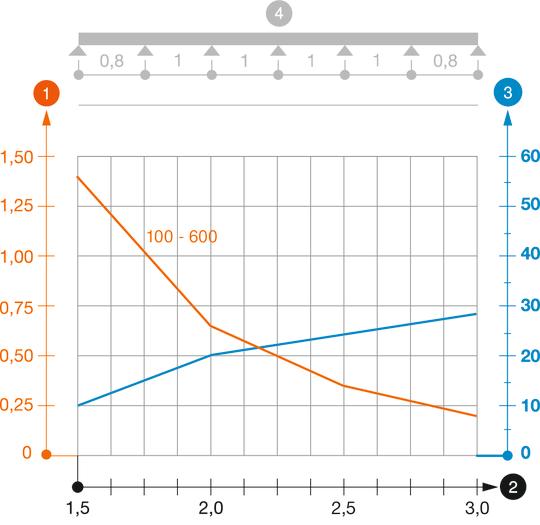

Kaabliredeli SL62 ALU koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
SL 62 100 ALU	3000 mm	100 mm	5 mm	ei	7099752	m	3 m
SL 62 200 ALU	3000 mm	200 mm	5 mm	ei	7099754	m	3 m
SL 62 300 ALU	3000 mm	300 mm	5 mm	ei	7099756	m	3 m
SL 62 400 ALU	3000 mm	400 mm	5 mm	ei	7099758	m	3 m
SL 62 500 ALU	3000 mm	500 mm	5 mm	ei	7099760	m	3 m
SL 62 600 ALU	3000 mm	600 mm	5 mm	ei	7099762	m	3 m

Tarvik
