Kaabliredel trapetspulgaga, standardne ALU

Artikli nr. 7099760 | EAN 4012196510030

3000 mm
5 mm
ei
Toote kirjeldus
Toote kirjeldus
Perforeeritud külgpostiga laevaehituse kaabliredel, küljekõrgusega 40 mm, koos sisse keevitatud, allapoole lahtiste ja perforeeritud trapetspulkadega.
  • Det Norske Veritas
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 24,338 kg CO₂e / 1 Meeter
Kõrgus 40 mm
Külgprofiili teostus lame profiil
Külje perforatsioon jah
Laius 500 mm
Materjal Alumiinium
Mõõde 40x510x3000
Mõõt B 510 mm
Pika sildega teostus ei
Pikkus 3000 mm
Pikkus 3000 ft
Pinnakate peitsitud
Pulga kinnitus keevitatud
Pulkade teostus Perforeeritud profiil
Pulkade vahekaugus 300 mm
Roostevaba teras, peitsitud ei
Tala paksus 5 mm
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 1,4 kN/m
Tugedevaheline kaugus 2,0 m 0,65 kN/m
Tugedevaheline kaugus 2,5 m 0,35 kN/m
Tugedevaheline kaugus 3,0 m 0,2 kN/m
Värv alu

Tehnilised andmed

Kaabliredeli SL62 ALU koormusdiagramm

Kaabliredeli SL62 ALU koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Artikli nr. Kogus kl. VKE
SL 62 100 ALU 3000 mm 100 mm 5 mm ei 7099752
3 m
SL 62 200 ALU 3000 mm 200 mm 5 mm ei 7099754
3 m
SL 62 300 ALU 3000 mm 300 mm 5 mm ei 7099756
3 m
SL 62 400 ALU 3000 mm 400 mm 5 mm ei 7099758
3 m
SL 62 500 ALU 3000 mm 500 mm 5 mm ei 7099760
3 m
SL 62 600 ALU 3000 mm 600 mm 5 mm ei 7099762
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE

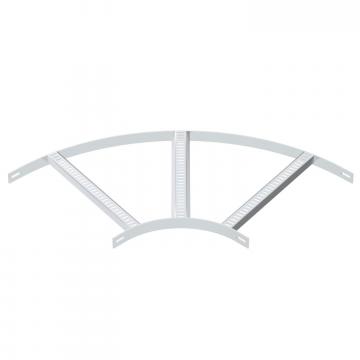

90°-poogen trapetspulgaga ALU 90°-poogen trapetspulgaga ALU SLB 90 62 500ALU 7099194
1 Tükki
