Kaabliredel trapetspulgaga, standardne FT

Artikli nr. 7097476 | EAN 4012196508150

3000 mm
5 mm
ei
Toote kirjeldus

Toote kirjeldus

Perforeeritud külgpostiga laevaehituse kaabliredel, küljekõrgusega 40 mm, koos sisse keevitatud, allapoole lahtiste ja perforeeritud trapetspulkadega. Koormustaluvust on kontrollitud vastavalt IEC-le kombineerituna SLV-tüüpi jätkudega.


  • Det Norske Veritas
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 0,925 kg CO₂e / 1 Meeter
Kõrgus 40 mm
Külgprofiili teostus lame profiil
Külje perforatsioon jah
Laius 600 mm
Materjal Teras
Mõõde 40x610x3000
Mõõt B 610 mm
Pika sildega teostus ei
Pikkus 3000 ft
Pikkus 3000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Pulga kinnitus keevitatud
Pulkade teostus Perforeeritud profiil
Pulkade vahekaugus 300 mm
Roostevaba teras, peitsitud ei
Tala paksus 5 mm
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 3 kN/m
Tugedevaheline kaugus 2,0 m 2 kN/m
Tugedevaheline kaugus 2,5 m 1 kN/m
Tugedevaheline kaugus 3,0 m 0,6 kN/m
Värv zinc

Tehnilised andmed

Kaabliredeli SL62 koormusdiagramm

Kaabliredeli SL62 koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Artikli nr. Kogus kl. VKE
SL 62 100 FT 3000 mm 100 mm 5 mm ei 7097409
3 m
SL 62 150 FT 3000 mm 150 mm 5 mm ei 7097417
3 m
SL 62 200 FT 3000 mm 200 mm 5 mm ei 7097425
3 m
SL 62 300 FT 3000 mm 300 mm 5 mm ei 7097433
3 m
SL 62 400 FT 3000 mm 400 mm 5 mm ei 7097441
3 m
SL 62 500 FT 3000 mm 500 mm 5 mm ei 7097468
3 m
SL 62 600 FT 3000 mm 600 mm 5 mm ei 7097476
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE

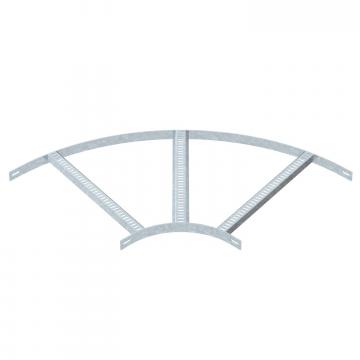

90°-poogen trapetspulgaga FT 90°-poogen trapetspulgaga FT SLB 90 62 600 FT 7098936
1 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Pingutuslint A2K, sügavmust Pingutuslint A2K, sügavmust SBR 8 A2K 6490192
40 m
