Kaabliredel Z-pulgaga, kerge konstruktsioon FT 3000 | 500 | 3 | ei

Kaabliredel Z-pulgaga, kerge konstruktsioon FT

Artikli nr. 7098012 | EAN 4012195707721

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Tala paksus	3 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

Perforeeritud külgpofiiliga kerge konstruktsiooniga laevaehituse kaabliredel, küljekõrgusega 35 mm, koos sisse keevitatud, perforeeritud Z-pulkadega. Koormustaluvust on kontrollitud vastavalt IEC-le kombineerituna SLV-tüüpi jätkudega.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	6,495 kg CO₂e / 1 Meeter
Kõrgus	35 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	500 mm
Materjal	Teras
Mõõde	35x506x3000
Mõõt B	506 mm
Mõõtmed	35x500
Pika sildega teostus	ei
Pikkus	3000 ft
Pikkus	3000 mm

Pinnakate	Kuumtsingitud kastmismeetodil
Pulga kinnitus	keevitatud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	3 mm
Toimetagamine	ei
Tugedevaheline kaugus 1,5 m	1,5 kN/m
Tugedevaheline kaugus 2,0 m	0,85 kN/m
Tugedevaheline kaugus 2,5 m	0,35 kN/m
Tugedevaheline kaugus 3,0 m	0,25 kN/m
Värv	zinc

Tehnilised andmed

Kaabliredeli SLZ L koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Koormusskeem katsetamisel

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
SLZ L 100 FT	3000 mm	100 mm	3 mm	ei	7098002	m	3 m
SLZ L 200 FT	3000 mm	200 mm	3 mm	ei	7098006	m	3 m
SLZ L 300 FT	3000 mm	300 mm	3 mm	ei	7098008	m	3 m
SLZ L 400 FT	3000 mm	400 mm	3 mm	ei	7098010	m	3 m
SLZ L 500 FT	3000 mm	500 mm	3 mm	ei	7098012	m	3 m
SLZ L 600 FT	3000 mm	600 mm	3 mm	ei	7098014	m	3 m

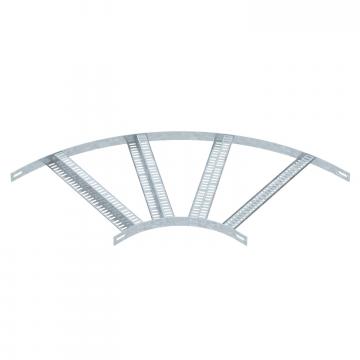

Tarvik
