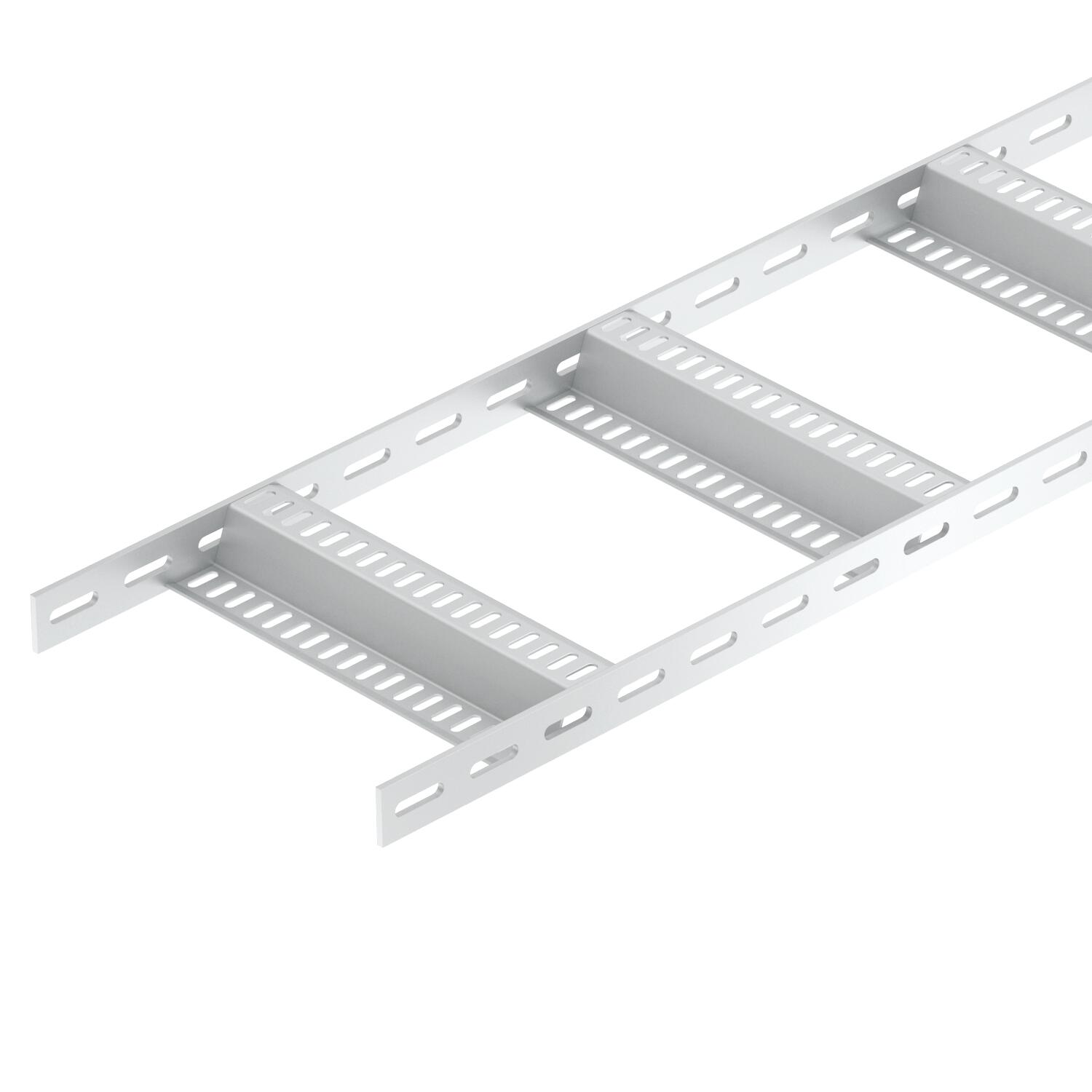

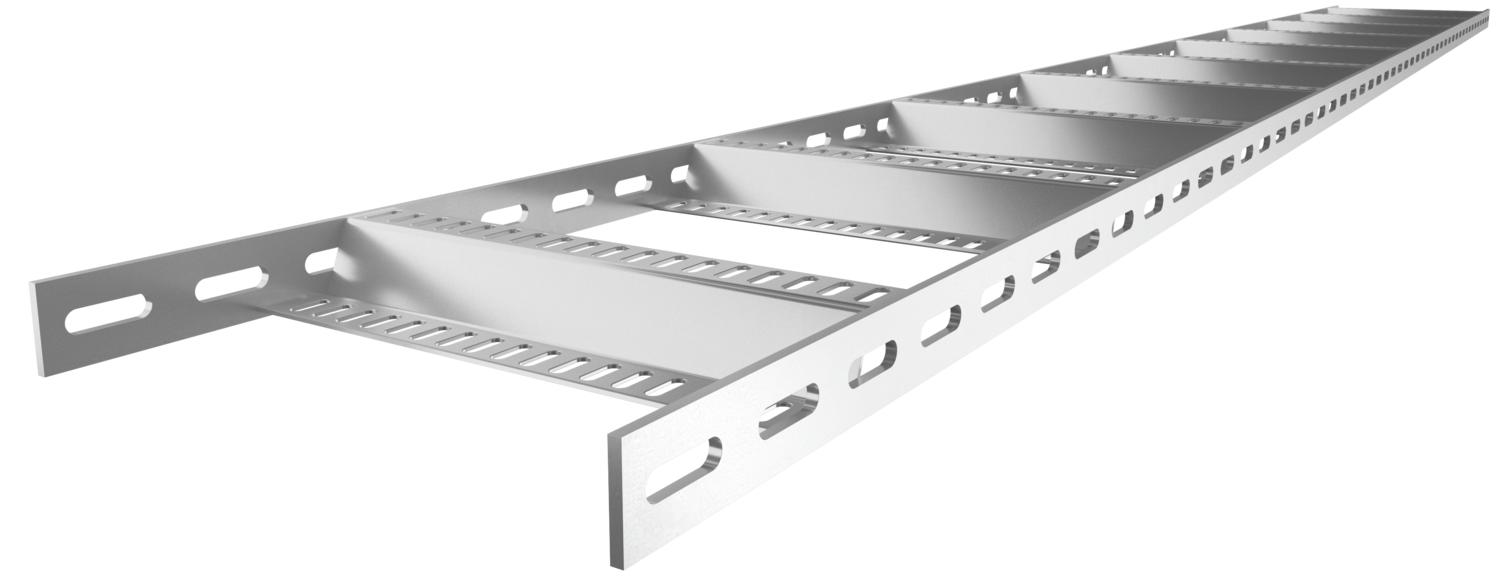

Kaabliredel Z-pulgaga, standardne ALU
Artikli nr. 7099772 | EAN 4012196510054
- Toote kirjeldus
-
Toote kirjeldusPerforeeritud külgprofiiliga laevaehituse kaabliredel, küljekõrgusega 40 mm, koos sisse keevitatud, perforeeritud Z-pulkadega.
-
- Tehnilised andmed
-
Tehnilised andmed
CO₂ jalajälg (GWP) hällist väravani 17,133 kg CO₂e / 1 Meeter Kõrgus 40 mm Külgprofiili teostus lame profiil Külje perforatsioon jah Laius 100 mm Materjal Alumiinium Mõõde 40x110x3000 Mõõt B 110 mm Pika sildega teostus ei Pikkus 3000 mm Pikkus 3000 ft Pinnakate peitsitud Pulga kinnitus keevitatud Pulkade teostus Perforeeritud profiil Pulkade vahekaugus 300 mm Roostevaba teras, peitsitud ei Tala paksus 5 mm Toimetagamine ei Tugedevaheline kaugus 1,5 m 1,4 kN/m Tugedevaheline kaugus 2,0 m 0,65 kN/m Tugedevaheline kaugus 2,5 m 0,35 kN/m Tugedevaheline kaugus 3,0 m 0,2 kN/m Värv alu Tehnilised andmed
Kaabliredeli SLZ ALU koormusdiagramm
-
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
-
Tugilaius m
-
Tala läbipaine mm lubatava kN/m juures
-
Koormusskeem katsetamisel
-
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
-
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
-
