Kaablirenn MKS 110 FT

Artikli nr. 6060676 | EAN 4012196392476

3000 mm
1 mm
ei
Teras
Kuumtsingitud kastmismeetodil
Toote kirjeldus
Toote kirjeldus
MKS 110 = keskmise tugevusega kaablirennisüsteem, küljekõrgus 110 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 11,8503 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kaanega ei
Kasulik ristlõige 44000 mm²
Kasulik ristlõige 440 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 110 mm
Kõrgus 4 in
Külje perforatsioon jah
Laius 16 in
Laius 400 mm
Materjal Teras
Mõõde 110x400x3000
Mõõt B 400 mm
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pikkus 3000 mm
Pikkus 10 ft
Pinnakate Kuumtsingitud kastmismeetodil
Pleki paksus 0,04 in
Pleki paksus 1 mm
Roostevaba teras, peitsitud ei
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 1,85 kN/m
Tugedevaheline kaugus 2,0 m 1,3 kN/m
Tugedevaheline kaugus 2,5 m 0,75 kN/m
Tugedevaheline kaugus 3,0 m 0,6 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv tsink

Tehnilised andmed

Kaablirenni (tüüp MKS 110) koormusdiagramm

Kaablirenni (tüüp MKS 110) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
MKS 110 FT 3000 mm 100 mm 1 mm ei Teras Kuumtsingitud kastmismeetodil 6060609
3 m
MKS 120 FT 3000 mm 200 mm 1 mm ei Teras Kuumtsingitud kastmismeetodil 6060625
3 m
MKS 130 FT 3000 mm 300 mm 1 mm ei Teras Kuumtsingitud kastmismeetodil 6060641
3 m
MKS 140 FT 3000 mm 400 mm 1 mm ei Teras Kuumtsingitud kastmismeetodil 6060676
3 m
MKS 150 FT 3000 mm 500 mm 1 mm ei Teras Kuumtsingitud kastmismeetodil 6060692
3 m
MKS 160 FT 3000 mm 600 mm 1 mm ei Teras Kuumtsingitud kastmismeetodil 6060710
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 400 FT 6051413
3 m
Jätk- ja nurkühendus 110 FT Jätk- ja nurkühendus 110 FT RLVL 110 FT 6067913
10 Tükki
45° -poogen 110 FT 45° -poogen 110 FT RB 45 140 FT 6036336
1 Tükki
90° -poogen 110 FT 90° -poogen 110 FT RB 90 140 FT 6036838
1 Tükki
Reguleeritava nurgaga poogen 110 FT Reguleeritava nurgaga poogen 110 FT RB W 140 FT 6037328
1 Tükki
Hargnemisühendus 110 FT Hargnemisühendus 110 FT RAA 140 FT 6042259
1 Tükki
T-hargmik 110 FT T-hargmik 110 FT RT 140 FT 6038328
1 Tükki

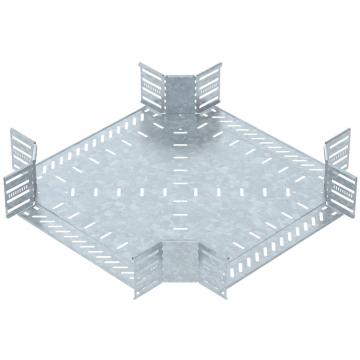

Risthargmik 110 FT Risthargmik 110 FT RK 140 FT 7027457
1 Tükki
Kaas pöördriiviga DD Kaas pöördriiviga DD DRL 400 DD 6052715
3 m
Eraldusriiul 110 DD Eraldusriiul 110 DD TSG 110 DD 6062335
3 m
90°-poogen 110 FT 90°-poogen 110 FT RB 90 140 FT 7127413
1 Tükki
