Kaablirenn MKS 60 FT

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Pleki paksus	1 mm

Toimetagamine	ei

Materjal	Teras

Pinnakate	Kuumtsingitud kastmismeetodil

Toote kirjeldus

Toote kirjeldus

MKS 60 = keskmise tugevusega kaablirennisüsteem, küljekõrgus 60 mm.

Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Tehnilised andmed

kaablikandursüsteemi liitmiku tüüp	kruvitud
Kaanega	ei
Kasulik ristlõige	29800 mm²
Kasulik ristlõige	298 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt	II tüüp
Külje perforatsioon	jah
Materjal	Teras

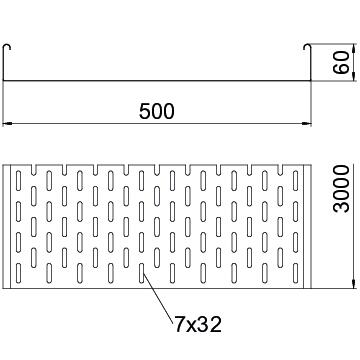

Mõõde	60x500x3000
Mõõtmed	60 x 500

NATO aukude muster	ei
Paigaldusperforeering põhjas	jah
Pika sildega teostus	ei
Pinnakate	Kuumtsingitud kastmismeetodil
Pleki paksus	0,04 in
Pleki paksus	1 mm
Roostevaba teras, peitsitud	ei
Toimetagamine	ei
Ühenduse teostus	ilma jätkuelemendita

Tugedevaheline kaugus 1,5 m	1,5 kN/m
Tugedevaheline kaugus 1,75 m	1,25 kN/m

Tugedevaheline kaugus 2,0 m	1 kN/m
Tugedevaheline kaugus 2,5 m	0,5 kN/m

Kõik tüübid

Tüüp	Pikkus	Laius	Pleki paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
MKS 610 FT	3000 mm	100 mm	1 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6055710	m	3 m

Tarvik

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk FT	RLVK 60 FT	6067603	Tükki	10 Tükki
Ühendusplaat DD	SSLB 500 DD	7070326	Tükki	20 Tükki
Kaas pöördriiviga FT	DRL 500 FT	6051448	m	3 m
45° -poogen 60 FT	RB 45 650 FT	6036140	Tükki	1 Tükki
90° -poogen 60 FT	RB 90 650 FT	6036600	Tükki	1 Tükki
Reguleeritava nurgaga poogen 60 FT	RB W 650 FT	6037130	Tükki	1 Tükki
Hargnemisühendus 60 FT	RAA 650 FT	6042221	Tükki	1 Tükki
T-hargmik 60 FT	RT 650 FT	6038140	Tükki	1 Tükki
Risthargmik 60 FT	RK 650 FT	7027419	Tükki	1 Tükki
Kaas pöördriiviga DD	DRL 500 DD	6052718	m	3 m
Eraldusriiul 60 DD	TSG 60 DD	6062327	m	3 m
45°-poogen 60 FT	RB 45 650 FT	7066503	Tükki	1 Tükki
90°-poogen 60 FT	RB 90 650 FT	7125526	Tükki	1 Tükki
