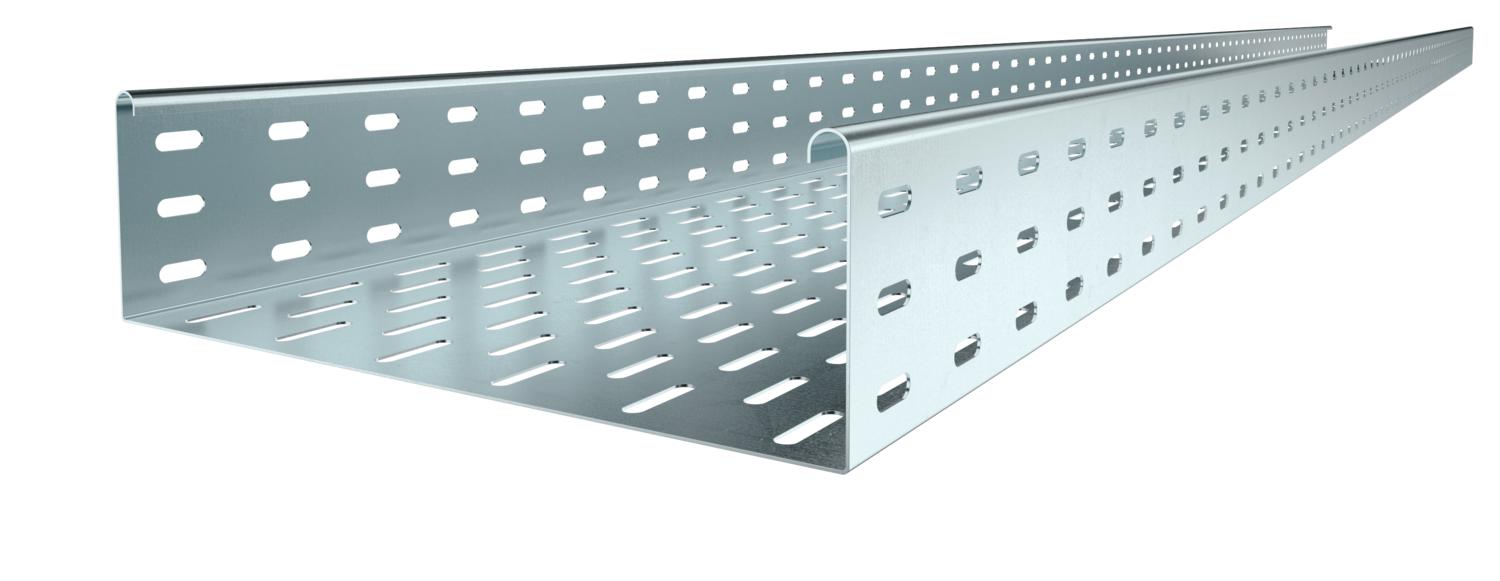

Kaablirenn MKS 85 FS

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Pleki paksus	1 mm

Toimetagamine	ei

Materjal	Teras

Pinnakate	kuumtsingitud lintmeetodil

Toote kirjeldus

Toote kirjeldus

MKS 85 = keskmise raskusega kaablirennisüsteem, küljekõrgus 85 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Tehnilised andmed

kaablikandursüsteemi liitmiku tüüp	kruvitud
Kaanega	ei
Kasulik ristlõige	83 cm²
Kasulik ristlõige	8300 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt	II tüüp
Külje perforatsioon	jah
Materjal	Teras
Mõõde	85x100x3000
Mõõtmed	85 x 100
NATO aukude muster	ei

Paigaldusperforeering põhjas	jah
Pika sildega teostus	ei
Pinnakate	kuumtsingitud lintmeetodil
Pleki paksus	1 mm
Pleki paksus	0,04 in
Roostevaba teras, peitsitud	ei
Tarneseadmed	Jätkuühendus RLVL 85
Toimetagamine	ei
Ühenduse teostus	ilma jätkuelemendita

Tugedevaheline kaugus 1,5 m	1,75 kN/m
Tugedevaheline kaugus 1,75 m	1,4 kN/m

Tugedevaheline kaugus 2,0 m	1,1 kN/m
Tugedevaheline kaugus 2,5 m	0,5 kN/m

Kõik tüübid

Tüüp	Pikkus	Laius	Pleki paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
MKS 810 FS	3000 mm	100 mm	1 mm	ei	Teras	kuumtsingitud lintmeetodil	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	ei	Teras	kuumtsingitud lintmeetodil	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	ei	Teras	kuumtsingitud lintmeetodil	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	ei	Teras	kuumtsingitud lintmeetodil	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	ei	Teras	kuumtsingitud lintmeetodil	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	ei	Teras	kuumtsingitud lintmeetodil	6057535	m	3 m

Tarvik

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk- ja nurkühendus FS	RLVL 85 FS	6067123	Tükki	10 Tükki
Ühendusplaat FS	SSLB 100 FS	7070205	Tükki	20 Tükki
90° -poogen 85 FS	RB 90 810 FS	6036700	Tükki	1 Tükki
Reguleeritava nurgaga poogen 85 FS	RB W 810 FS	6037200	Tükki	1 Tükki
Hargnemisühendus 85 FS	RAA 810 FS	6042131	Tükki	1 Tükki
T-hargmik 85 FS	RT 810 FS	6038210	Tükki	1 Tükki
Risthargmik 85 FS	RK 810 FS	7027331	Tükki	1 Tükki
Kaas pöördriiviga FS	DRL 100 FS	6052096	m	3 m
Eraldusriiul 85 FS	TSG 85 FS	6062114	m	3 m
90°-poogen 85 FS	RB 90 810 FS	7001762	Tükki	1 Tükki
