Kaablirenn MKSU 60 FS 3000 | 100 | 1 | ei | Teras | kuumtsingitud lintmeetodil

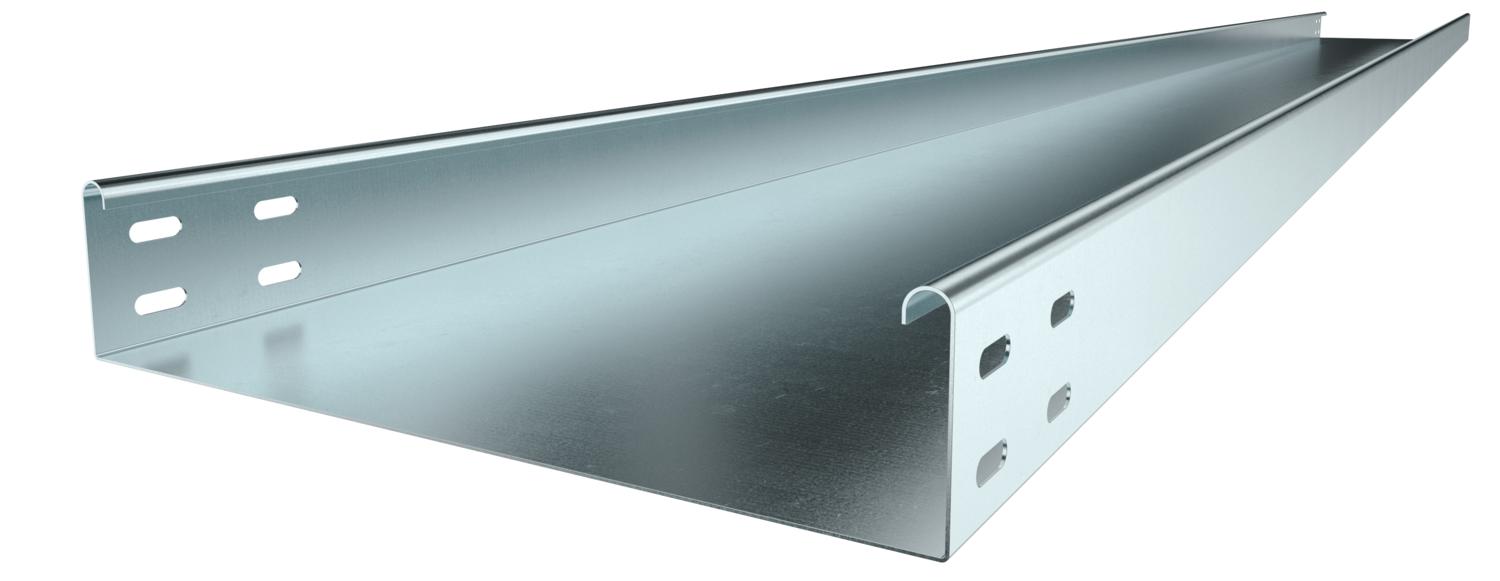

Kaablirenn MKSU 60 FS

Artikli nr. 6063160 | EAN 4012196063611

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Pleki paksus	1 mm

Toimetagamine	ei

Materjal	Teras

Pinnakate	kuumtsingitud lintmeetodil

Toote kirjeldus

Toote kirjeldus

MKSU 60 = keskmise raskusega kaablirennisüsteem, perforeerimata, küljekõrgus 60 mm. Pikiühendused tuleb eraldi tellida.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	4,4513 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp	kruvitud
Kaanega	ei
Kasulik ristlõige	5800 mm²
Kasulik ristlõige	58 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt	II tüüp
Kõrgus	2 in
Kõrgus	60 mm
Külje perforatsioon	ei
Laius	100 mm
Laius	4 in
Materjal	Teras
Mõõde	60x100x3000
Mõõt B	100 mm
Mõõtmed	60 x 100
NATO aukude muster	ei

Paigaldusperforeering põhjas	ei
Pika sildega teostus	ei
Pikkus	3000 mm
Pikkus	10 ft
Pinnakate	kuumtsingitud lintmeetodil
Pleki paksus	0,04 in
Pleki paksus	1 mm
Roostevaba teras, peitsitud	ei
Toimetagamine	ei
Tugedevaheline kaugus 1,5 m	1,5 kN/m
Tugedevaheline kaugus 1,75 m	1,25 kN/m
Tugedevaheline kaugus 2,0 m	1 kN/m
Tugedevaheline kaugus 2,5 m	0,5 kN/m
Ühenduse teostus	ilma jätkuelemendita
Värv	tsink

Tehnilised andmed

Kaablirenni MKSU 60 FS FT koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Pleki paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
MKSU 610 FS	3000 mm	100 mm	1 mm	ei	Teras	kuumtsingitud lintmeetodil	6063160	m	3 m
MKSU 615 FS	3000 mm	150 mm	1 mm	ei	Teras	kuumtsingitud lintmeetodil	6063179	m	3 m
MKSU 620 FS	3000 mm	200 mm	1 mm	ei	Teras	kuumtsingitud lintmeetodil	6063187	m	3 m
MKSU 630 FS	3000 mm	300 mm	1 mm	ei	Teras	kuumtsingitud lintmeetodil	6063209	m	3 m
MKSU 640 FS	3000 mm	400 mm	1 mm	ei	Teras	kuumtsingitud lintmeetodil	6063225	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk FS	RLVK 60 FS	6067093	Tükki	10 Tükki
Ühendusplaat FS	SSLB 100 FS	7070205	Tükki	20 Tükki
45° -poogen 60 FS	RB 45 610 FS	6036100	Tükki	1 Tükki
90° -poogen 60 FS	RB 90 610 FS	6036560	Tükki	1 Tükki

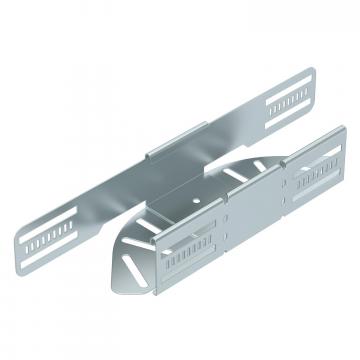

Reguleeritava nurgaga poogen 60 FS	RB W 610 FS	6037100	Tükki	1 Tükki
Hargnemisühendus 60 FS	RAA 610 FS	6042111	Tükki	1 Tükki
T-hargmik 60 FS	RT 610 FS	6038100	Tükki	1 Tükki
Risthargmik 60 FS	RK 610 FS	7027311	Tükki	1 Tükki
Kaas pöördriiviga FS	DRL 100 FS	6052096	m	3 m
Eraldusriiul 60 FS	TSG 60 FS	6062068	m	3 m
90°-poogen 60 FS	RB 90 610 FS	6043216	Tükki	1 Tükki
