Kaablirenn MKSU 85 FT

Artikli nr. 6064571 | EAN 4012195806103

3000 mm
1 mm
ei
Teras
Kuumtsingitud kastmismeetodil
Toote kirjeldus
Toote kirjeldus
MKSU 85 = keskmise tugevusega kaablirennisüsteem, küljekõrgus 85 mm.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 15,0147 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kaanega ei
Kasulik ristlõige 508 cm²
Kasulik ristlõige 50800 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 85 mm
Külje perforatsioon ei
Laius 600 mm
Materjal Teras
Mõõde 85x600x3000
Mõõt B 600 mm
NATO aukude muster ei
Paigaldusperforeering põhjas ei
Pika sildega teostus ei
Pikkus 3000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Pleki paksus 1 mm
Roostevaba teras, peitsitud ei
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 1,75 kN/m
Tugedevaheline kaugus 1,75 m 1,4 kN/m
Tugedevaheline kaugus 2,0 m 1,1 kN/m
Tugedevaheline kaugus 2,5 m 0,5 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv tsink

Tehnilised andmed

Kaablirenni MKSU 85 koormusdiagramm

Kaablirenni MKSU 85 koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
MKSU 810 FT 3000 mm 100 mm 1 mm ei Teras Kuumtsingitud kastmismeetodil 6064556
3 m
MKSU 820 FT 3000 mm 200 mm 1 mm ei Teras Kuumtsingitud kastmismeetodil 6064559
3 m
MKSU 830 FT 3000 mm 300 mm 1 mm ei Teras Kuumtsingitud kastmismeetodil 6064561
3 m
MKSU 840 FT 3000 mm 400 mm 1 mm ei Teras Kuumtsingitud kastmismeetodil 6064564
3 m
MKSU 850 FT 3000 mm 500 mm 1 mm ei Teras Kuumtsingitud kastmismeetodil 6064568
3 m
MKSU 860 FT 3000 mm 600 mm 1 mm ei Teras Kuumtsingitud kastmismeetodil 6064571
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk- ja nurkühendus FT Jätk- ja nurkühendus FT RLVL 85 FT 6067816
10 Tükki

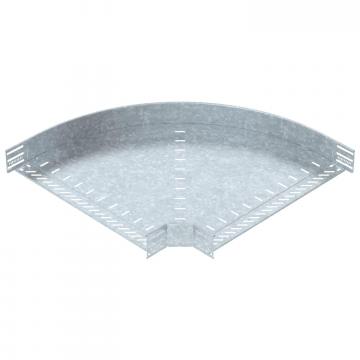

90° -poogen 85 FT 90° -poogen 85 FT RB 90 860 FT 6036722
1 Tükki
Reguleeritava nurgaga poogen 85 FT Reguleeritava nurgaga poogen 85 FT RB W 860 FT 6037230
1 Tükki
Hargnemisühendus 85 FT Hargnemisühendus 85 FT RAA 860 FT 6042243
1 Tükki
T-hargmik 85 FT T-hargmik 85 FT RT 860 FT 6038240
1 Tükki
Risthargmik 85 FT Risthargmik 85 FT RK 860 FT 7027441
1 Tükki
Kaas pöördriiviga DD Kaas pöördriiviga DD DRL 600 DD 6052724
3 m
Eraldusriiul 85 DD Eraldusriiul 85 DD TSG 85 DD 6062331
3 m
