Kaablirenn SKS 110 FS

Artikli nr. 6061206 | EAN 4012196062232

3000 mm
1,5 mm
ei
Teras
kuumtsingitud lintmeetodil
Toote kirjeldus
Toote kirjeldus
SKS 110 = raske kaablirennisüsteem küljekõrgusega 110 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 12,674 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kaanega ei
Kasulik ristlõige 21800 mm²
Kasulik ristlõige 218 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 4 in
Kõrgus 110 mm
Külje perforatsioon jah
Laius 8 in
Laius 200 mm
Maß W 200 mm
Materjal Teras
Mõõde 110x200x3000
Mõõt B 200 mm
Mõõtmed 110 x 200
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pikkus 3000 mm
Pikkus 10 ft
Pinnakate kuumtsingitud lintmeetodil
Pleki paksus 0,06 in
Pleki paksus 1,5 mm
Roostevaba teras, peitsitud ei
Tarneseadmed Jätkuühendus RLVL 110
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 3 kN/m
Tugedevaheline kaugus 2,0 m 2,4 kN/m
Tugedevaheline kaugus 2,5 m 1,76 kN/m
Tugedevaheline kaugus 3,0 m 1,2 kN/m
Tugedevaheline kaugus 3,5 m 0,84 kN/m
Tugedevaheline kaugus 4,0m 0,8 kN/m
Ühenduse teostus kaasa arvatud jätkuelement
Värv zinc

Tehnilised andmed

Kaablirenni (tüüp SKS 110) koormusdiagramm

Kaablirenni (tüüp SKS 110) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
SKS 110 FS 3000 mm 100 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6061109
3 m
SKS 120 FS 3000 mm 200 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6061206
3 m
SKS 130 FS 3000 mm 300 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6061303
3 m
SKS 140 FS 3000 mm 400 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6061400
3 m
SKS 150 FS 3000 mm 500 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6061508
3 m
SKS 155 FS 3000 mm 550 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6061559
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk- ja nurkühendus 110 FS Jätk- ja nurkühendus 110 FS RLVL 110 FS 6067131
10 Tükki
Ühendusplaat FS Ühendusplaat FS SSLB 200 FS 7070213
20 Tükki
45° -poogen 110 FS 45° -poogen 110 FS RB 45 120 FS 6036302
1 Tükki
90° -poogen 110 FS 90° -poogen 110 FS RB 90 120 FS 6036804
1 Tükki
Reguleeritava nurgaga põlv 110 FS Reguleeritava nurgaga põlv 110 FS RB W 120 FS 6037304
1 Tükki
Hargnemisühendus 110 FS Hargnemisühendus 110 FS RAA 120 FS 6042155
1 Tükki

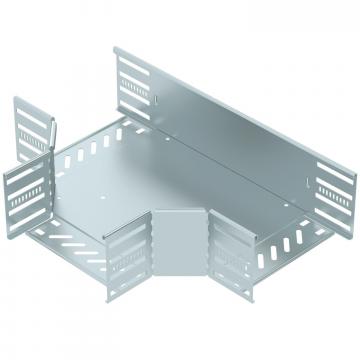

T-hargmik 110 FS T-hargmik 110 FS RT 120 FS 6038304
1 Tükki
Risthargmik 110 FS Risthargmik 110 FS RK 120 FS 7027353
1 Tükki
Kaas pöördriiviga FS Kaas pöördriiviga FS DRL 200 FS 6052207
3 m
Eraldusriiul 110 FS Eraldusriiul 110 FS TSG 110 FS 6062122
3 m
90°-poogen 110 FS 90°-poogen 110 FS RB 90 120 FS 7001916
1 Tükki
